Mooncake昇腾NPU存储管理层 ​

特性介绍 ​

本特性基于Mooncake Store新架构Issue 954中的CacheTier抽象基类进行昇腾适配，实现AscendCacheTier类以支持在昇腾NPU设备上缓存KVCache。

应用场景 ​

在大模型推理服务中，使用Mooncake管理本地昇腾设备VRAM的KVCache数据。

能力范围 ​

• 支持VRAM和DRAM间数据传输、VRAM和VRAM间数据传输（当前仅注册了间接方式VRAM->DRAM->VRAM）。
• 支持昇腾NPU设备的VRAM层管理：支持Init、Allocate、Free等基本操作，能够成功在昇腾设备上分配和释放内存。采用RAII模式进行资源管理，并通过原子操作保证线程安全。

亮点特征 ​

• 端到端昇腾适配：以CacheTier抽象为接口，提供AscendCacheTier实现，底层对接ACL Runtime完成设备内存分配与复制，业务侧可按统一Tier接口使用。
• 线程安全的容量管理：Allocate阶段通过原子CAS进行容量预留与失败回滚，避免并发场景下的超配与统计不一致。
• RAII机制：AscendBuffer封装设备内存并在析构时自动释放。

实现原理 ​

Allocate流程 ​

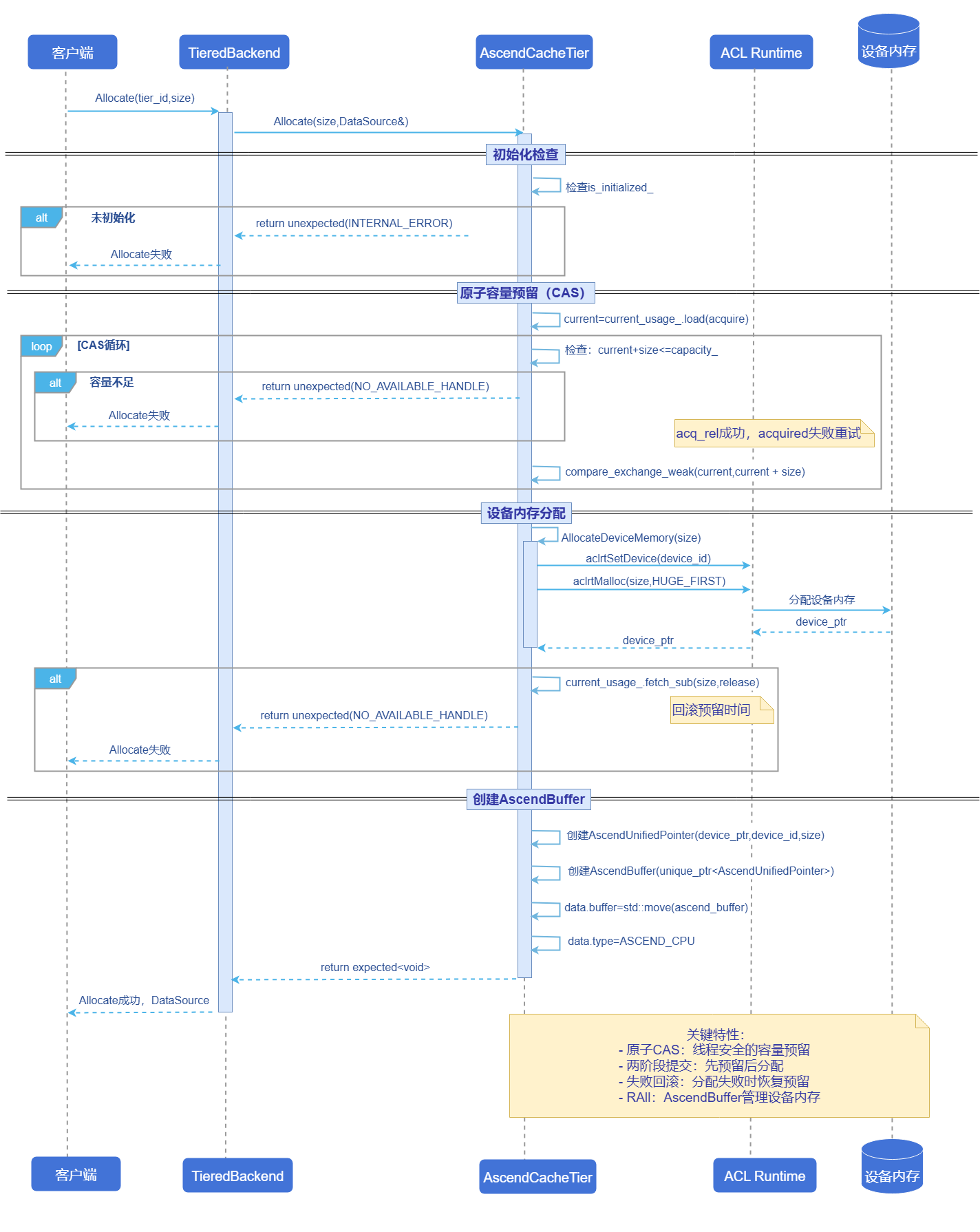

图1 Allocate流程图

流程说明：

1. TieredBackend将Allocate请求转发给目标tier。
2. AscendCacheTier检查初始化状态。
3. 使用CAS原子操作预留空间（先检查后更新，失败重试）。
4. 调用AllocateDeviceMemory分配设备内存。
5. 如果设备分配失败，通过fetch_sub回滚预留的空间。
6. 创建AscendBuffer封装设备内存，通过DataSource返回给调用者。
7. AscendBuffer实现RAII，析构时自动释放设备内存。

Free流程 ​

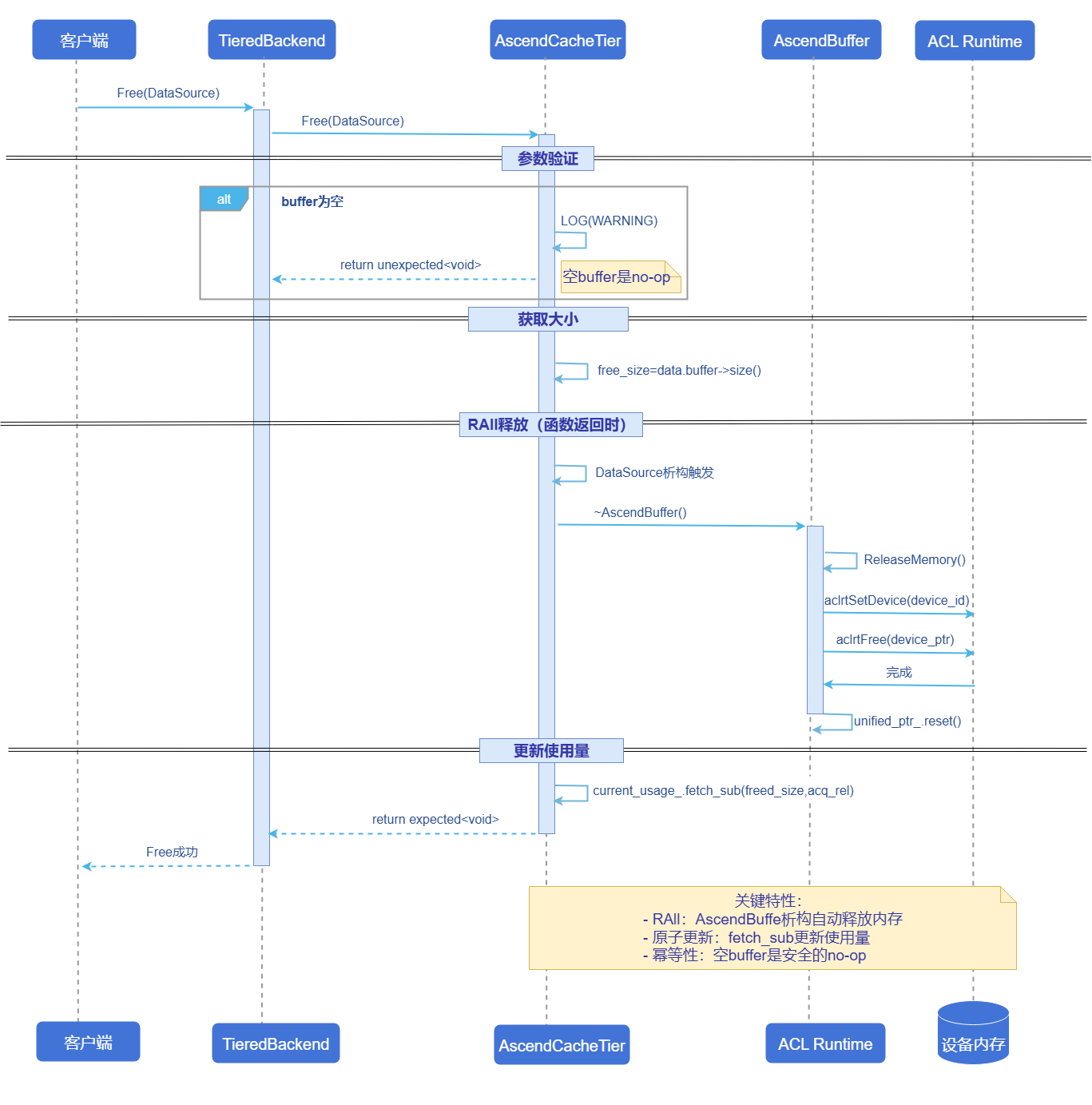

图2 Free流程图

流程说明：

1. TieredBackend将Free请求转发给目标tier。
2. 检查buffer是否为空（空buffer是安全的no-op）。
3. 获取待释放的内存大小。
4. 当DataSource超出作用域时，AscendBuffer析构函数被调用。
5. ReleaseMemory()调用aclrtFree释放设备内存。
6. 通过原子操作更新current_usage_。

CopyDramToAscend流程 ​

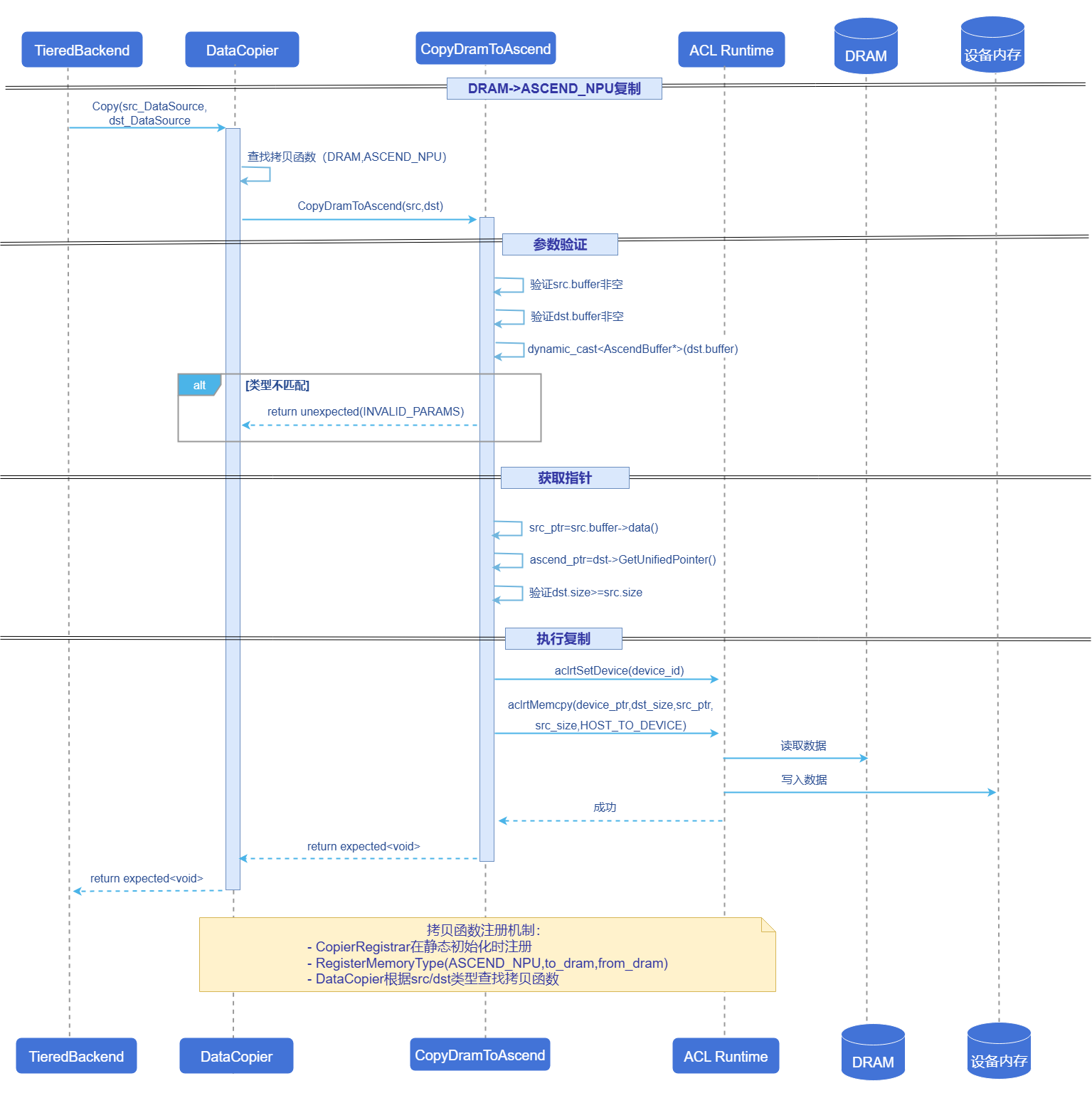

图3 CopyDramToAscend流程图

流程说明：

1. DataCopier根据源/目标的MemoryType查找对应的复制函数。
2. CopyDramToAscend函数验证参数有效性。
3. 通过dynamic_cast确保目标buffer是AscendBuffer类型。
4. 从AscendUnifiedPointer获取设备ID和设备指针。
5. 设置设备上下文并执行aclrtMemcpy（HOST_TO_DEVICE）。
6. 复制函数通过CopierRegistrar在静态初始化阶段自动注册。

与相关特性的关系 ​

依赖Tiered Backend特性来管理和初始化所有CacheTier实例：

• 提供全局的tier视图，包含各个tier的已使用内存，优先级，tag，和key之间的映射等。
• 基于CacheTier的API实现更上层的数据操作API，如实现两个tier层之间数据迁移等。

使用AscendCacheTier ​

前提条件 ​

• 硬件要求：需配备昇腾NPU设备。
• 软件要求：需支持ACL Runtime库。
• 编译要求：CMake编译时需添加选项-DUSE_ASCEND_CACHE_TIER=ON以启用AscendCacheTier功能。
• 环境要求：需先拉起mooncake-master服务。

背景信息 ​

• 使用场景：在昇腾NPU推理场景下，使用Mooncake管理本地昇腾设备VRAM的KVCache数据。
• 基本原理：AscendCacheTier作为CacheTier的昇腾实现，负责设备内存的Init/Allocate/Free；容量通过原子CAS预留保证线程安全；底层调用ACL Runtime（如aclrtMemcpy）完成HOST/DEVICE或DEVICE/DEVICE传输。
• 重要注意事项：
  • 设备上下文：涉及设备内存操作与复制时会设置device_id（如aclrtSetDevice），多卡场景需确保配置的device_id与实际进程绑定一致。
  • 生命周期与RAII：设备内存由AscendBuffer封装并在析构时释放；使用方应避免在DataSource释放后继续访问buffer指针。
  • 容量评估：capacity为硬限制，非预期的临时缓冲区/复制可能放大峰值占用，建议配合监控current_usage_做容量规划。

使用限制 ​

• 适用范围：仅在编译启用USE_ASCEND_CACHE_TIER=ON且运行环境具备ACL Runtime的前提下可用。

操作步骤 ​

AscendCacheTier的配置和初始化依托于TieredBackend，通过JSON格式进行描述。可支持单一缓存层或多层级联合配置。配置流程主要包括如下步骤：

1. 准备JSON配置内容。 示例（以单层NPU配置为例）：

   json

   {
       "tiers": [
           {
               "type": "ASCEND_NPU",
               "capacity": 536870912,      // 512MB
               "priority": 100,            // 优先级，数值越大优先级越高
               "device_id": 0,             // Ascend设备ID
               "tags": ["npu", "fast"]     // 可选标签
           }
       ]
   }

2. 部署RealClient时传入json配置。

   RealClient部署分为两种方式：分离式部署和一体化部署。

   • 分离式部署

     分离式部署场景下，RealClient通过二进制编译产物mooncake_client启动。可以直接通过启动参数tiered_backend_config传入json配置。

     启动参数示例：

     ./mooncake_client --master_server_address 127.0.0.1:50051 \
     --port 50052 \
     --client_rpc_port 12345 \
     --deployment_mode P2P \
     --tiered_backend_config '{"tiers":[{"type":"DRAM","capacity":536870912,"priority":100,"allocator_type":"OFFSET"}]}' \
     --metadata_server P2PHANDSHAKE

     也可以将tiered_backend_config设置为空，将json保存在环境变量MOONCAKE_TIRED_CONFIG中。

   • 一体化部署

     一体化部署场景下，RealClient通过脚本调用setup_p2p_real_client来启动，将json配置赋值给入参tiered_backend_config_json，从而初始化AscendCacheTier。

     脚本示例：

     python

     from mooncake.store import MooncakeDistributedStore
     import json

     store = MooncakeDistributedStore()

     tiered_backend_config = {
         "tiers": [
             {
                 "type": "DRAM",
                 "capacity": 64 * 1024 * 1024,
                 "priority": 10
             },
             {
                 "type": "ASCEND_NPU",
                 "capacity": 512 * 1024 * 1024,
                 "priority": 100,
                 "device_id": 0,
                 "tags": ["npu", "fast"]
             }
         ]
     }

     ret = store.setup_p2p_real_client(
         local_hostname="10.10.10.21",
         metadata_server="P2PHANDSHAKE",
         tiered_backend_config_json=json.dumps(tiered_backend_config),
         local_buffer_size=16 * 1024 * 1024,
         protocol="tcp",
         rdma_devices="",
         master_server_addr="127.0.0.1:50051",
         client_rpc_port=12345,
         client_rpc_thread_num=16,
     )

     print("setup ret =", ret)

后续操作 ​

后续操作可参考Mooncake-Store文档。
