版本：v26.03

内存共享 ​

特性介绍 ​

UBS-Core的内存池化组件，支持通过内存池化能力将内存块在UBS Server集群内导入导出，实现在裸机上跨节点以及多进程间的内存共享，同时通过目录隔离和代理层保障资源的安全性与QoS。

应用场景 ​

跨节点大数据处理：适用于需要跨节点共享大内存数据集的场景（如内存数据库、大数据分析），通过内存共享能力避免数据复制，提升处理效率。

能力范围 ​

  • 架构支持：支持操作系统openEuler 24.03 LTS及以上版本，Kubernetes v1.31.1及以上版本，架构aarch64。
  • 内存管理：
    • 支持跨节点、多进程内存共享，单节点共享内存上限512GB，单个共享内存块范围128M-512G。
  • 生命周期管理：自动感知容器消亡并清理借用的远端内存或导入的共享内存。
  • 规格限制：
    • 内存共享仅适用于裸机容器场景，不支持虚机容器场景。

亮点特征 ​

插件化部署：通过Helm Chart快速部署，与现有K8s生态无缝集成。

实现原理 ​

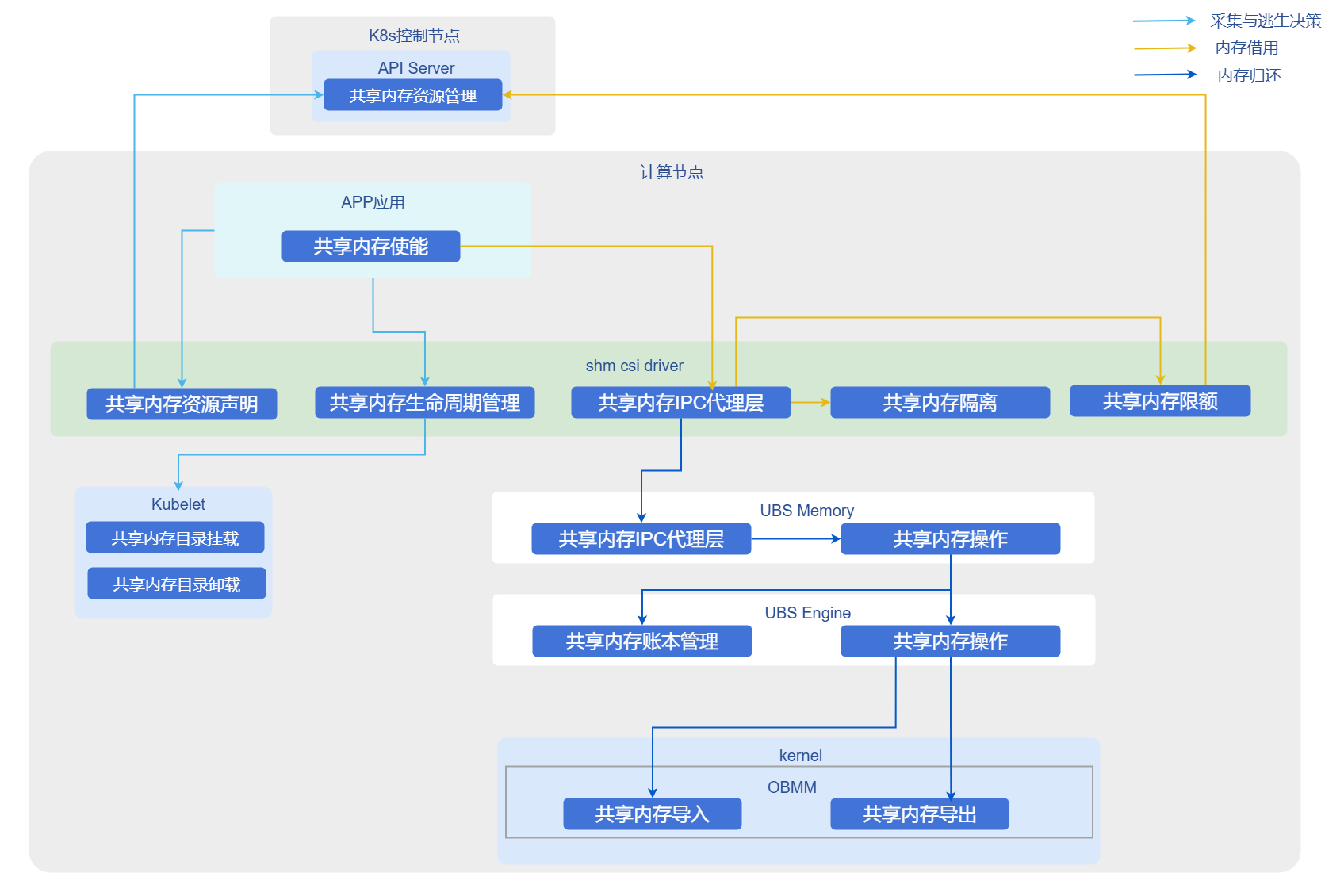

图1 容器内存共享

memoryshare

  1. 资源声明：用户通过Custom Resource (ShareMemory)声明共享内存大小和名称。
  2. CSI挂载：shm-csi-driver监听资源创建，通过CSI协议将共享内存块挂载到指定Pod的目录中。
  3. 代理与隔离：新增代理层拦截共享内存操作，实施QoS限制；通过目录隔离确保不同租户/应用间的数据安全。
  4. 生命周期联动：侦听Pod事件，Pod删除时自动卸载共享内存并清理后端资源。

与相关特性的关系 ​

  • 依赖UBS Engine：本方案强依赖于底层ubs-engine及其内存池化组件，需预先安装。
  • Kubernetes版本依赖：基于K8s v1.31.1+的CSI插件机制和CRD扩展能力实现。
  • 硬件约束：依赖UB芯片互联技术实现高带宽远端内存访问。

使用容器内存共享 ​

前提条件 ​

  • 操作系统： openEuler 24.03 LTS SP3或更高版本
  • CPU 架构： aarch64
  • 内存： 大于等于64GB
  • 磁盘： SSD，IOPS 500MB/s
  • 芯片互联： UB
  • 用户权限： 安装与管理需root权限
  • 软件要求：
    1. Kubernetes v1.31.1 及以上版本。
    2. 参考 ubs-engine 安装ubs-engine及其依赖组件。
    3. 参考 Helm 安装文档 安装Helm。

背景信息 ​

在高性能计算或高密度部署场景中，本地内存可能成为瓶颈。通过部署UBS K8S Enable相关组件，可以利用UB内存池化技术，实现跨节点内存共享，突破单机内存限制，同时保持容器化应用的云原生特性。

使用限制 ​

场景限制：仅适用于裸机容器场景，不适用于虚拟机容器场景。

操作步骤 ​

  1. 构建指导。

    1.1 拉取源码。

    shell
    git clone https://gitcode.com/openFuyao/ubs-k8s-enable.git

    1.2 安装依赖。

    构建前请确保宿主机已安装以下工具：

    shell
    docker
helm

    Dockerfile使用了BuildKit特性，执行docker build前请确保已启用BuildKit。

    1.3 执行构建镜像。

    shell
    # 版本号示例，可按实际发布版本调整
export VERSION=1.0.0
export DOCKER_BUILDKIT=1
# 构建 matrixshm 镜像
docker build -f build/matrixshm.dockerfile -t cr.openfuyao.cn/openfuyao/matrixshm:${VERSION} .

    1.4 导出镜像包。

    shell
    mkdir -p output

docker save cr.openfuyao.cn/openfuyao/matrixshm:${VERSION} | gzip -c > output/ubs-k8s.matrixshm.image.${VERSION}.aarch64.tgz

    1.5 打包Helm Chart。

    shell
    helm package charts/matrixshm --destination output

mv output/matrixshm-*.tgz output/ubs-k8s.matrixshm.chart.${VERSION}.aarch64.tgz

    构建产物如下：

        └── output
    ├── ubs-k8s.matrixshm.image.${VERSION}.aarch64.tgz
    └── ubs-k8s.matrixshm.chart.${VERSION}.aarch64.tgz

  2. 部署步骤。

    执行如下命令，设置版本变量：

    bash
    export VERSION=1.0.0
export OCI_VERSION=0.0.0-latest

    2.1 获取部署文件。
    可根据实际场景选择以下任意一种方式获取部署所需镜像和Helm Chart。

    • 方式一：使用离线发布件 。 准备以下文件：
    • ubs-k8s.matrixshm.image.${VERSION}.aarch64.tgz
    • ubs-k8s.matrixshm.chart.${VERSION}.aarch64.tgz
    • 方式二：从镜像仓和OCI仓获取。

    拉取镜像：

    bash
    docker pull cr.openfuyao.cn/openfuyao/matrixshm:latest

    拉取Helm Chart：

    bash
    helm pull oci://cr.openfuyao.cn/charts/matrixshm --version ${OCI_VERSION}

    2.2 导入离线镜像。

    bash
    gunzip -c ubs-k8s.matrixshm.image.${VERSION}.aarch64.tgz | ctr -n k8s.io images import -

    输入图片说明 说明：
    如果使用“方式二”直接从镜像仓拉取镜像，可跳过此步骤。

    2.3 部署服务。
    可根据实际场景选择以下任一种方式获取部署服务。

    • 使用离线Chart部署。
    bash
    helm install matrixshm ubs-k8s.matrixshm.chart.${VERSION}.aarch64.tgz -n kube-system \
  --set images.shmcsidriver.tag=${VERSION}
    • 使用OCI Chart部署。
    bash
    helm install matrixshm oci://cr.openfuyao.cn/charts/matrixshm --version ${OCI_VERSION} -n kube-system \
  --set images.shmcsidriver.tag=latest

    2.4 执行以下命令，验证结果。

    bash
    kubectl get pods -A

    预期结果如下：

    • 每个节点应有对应的matrixagent、matrixshm 相关Pod，且状态为Running
    • 控制节点应有matrixcontroller相关Pod，且状态为Running

  3. 使能容器内存共享demo。

    3.1 前置条件。
    完成shm-csi-driver的安装 。

    3.2 开发简单的测试二进制。
    使用容器内存共享需要用户通过自己开发的应用调用对外提供的sdk。
    SDK头文件参考：ubs_mem.h

    3.3 验证步骤。

    将以下配置写入到cr.yaml，按照需要修改对应配置。

    apiVersion: resource.ubsvirt.huawei.com/v1
kind: ShareMemory
metadata:
  name: testshm # 共享内存名字，用户自定义
  namespace: kube-system
spec:
  storage: 5120Mi  # 共享内存总量

    将以下配置写入到pod.yaml， 按需修改对应配置（此处需要将用户自己开发的应用集成在image中或者挂载到Pod内）。

    apiVersion: v1
kind: Pod
metadata:
  ......
spec:
  securityContext:
    supplementalGroups:
      - 1024 # ubsmd group id
      - 4177 # shm csi driver group id
  ......
  volumes:
    - name: ubs-mem # ubsm so文件路径，使用共享内存依赖
      hostPath:
        path: /usr/local/ubs_mem/
        type: Directory
    - name: boundscheck-volume # libboundscheck, libobmm, libnuma, libhcom的so可以直接做到image中，省去挂载配置
      hostPath:
        path: /usr/lib64/libboundscheck.so
        type: File
    - name: libobmm-1-0-1
      hostPath:
        path: /usr/lib64/libobmm.so.1.0.1
        type: File
    - name: libobmm-1
      hostPath:
        path: /usr/lib64/libobmm.so.1
        type: File
    - name: libnuma-1-0-0
      hostPath:
        path: /usr/lib64/libnuma.so.1.0.0
        type: File
    - name: libnuma-1
      hostPath:
        path: /usr/lib64/libnuma.so.1
        type: File
    - name: libhcom-so-0-0-1
      hostPath:
        path: /usr/lib64/libhcom.so.0.0.1
        type: File
    - name: libhcom-so-0
      hostPath:
        path: /usr/lib64/libhcom.so.0
        type: File
    - name: mxm-agent-ipc-server # ubsm socket文件
      hostPath:
        path: /run/memory/
        type: Directory
    - name: shared-memory # 共享内存文件挂载依赖配置
      csi:
        driver: shm-csi-driver
        volumeAttributes:
          type: shareMem
          identity: testshm # 共享内存名字，对应cr中的name
    ......
  containers:
    - name: xxxxxxx
      ......
      env:
        - name: LD_LIBRARY_PATH
          value: "/usr/lib64/:/host/usr/local/ubs_mem/lib/:......"
      volumeMounts:
        - name: ubs-mem
          mountPath: /host/usr/local/ubs_mem/
        - name: boundscheck-volume
          mountPath: /usr/lib64/libboundscheck.so
        - name: libobmm-1-0-1
          mountPath: /usr/lib64/libobmm.so.1.0.1
        - name: libobmm-1
          mountPath: /usr/lib64/libobmm.so.1
        - name: libnuma-1-0-0
          mountPath: /usr/lib64/libnuma.so.1.0.0
        - name: libnuma-1
          mountPath: /usr/lib64/libnuma.so.1
        - name: libhcom-so-0-0-1
          mountPath: /usr/lib64/libhcom.so.0.0.1
        - name: libhcom-so-0
          mountPath: /usr/lib64/libhcom.so.0
        - name: mxm-agent-ipc-server
          mountPath: /run/matrix/memory/
        - name: shared-memory
          mountPath: /dev
          mountPropagation: "HostToContainer"
        ......

    3.4 在master节点部署yaml。

    shell
    kubectl apply -f cr.yaml
kubectl apply -f pod.yaml

    3.5 使用内存共享。
    用户在容器内执行自己开发的应用，即可在容器内使能共享内存。
