基于UB容器网络的设备插件 ​

特性介绍 ​

本特性旨在使能业务使用URMA设备进行通信，降低通信时延，提升业务性能。

应用场景 ​

在UB环境中，业务需要使用URMA设备进行通信。Device Plugin负责管理和分配设备，与kubelet进行交互，并在分配之后，将设备的网络命名空间修改为容器的命名空间。

能力范围 ​

• 支持URMA设备的管理与按需分配。
• 支持设置URMA设备的网络命名空间。

亮点特征 ​

• 支持环境上URMA设备探活。
• 使能业务使用URMA设备进行通信，降低通信时延，提升业务性能。

实现原理 ​

部署视图 ​

新增ub-network-device-plugin组件，以daemonset部署，与kubelet、容器运行时和ubs engine进行交互。

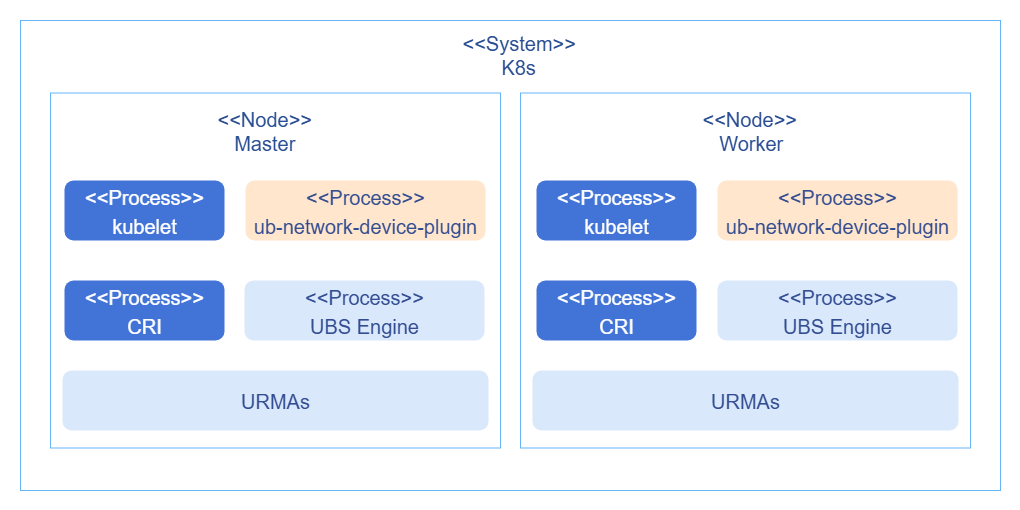

图1 部署视图

设备发现与分配 ​

设备插件的注入与设备管理部分，实现deviceplugin的标准接口即可。因为需要在插件的PreStartContainer接口中修改网络命名空间，所以在注册时，需要指定进行PreStartContainer。设备信息在接口中已传递，设备与Pod的对应关系在设备分配之后就会存储在当前节点的/var/lib/kubelet/device-plugins/kubelet_internal_checkpoint文件中，可根据对应的设备信息匹配对应的Pod信息，通过PodID信息获取网络命名空间，之后执行命名空间修改动作即可。Pod的生命周期结束之后，对应的网络命名空间会自动释放，URMA在监控到对应的网络命令空间消亡后，会自动清理逻辑设备，并释放EID到外部，保证下次网络设备的可正常分配。

交互流程 ​

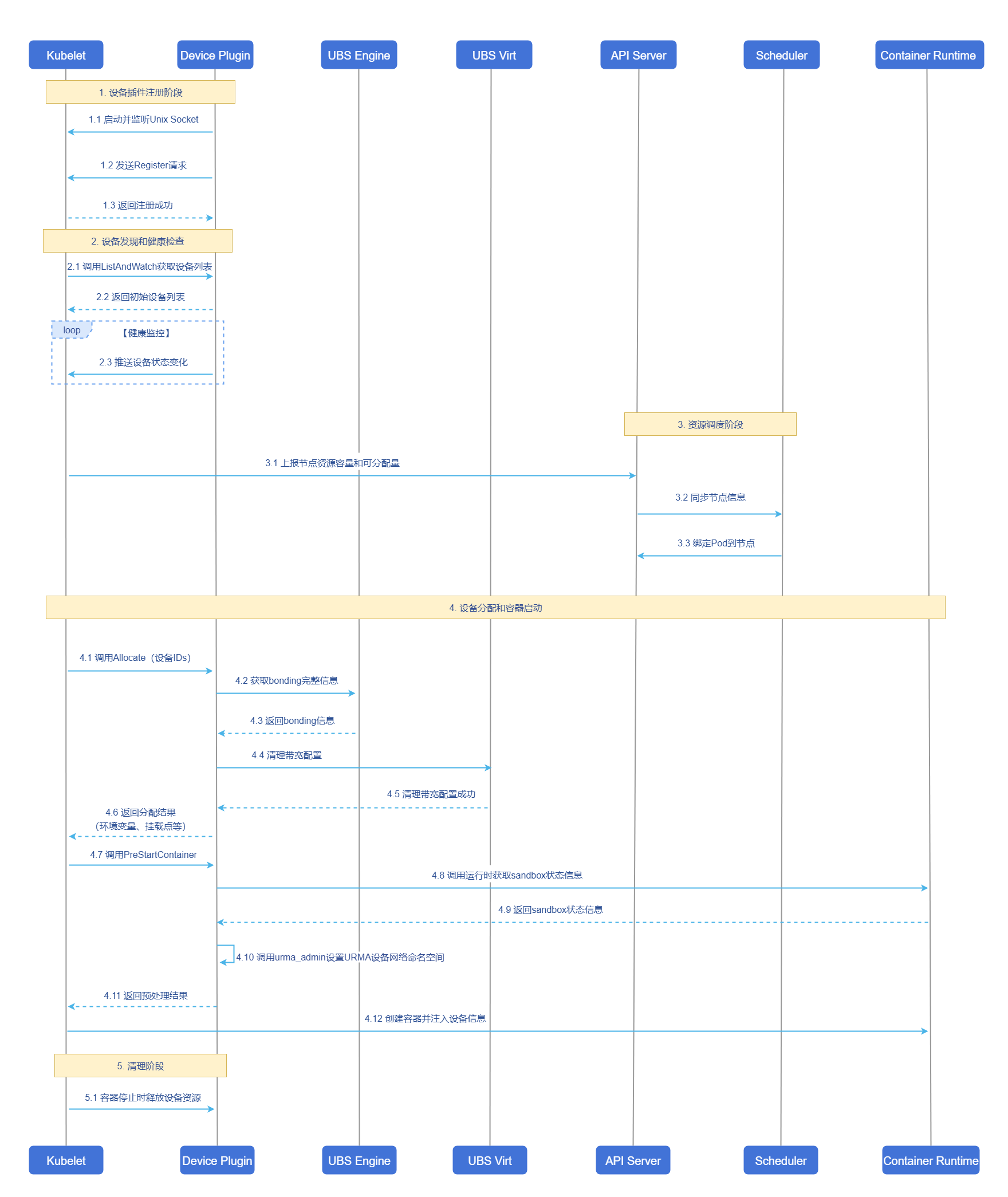

图2 交互流程

设置网络命名空间 ​

获取网络命名空间，主要是获取Pod的Sandbox容器的进程ID信息，即pause进程的ID；在Pod启动流程中，先创建并启动Pod的Sandbox，然后再创建和启动容器，在启动容器之前，kubelet会调用PreStartContainer接口，此时pause已启动，可进行获取。流程如下：

1. 为了通过设备ID获取PodUID，需要将kubelet的deviceplugin目录以hostpath方式挂载到：/var/lib/kubelet/device-plugins，这也是deviceplugin默认要求挂载的内容；

2. 通过PodUID调用运行时获取对应的Sandbox的信息，再通过SandboxID获取Sandbox的状态信息，状态信息中有pid信息；需要以hostpath方式挂载容器运行时的通信sock文件，以containerd为例，默认为：/run/containerd/containerd.sock。示例代码如下：

   go

   import (
      "context"
      "fmt"
      "os"
      "time"

      "k8s.io/klog/v2"

      runtimeapi "k8s.io/cri-api/pkg/apis/runtime/v1"
      remote "k8s.io/cri-client/pkg"
      "k8s.io/kubelet/pkg/types"
   )

   func main() {
      logger := klog.Background()
      runtimeSockPath := "/run/containerd/containerd.sock"
      client, err := remote.NewRemoteRuntimeService(runtimeSockPath, 30 * time.Second, nil, &logger)
      if err != nil {
         // handle err
         return
      }
      podUid := os.Getenv("podUID")  // 根据实际情况获取
      filter := &runtimeapi.PodSandboxFilter{
         LabelSelector: map[string]string{types.KubernetesPodUIDLabel: podUid},
      }
      sandboxes, err := client.ListPodSandbox(context.Background(), filter)
      if err != nil {
         // handle err
         return
      }
      for _, sandbox := range sandboxes {
         status, err := client.PodSandboxStatus(context.Background(), sandbox.Id, true)
         if err != nil {
            // handle err
            return
         }
         // get pid from SandboxStatus.Info info为json字符串，需要解析获取pid
         fmt.Println(status.Info["info"])
      }
   }

安装 ​

前置条件 ​

• 已安装K8s集群。
• 已具备UB能力。

开始安装 ​

1. 编辑ub-network-device-plugin.yaml，Image填入：openfuyao/ub-network-device-plugin:br_noncom_container_20260228。

2. 执行如下命令部署device plugin。

   bash

   kubectl apply -f ub-network-device-plugin.yaml

使用URMA设备 ​

在containers中按照如下示例配置resources，设备类型支持ub_net_device：

...
spec:
  containers:
    resources:
      requests:
        cpu: "1"
        memory: "128Mi"
        unifiedbus.com/ub_net_device: "1"
      limits:
        cpu: "1"
        memory: "128Mi"
        unifiedbus.com/ub_net_device: "1"
...
