版本：v26.03

内存借用 ​

特性介绍 ​

基于UB内存池化机制，裸机容器场景节点或numa的内存使用率达到预设定的值，触发内存借用，将一部分内存压力分担到借过来的内存上。

应用场景 ​

高内存密度计算场景：适用于单节点部署大量Pod或容器的场景，通过内存超分和借用机制，提升节点内存利用率，降低硬件成本。

能力范围 ​

  • 架构支持：支持操作系统openEuler 24.03 LTS 及以上版本，Kubernetes v1.31.1及以上版本，架构aarch64。
  • 内存管理：
    • 支持节点级和NUMA级内存水线监控与告警。
    • 支持容器内存无感借用，最大支持25%的远端内存超分比例。
  • 规格限制：
    • 内存无感借用仅支持4K标准页场景。
    • 内存共享仅适用于裸机容器场景，不支持虚机容器场景。
    • kube-matrix-agent单实例可管理最多150个Pod、300个容器、300个进程。

亮点特征 ​

  • 内存无感借用：应用无需修改代码即可享受内存池化带来的红利，如冷热数据自动交换，性能损耗极低（单个容器性能下降<5%）。
  • 灵活的调度策略：支持绑定NUMA和不绑定NUMA两种场景，分别提供NUMA级和节点级水线告警，适应不同业务需求。
  • 插件化部署：通过Helm Chart快速部署，与现有K8s生态无缝集成。

实现原理 ​

内存无感借用 ​

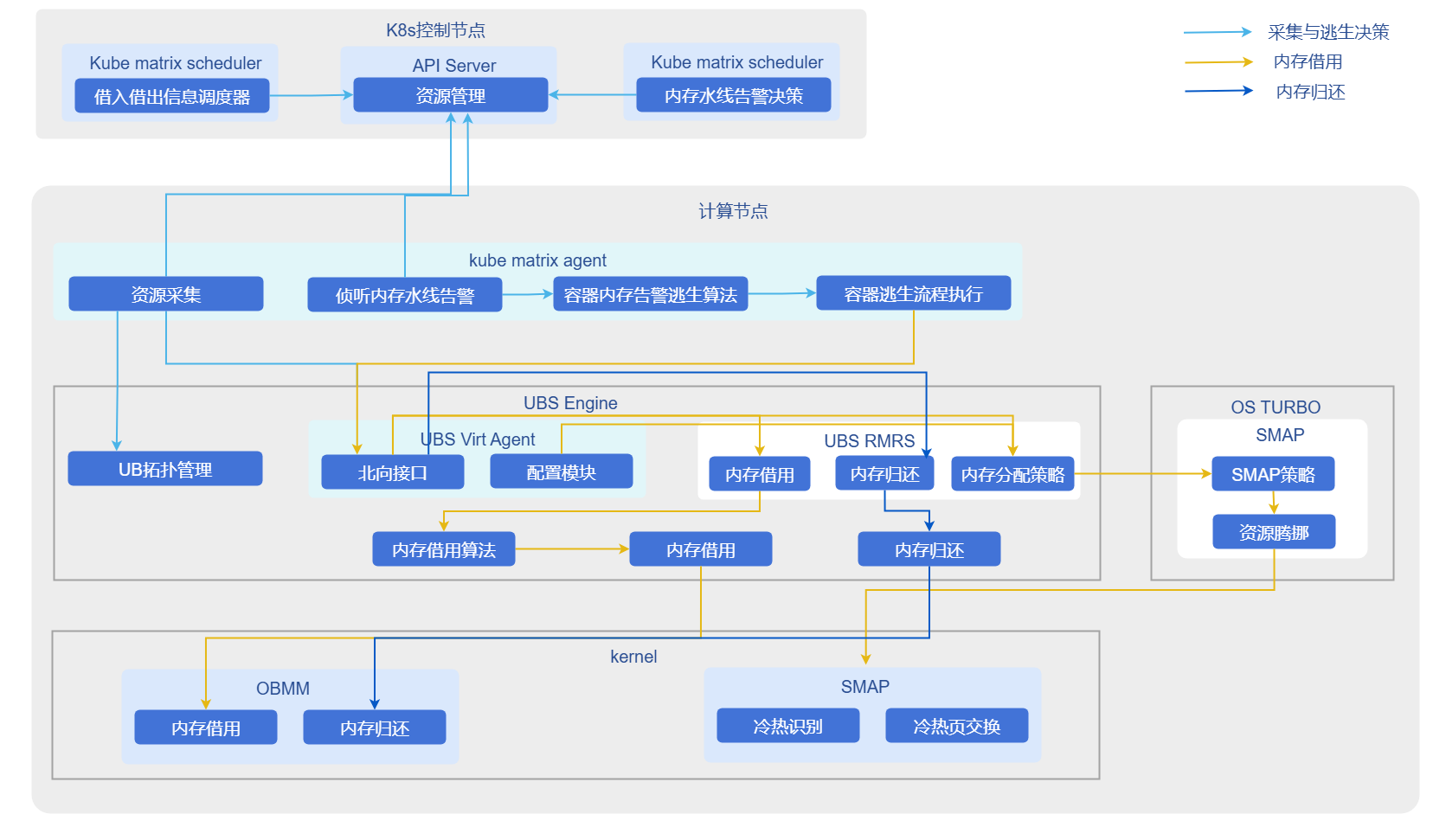

图1 容器内存无感借用

memoryborrow

  1. 监控与触发：kube-matrix-agent实时监控节点/NUMA内存使用率。当超过预设水线（如92%）时，触发借用流程。
  2. 接口调用：Agent调用UBSE接口申请远端内存。
  3. 冷热交换：UBSE使能容器进程的冷热页交换，将冷数据迁移至远端内存，热数据保留在本地。
  4. 逃生策略：支持配置watermark-escape-strategy标签，区分NUMA级或节点级告警策略；支持配置remote-mem-allocation-ratio控制超分比例。

与相关特性的关系 ​

  • 依赖UBS Engine：本方案强依赖于底层ubs-engine及其内存池化组件，需预先安装。
  • 硬件约束：依赖UB芯片互联技术实现高带宽远端内存访问；仅支持4K页表，需在Grub中配置numa_remote=nofallback禁止应用直接申请远端内存。

使用容器内存借用 ​

前提条件 ​

  • 操作系统： openEuler 24.03 LTS SP3或更高版本
  • CPU架构： aarch64
  • 内存： 大于等于64GB
  • 磁盘： SSD，IOPS 500MB/s
  • 芯片互联： UB
  • 用户权限： 安装与管理需root权限
  • 软件要求：
    1. Kubernetes v1.31.1及以上版本
    2. 参考 ubs-engine 安装ubs-engine及其依赖组件
    3. 参考 Helm 安装文档 安装Helm。

背景信息 ​

在高性能计算或高密度部署场景中，本地内存可能成为瓶颈。通过部署UBS K8S Enable相关组件，可以利用UB内存池化技术，实现跨节点内存借用，突破单机内存限制，同时保持容器化应用的云原生特性。

使用限制 ​

  • 场景限制：仅适用于裸机容器场景，不适用于虚拟机容器场景。
  • 页大小限制：只支持4K标准页场景。
  • 配置要求：需修改/etc/default/grub新增numa_remote=nofallback参数，防止应用直接申请远端内存导致异常。
  • 超分比例：节点内存超分比例最大为25%。

操作步骤 ​

  1. 构建指导。

    1.1 拉取源码。

    shell
    git clone https://gitcode.com/openFuyao/ubs-k8s-enable.git

    1.2 安装依赖。
    构建前请确保宿主机已安装以下工具：

    shell
    docker
helm

    Dockerfile使用了BuildKit特性，执行docker build前请确保已启用BuildKit。

    1.3 执行构建镜像。

    shell
    # 版本号示例，可按实际发布版本调整
export VERSION=1.0.0
export DOCKER_BUILDKIT=1

# 构建 matrixagent 镜像
docker build -f build/matrixagent.dockerfile -t cr.openfuyao.cn/openfuyao/matrixagent:${VERSION} .

# 构建 matrixcontroller 镜像
docker build -f build/matrixcontroller.dockerfile -t cr.openfuyao.cn/openfuyao/matrixcontroller:${VERSION} .

    1.4 导出镜像包。

    shell
    mkdir -p output

docker save cr.openfuyao.cn/openfuyao/matrixagent:${VERSION} | gzip -c > output/ubs-k8s.matrixagent.image.${VERSION}.aarch64.tgz
docker save cr.openfuyao.cn/openfuyao/matrixcontroller:${VERSION} | gzip -c > output/ubs-k8s.matrixcontroller.image.${VERSION}.aarch64.tgz

    1.5 打包Helm Chart。

    shell
    helm package charts/matrixagent --destination output
helm package charts/matrixcontroller --destination output
mv output/matrixagent-*.tgz output/ubs-k8s.matrixagent.chart.${VERSION}.aarch64.tgz
mv output/matrixcontroller-*.tgz output/ubs-k8s.matrixcontroller.chart.${VERSION}.aarch64.tgz

    构建产物如下：

        └── output
    ├── ubs-k8s.matrixagent.image.${VERSION}.aarch64.tgz
    ├── ubs-k8s.matrixagent.chart.${VERSION}.aarch64.tgz
    ├── ubs-k8s.matrixcontroller.image.${VERSION}.aarch64.tgz
    ├── ubs-k8s.matrixcontroller.chart.${VERSION}.aarch64.tgz

  2. 部署步骤。
    执行如下命令，设置版本变量：

    bash
    export VERSION=1.0.0
export OCI_VERSION=0.0.0-latest

    2.1 获取部署文件。
    可根据实际场景选择以下任一种方式获取部署所需镜像和Helm Chart。

    • 方式一：使用离线发布件。

    准备以下文件：

    • ubs-k8s.matrixagent.image.${VERSION}.aarch64.tgz
    • ubs-k8s.matrixagent.chart.${VERSION}.aarch64.tgz
    • ubs-k8s.matrixcontroller.image.${VERSION}.aarch64.tgz
    • ubs-k8s.matrixcontroller.chart.${VERSION}.aarch64.tgz
    • 方式二：从镜像仓和OCI仓获取。

    拉取镜像：

    bash
    docker pull cr.openfuyao.cn/openfuyao/matrixcontroller:latest
docker pull cr.openfuyao.cn/openfuyao/matrixagent:latest

    拉取Helm Chart：

    bash
    helm pull oci://cr.openfuyao.cn/charts/matrixagent --version ${OCI_VERSION}
helm pull oci://cr.openfuyao.cn/charts/matrixcontroller --version ${OCI_VERSION}

    2.2 导入离线镜像。

    bash
    gunzip -c ubs-k8s.matrixagent.image.${VERSION}.aarch64.tgz | ctr -n k8s.io images import -
gunzip -c ubs-k8s.matrixcontroller.image.${VERSION}.aarch64.tgz | ctr -n k8s.io images import -

    输入图片说明 说明：
    如果使用“方式二”直接从镜像仓拉取镜像，可跳过此步骤。

    2.3 部署服务。
    可根据实际场景选择以下任一种方式获取部署服务。

    • 使用离线Chart部署。
    bash
    helm install matrixagent ubs-k8s.matrixagent.chart.${VERSION}.aarch64.tgz -n kube-system \
  --set images.matrixagent.tag=${VERSION}
helm install matrixcontroller ubs-k8s.matrixcontroller.chart.${VERSION}.aarch64.tgz -n kube-system \
  --set images.matrixcontroller.tag=${VERSION}
    • 使用OCI Chart部署。
    bash
    helm install matrixagent oci://cr.openfuyao.cn/charts/matrixagent --version ${OCI_VERSION} -n kube-system \
  --set images.matrixagent.tag=latest
helm install matrixcontroller oci://cr.openfuyao.cn/charts/matrixcontroller --version ${OCI_VERSION} -n kube-system \
  --set images.matrixcontroller.tag=latest

    2.4 验证结果。
    执行以下命令，查看Pod状态。

    bash
    kubectl get pods -A

    预期结果如下：

    • 每个节点应有对应的matrixagent相关Pod，且状态为Running。
    • 控制节点应有matrixcontroller相关Pod，且状态为Running。

  3. 使能容器内存借用demo。
    前置条件
    完成matrix-agent和matrix-controller的安装。
    3.1 配置节点标签。
    在K8s的master节点通过命令行配置worker节点的标签，标识节点是否支持绑定NUMA，用于逃生策略决策时区别是NUMA级水线告警还是节点级水线告警。如果未配置该标签，则不支持水线触发容器内存借用。

    shell
      kubectl label nodes <node-name> watermark-escape-strategy=<strategy>
  # <strategy> 替换为NUMA或者node， <node-name> 替换为需要借用的节点名

    3.2 使能超分节点和内存超分比。
    在K8s的master节点通过命令行配置节点标签，节点内存超分比例最大25%。

    shell
    kubectl label nodes <node-name> remote-mem-allocation-ratio=25
# 约束：值为(0,25]之间的整数，<node-name> 替换为需要借用的节点名

    通过Pod的yaml文件为容器配置内存超分。

    shell
    apiVersion: v1
kind: Pod
metadata:
  name: annotation-demo
  labels:
     remote-mem-allocation-ratio:  25 #设置容器进程最大使用远端内存比例，同时标识该Pod相关进程使用远端内存；如果未配置该标签或者配置异常值，则该Pod不支持内存借用，推荐值25
# 约束：值为(0,200]之间的整数

    3.3 配置水线的configMap。
    生成配置水线的configMap的yaml。

    yaml
    apiVersion: v1
kind: ConfigMap
metadata:
  name: watermark-config
  namespace: kube-system
data:
  returnLine : "80" # 内存归还水线
  firstLine : "85" # 第一水位线，用于容器热迁移逃生，暂不交付容器热迁移
  secondLine: "92" # 第二水位线，用于容器内存借用逃生
# 约束：水线值为(0,100]之间的整数，2条水线之间的差值不能小于5

    在K8s的master节点通过命令行配置configMap。

    shell
    kubectl apply -f <yaml-name>
# <yaml-name> 替换为上一步创建yaml的文件名

    3.4 部署测试Pod和容器。
    编辑文件内容：vi numa-stress.yaml
    按需修改文件内容（下例仅做示例，只需要注意labels和resources字段即可，满足这两个配置的任意pod都可使用容器内存借用）。

    yaml
    apiVersion: v1
kind: Pod
metadata:
  ......
  labels:
    remote-mem-allocation-ratio: "25"
    # 设置容器进程最大使用远端内存比例，同时标识该Pod相关进程使用远端内存，如果不设置比例默认和节点超分比例保持一致；如果未配置该标签或者配置异常值，则Pod不支持远端内存
spec:
  containers:
    - name: xxxx
      ......
      resources:
        requests:
          cpu: "2"
          memory: "8Gi"
          # 内存规格按需修改，在不绑定NUMA场景，Pod的QoS必须为burstable(即资源的requests < limits)。
        limits:
          cpu: "2"
          memory: "10Gi"
          # 内存规格按需修改，在不绑定NUMA场景，Pod的QoS必须为burstable(即资源的requests < limits)。
      ......

    3.5 创建Pod。

    shell
    kubectl apply -f numa-stress.yaml

    查看Pod创建情况，Pod创建成功时，状态变更为Running。

    shell
    kubectl get pod -A

    3.6 进入Pod加压。
    在pod内执行加压命令，只要通过应用使得容器内内存压力上涨，令逃生水线达到watermark-config中设置的secondLine即可。

    • 观察内存借用结果。

    ssh到pod所在节点，执行如下命令，查看numastat看冷热交换情况

    shell
    numastat -cvm

    如下所示，多出来的Node 4为借用过来的2048M的远端内存，MemUsed为1743表示已经使用的内存大小为1743M。

    $ numastat -cvm
Per-node system memory usage (in MBs):
                 Node 0 Node 1 Node 4  Total
                 ------ ------ ------ ------
MemTotal          64254  63967   2048 130269
MemFree            2605  60793    305  63704
MemUsed           61649   3174   1743  66565
......
    • 触发内存归还。
      执行如下命令，删除Pod或者撤去内存压力，触发内存归还。
    shell
    kubectl delete pod -n kube-system xxxx
