容器高密部署 ​

特性介绍 ​

工作节点上部署大量Pod时，主要的问题包括：

• containerd运行时会为每个Pod创建一个shim进程来做Pod管理和监控，Pod数量多时shim占用大量内存。

shim与容器的关系是1:1，containerd容器的shim进程使用go语言编写，占用内存约20M。在1000Pod时，占用内存约20G。

• kubelet原生探针机制（exec/http）CPU占用比较高，Pod数量多时探测失败率也会升高。

原生的探针机制通过CRI接口运行，容器数量特别多时，会有大量的并发调用，产生较高的系统底噪，让系统响应速度变慢。

• 大量容器会产生大量的cgroup，导致systemd管理性能和可靠性下降。

因此，希望针对上述问题进行优化和消减。

应用场景 ​

• 正确配置轻量级探针，业务周期性更新目标文件，探针探测到文件更新，探针成功。

• 正确配置轻量级探针，容器启动失败，无法周期性更新目标文件，探针探测到文件更新时长超过配置，探针失败。

亮点特征 ​

• 消除shim进程

在containerd中实现shim功能，使用内核eBPF技术实现进程退出监控，降低容器底座内存占用。

• 构建轻量级kubelet探针

使用文件检测等低成本方式替代消息交互/CRI交互方案实现kubelet探针，降低容器底座CPU占用。

实现原理 ​

设计原则 ​

1. 默认保持社区原生能力，本特性开关默认关闭。
2. 尽可能少地改动原生代码。
3. 以最小存储代价记录请求访问的基本信息。

新增参数 ​

shimless实现方案 ​

containerd拉起进程后，创建pidfd来跟踪进程的退出事件，借助sched_process_exit eBPF程序记录进程退出码。即使containerd重启过程中出现容器进程退出事件，因为内核eBPF程序不会退出，containerd启动后通过读取eBPF记录的退出码，就可以识别重启过程中的进程退出事件。主要流程如下：

• containerd启动时在内核中载入eBPF程序sched_process_exit。

• containerd通过runc启动容器、记录进程ID到BPF map tracing_tasks，并创建pidfd跟踪进程退出。

• 容器进程退出后，sched_process_exit程序负责将进程退出码记录到BPF map中的exited_events。

• containerd通过pidfd监控到进程退出事件后，从BPF map中的exited_events中读取进程退出码。

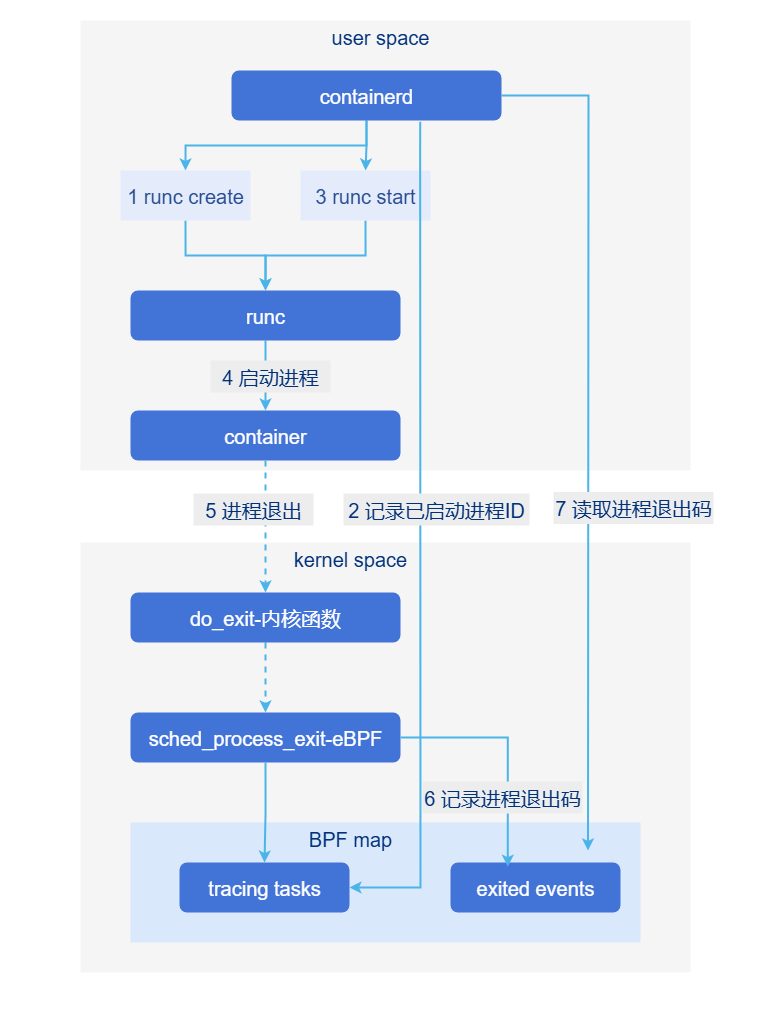

图1 shimless实现流程图

基于新的容器退出感知机制，可以考虑将shim的相关能力使用ebpf内核能力来实现，将其他能力剥离到containerd中，从而达到消减shim的目的。

轻量级探针工作原理 ​

1. 容器进程定时更新文件file.path的时间戳。

2. kubelet轻量化探针根据用户配置的探测间隔定期地进行检查文件file.path的修改时间戳，如果文件修改时间距离当前时间未超过file.validity，则探测成功，否则探测失败。其余探针参数与其他原生探针含义和处理方式一致。

与相关特性的关系 ​

无。

创建一个包含轻量级探针的shimless Pod ​

前提条件 ​

• kernel版本>=v5.4，内核编译选项CONFIG_DEBUG_INFO_BTF=y。如果要使用cgroup v2，建议内核版本5.14以上。

  执行命令grep BTF /boot/config-$(uname -r)，输出：

  1. CONFIG_DEBUG_INFO_BTF=y表示支持；

  2. # CONFIG_DEBUG_INFO_BTF is not set表示不支持。

• 容器需正确创建探针文件，并持续周期性更新。

• 不允许系统运行过程中修改shimless配置，导致shim和shimless同时存在。

背景信息 ​

需要了解kube-apiserver和kubelet组件的InPlacePodVerticalScaling特性开启方式。

使用限制 ​

无。

操作步骤 ​

shim进程消减 ​

1. 确保containerd（替换）和containerd-shim-shimless-v2（新增）在正确的路径下，例如/usr/local/bin/。

2. 执行vi /etc/containerd/config.toml配置config。

   在[plugins."io.containerd.grpc.v1.cri".containerd.runtimes]下增加配置项：

           [plugins."io.containerd.grpc.v1.cri".containerd.runtimes.unified]
             base_runtime_spec = ""
             cni_conf_dir = ""
             cni_max_conf_num = 0
             container_annotations = []
             pod_annotations = []
             privileged_without_host_devices = false
             privileged_without_host_devices_all_devices_allowed = false
             runtime_engine = ""
             runtime_path = "/usr/local/bin/containerd-shim-shimless-v2"
             runtime_root = ""
             runtime_type = "io.containerd.runc.v2"
             sandbox_mode = "podsandbox"
             snapshotter = ""

           [plugins."io.containerd.grpc.v1.cri".containerd.runtimes.unified.options]
               BinaryName = ""
               CriuImagePath = ""
               CriuPath = ""
               CriuWorkPath = ""
               IoGid = 0
               IoUid = 0
               NoNewKeyring = false
               NoPivotRoot = false
               Root = ""
               ShimCgroup = ""
               SystemdCgroup = true

3. 修改containerd.service，在Service表下增加配置项：LimitMEMLOCK=infinity。

4. 执行kubectl apply -f xxx.yaml创建runtimeClass，xxx.yaml参考如下样例。

   kind: RuntimeClass
   apiVersion: node.k8s.io/v1
   metadata:
     name: unified
   handler: unified

5. 启动Pod，在Pod的spec中添加runtimeClassName: unified引入RuntimeClass，示例如下。

   apiVersion: apps/v1
   kind: Deployment
   metadata:
     name: shimless-pod
   spec:
     replicas: 10
     selector:
       matchLabels:
         app: shimless-pod
     template:
       metadata:
         labels:
           app: shimless-pod
       spec:
         restartPolicy: Always
         runtimeClassName: unified                                   # 在Pod的SPEC中引用RuntimeClass
         containers:
           - name: shimless-container
             image: registry.k8s.io/e2e-test-images/nginx:1.15-2
             resources:
               limits:
                 cpu: 300m
             ports:
               - containerPort: 80
             readinessProbe:
               httpGet:
                 path: /
                 port: 80
               initialDelaySeconds: 1
               periodSeconds: 1
               timeoutSeconds: 1

6. 验证：创建shimless Pod，在10个Pod正常创建后，用命令ps -ef|grep shim查看，发现shim进程数量没有增加。

轻量级探针 ​

1. 在业务Pod中挂载空卷，在该空卷中创建出目标文件。

2. 容器需要周期性更新目标文件，已表示容器存活。

3. 配置轻量级探针，注意path需和空卷下的路径保持一致，样例如下。

   apiVersion: v1
   kind: Pod
   metadata:
     name: file-probe-success
   spec:
     nodeSelector:
       my-node: master
     containers:
     - name: container1
       image: registry.k8s.io/e2e-test-images/busybox:1.29-2
       command: ["/bin/sh", "-c"]
       args:
       - |
         mkdir -p /probe-dir;
         touch /probe-dir/probe;                 # 模拟业务周期性更新目标文件
         while true; do                          # 模拟业务周期性更新目标文件
           touch /probe-dir/probe;               # 模拟业务周期性更新目标文件
           sleep 20;                             # 模拟业务周期性更新目标文件
         done
       readinessProbe:
         file:                                   # 轻量级探针
           path: /probe-volume/probe             # 目标文件在空卷下的路径
           validity: 30                          # 可容忍的更新周期，若探测时距上次周期在30秒内，则探针成功，否则探针失败
         initialDelaySeconds: 5
         periodSeconds: 10
         timeoutSeconds: 1
         failureThreshold: 3
       livenessProbe:
         file:                                   # file探针
           path: /probe-volume/probe             # 目标路径
           validity: 10                          # 容忍更新时间差
         initialDelaySeconds: 5
         periodSeconds: 10
         timeoutSeconds: 1
         failureThreshold: 3
       volumeMounts:
       - name: probe-volume
         mountPath: /probe-dir
     volumes:
     - name: probe-volume                        # 空卷
       emptyDir: {}

4. 执行kubectl apply -f deploy.yaml创建Pod后，探针正常就绪。

相关操作 ​

无。
