AI推理赫尔墨斯路由 ​

特性介绍 ​

Hermes-router是一个Kubernetes（K8s）原生的AI推理智能路由方案，用于接收用户推理请求并转发至合适的推理服务后端。

• 在架构上，Hermes-router遵从K8s gateway api inference extension（GIE）框架，是一个可插拔、可扩展的EndPointPicker（EPP）组件，最大程度兼容K8s生态。
• 在能力上，Hermes-router提供KVCache aware、PD分桶调度等多种AI推理路由策略，帮助用户在多种云原生场景下提升AI推理性能、集群资源利用率与服务稳定性。

应用场景 ​

Hermes-router适用于在Kubernetes集群环境中部署和运行AI推理服务的场景，具体包括：

• 云原生AI推理服务：在K8s集群中部署大语言模型（LLM）推理服务，需要智能路由能力来优化请求分发和资源利用。
• 多实例推理后端：需要将推理请求智能路由到多个推理服务实例（支持聚合架构或PD分离架构），实现负载均衡和性能优化。
• 高并发推理场景：在长短请求混合、中高并发的业务场景中，需要根据请求特征和实例负载状态进行智能调度，提升推理吞吐量。
• KVCache aware优化场景：在重复请求较多的场景中，需要利用KVCache命中率信息进行路由优化，提升推理性能和资源利用率。
• 网关集成场景：已有K8s网关基础设施，需要在不影响原有网关的基础上，增加AI推理路由能力。

能力范围 ​

• 支持用户在K8s集群部署使用。
• 支持用户配置多种路由策略，进行openAI API风格的AI推理请求。

亮点特征 ​

这里主要列举独立于GIE框架的亮点。

• 特性设计遵循GIE框架，天然支持K8s网关体系，支持集成多种开源网关，在已有网关的集群，可以作为可插拔能力加入，在不影响原有网关的基础上增加AI推理路由能力。
• 提供多种创新路由策略，支持聚合、PD等推理后端架构，帮助使用者在多种业务场景中提升性能。
  • KVCache aware(聚合/PD)：提供允许用户自定义得分函数的KVCache aware路由策略，在重复请求场景提升推理性能。
  • PD分桶调度路由 (PD)：提供允许用户自定义参数的分桶调度策略，在长短请求、中高并发场景提升推理吞吐量。
• 动态推理服务发现：允许用户在运行时新增/删除推理后端，允许用户灵活调整推理资源投入。

实现原理 ​

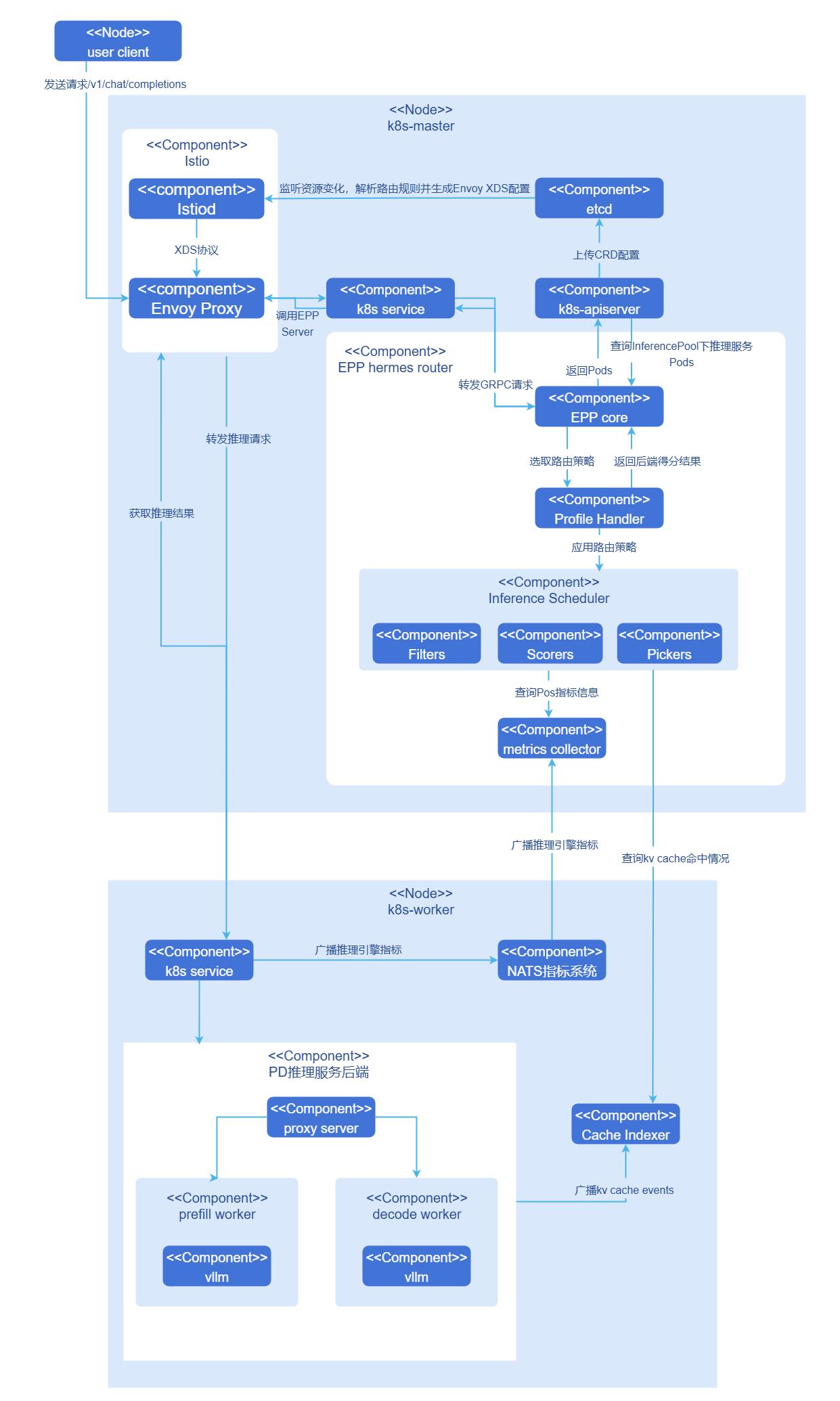

Hermes-router以EPP组件形式集成到开源网关，下面以一次完整推理请求为例说明内部原理。

1. 用户向集群网关发送openAI API请求/v1/chat/completions。
2. 网关识别到请求为推理请求，将请求转发至EPP。
3. EPP根据用户配置的路由策略处理请求，选出最适合处理该推理请求的推理后端。
4. EPP将推理后端返回集群网关，集群网关将推理请求发送至最佳推理后端。
5. 推理后端完成请求返回网关，网关将推理结果返回用户。

与相关特性的关系 ​

• cache-indexer：使用KVCache aware类型策略时依赖，通过/match_sort接口从该组件获取KVCache命中率。
• vLLM-ascend：对于该特性有以下具体依赖。
  • PD代理服务组件proxy-server：原为vllm官方在PD分离架构下提供的示例组件，作为中枢组织P/D实例完成推理任务，openFuyao社区对该组件进行增强，现作为PD Group的Leader实例接收网关推理请求，并具备根据指定标签动态发现推理服务实例的能力。
  • NPU适配：当环境为昇腾NPU时，需要使用vLLM-ascend作为推理引擎启动服务。
  • 推理指标：依赖vllm提供的/metrics接口获取推理服务指标，由GIE架构自动采集。

交付规格 ​

Hermes-router提供两种交付方式，用户可根据实际场景选择合适的部署模式。

EPP插件单独部署 ​

Hermes-router作为单独的EPP组件部署到集群中，需要集群中已有Envoy based的Gateway、Gateway API及Inference Extension CRDs、以及推理后端服务。Hermes-router部署后提供多种AI推理智能路由策略（KVCache aware、PD分桶调度等），通过InferencePool CR动态发现和管理推理后端，支持通过HTTPRoute进行灵活配置。

InferNex集成部署 ​

InferNex是完整的AI推理服务集成部署包，一键部署网关、Hermes-router、HTTPRoute/InferencePool等K8s资源、以及推理后端服务。提供端到端的AI推理解决方案，集成网关、智能路由和推理服务，开箱即用。

安装 ​

EPP组件单独部署 ​

本节介绍如何在已有Kubernetes Gateway基础设施的集群中，单独部署Hermes-router作为EPP组件。

前提条件 ​

在开始安装前，请确保满足以下条件：

• 环境要求:

  • Kubernetes集群：v1.33.0及以上版本。
  • 集群管理员权限：用于安装CRD和集群级资源。
  • Helm工具：用于部署Hermes router和相关组件。

• 部署组件要求:

  部署Hermes-router之前，集群中需要已安装以下组件：

  • Envoy based网关：集群中已部署支持ExtProc协议的网关（如Istio、Envoy Gateway等），Hermes-router通过ExtProc（gRPC）与网关交互。
  • Gateway API CRDs：已安装Kubernetes Gateway API核心资源定义。
  • Inference Extension CRDs：已安装Gateway API Inference Extension，提供InferencePool等推理扩展资源定义。
  • 推理后端服务：集群中已部署vLLM等推理引擎服务。

  说明：
  如果集群中尚未安装上述组件，请参考安装配套组件章节完成安装。

• 硬件要求:

  • Hermes-router本身对硬件环境无特殊要求，作为轻量级路由组件，可运行在标准x86或ARM架构的节点上。

快速安装Hermes router ​

Hermes-router支持多种路由策略，用户可根据业务场景从openFuyao GitCode仓库获取chart包和预置的路由策略配置文件。

1. 从仓库拉取项目。

   bash

   git clone https://gitcode.com/openFuyao/hermes-router.git

2. 安装部署。

   以release名称hermes-router为例，在hermes-router同级目录下执行如下命令：

   bash

   cd hermes-router/charts/hermes-router
   helm dependency build
   helm install -n <NAMESPACE> hermes-router . \
     -f <路由策略文件名>

   参数说明：

   • <NAMESPACE>：部署的目标命名空间（如ai-inference）。
   • <路由策略文件名>：直接使用表1中的策略文件；仓库已在examples/profiles/目录提供示例（见 profiles 目录），可按需复用或自定义。

   表1 预置路由策略列表

   策略文件	策略名称	适用场景	说明
   epp-random-pd-bucket.yaml	随机PD分桶路由	简单负载均衡	随机选择PD Bucket，实现基础的负载均衡。
   epp-pd-bucket.yaml	PD分桶调度路由	基于负载的路由	根据PD Bucket的负载状态进行评分，选择最优实例，支持TP异构的PD分离架构。
   epp-pd-kv-cache-aware.yaml	PD KVCache感知路由	PD架构下的KVCache优化	结合KVCache命中率、XPU缓存使用率等信息，智能选择最优推理服务（适用于PD架构）。
   epp-kv-cache-aware.yaml	聚合架构KVCache感知路由	聚合架构下的KVCache优化	结合KVCache命中率、XPU缓存使用率和等待请求数等信息，智能选择最优推理服务（适用于聚合架构）。

3. 验证部署。

   bash

   # 检查Pod运行状态
   kubectl get pods -n <NAMESPACE> -l inferencepool=<INFERENCEPOOL_NAME>-epp

   # 检查InferencePool资源
   kubectl get inferencepool -n <NAMESPACE>

   # 检查HTTPRoute资源
   kubectl get httproute -n <NAMESPACE>

说明：
EPP Pod的label格式为inferencepool=<INFERENCEPOOL_NAME>-epp，其中<INFERENCEPOOL_NAME>为InferencePool资源的名称，对应values.yaml中的.Values.inferencepool.name配置项。例如，如果InferencePool名称为vllm-qwen-qwen3-8b，则EPP Pod的label为app=vllm-qwen-qwen3-8b-epp。

注意：
部署Hermes router时需要正确配置HTTPRoute和InferencePool CR：

• HTTPRoute需要通过parentRef关联到集群中的Gateway资源。
• InferencePool需要配置正确的标签选择器（matchLabels），以发现和管理推理后端实例。
• 路由策略的详细配置请参考配置路由策略章节。

InferNex集成部署 ​

InferNex是一键集成的智能路由与高性能推理部署套件；当环境中尚无网关和推理后端且需要开箱部署时，可直接使用InferNex完成集成，并按需参考安装与配置指南。

前提条件 ​

• Kubernetes v1.33.0及以上版本。
• Kubernetes Gateway API CRDs：提供Gateway API的核心资源定义。
• Gateway API Inference Extension CRDs：提供InferencePool等推理扩展资源定义。
• 每个推理节点至少一张推理芯片。
• 每个推理节点至少16GB内存，4CPU核。
• 在线安装能够访问镜像仓库：oci://cr.openfuyao.cn。
• 用户具备创建RBAC资源的权限。

快速安装InferNex ​

InferNex有以下两种途径独立部署：

• 从openFuyao官方镜像仓库获取项目安装包。

  1. 拉取项目安装包。

     bash

     helm pull oci://cr.openfuyao.cn/charts/infernex --version xxx

     其中xxx需替换为具体项目安装包版本，如0.21.1。拉取得到的安装包为压缩包形式。

  2. 解压安装包。

     bash

     tar -xzvf infernex-xxx.tgz

     其中xxx需替换为具体项目安装包版本，如0.21.1。

  3. 安装部署。

     以release名称infernex为例，执行安装前请确保：

     • 集群已创建命名空间istio-system（Istio Gateway资源必须部署在此命名空间）。
     • 集群已创建values.yaml中global.namespace配置项指定的命名空间。其他组件（如inference-backend、hermes-router、cache-indexer等）的命名空间可通过values.yaml中的global.namespace配置项进行设置，默认值为ai-inference。

     在infernex同级目录下执行如下命令：

     bash

     helm install -n istio-system infernex ./infernex

• 从openFuyao GitCode仓库获取。

  1. 从仓库拉取项目。

     bash

     git clone https://gitcode.com/openFuyao/InferNex.git

  2. 安装部署。

     以release名称infernex为例, helm安装时由于集成开源网关istio，需要指定命名空间istio-system，其他组件的命名空间设定可在values.yaml中的global.namespace进行配置。在InferNex同级目录下执行如下命令：

     bash

     cd InferNex/charts/infernex
     helm dependency build
     helm install -n istio-system infernex .

安装配套组件 ​

如果您的集群中尚未部署网关、推理后端等配套组件，请按照本节内容完成安装。

开源网关安装 ​

Hermes-router需要配合支持Kubernetes Gateway API和Gateway API Inference Extension的开源网关使用。本文档以Istio为例介绍安装部署流程。

1. 安装Istio并启用Gateway API Inference Extension支持：

   bash

   istioctl install -y \
     --set tag=<ISTIO_TAG> \
     --set hub=gcr.io/istio-testing \
     --set values.pilot.env.ENABLE_GATEWAY_API_INFERENCE_EXTENSION=true

⚠️注意：
ISTIO_TAG需要使用支持Inference Extension的Istio版本。可执行curl -s https://storage.googleapis.com/istio-build/dev/1.28-dev获取其最新版本。

2. 验证安装。

   验证Istio安装。

   shell

   kubectl get pods -n istio-system

3. 部署Inference Gateway。

   完成基础设施安装后，可以部署Inference Gateway。

   shell

   helm upgrade --install inference-gateway examples/1_pd_bucket/charts/gateway \
     -n <NAMESPACE> --create-namespace \
     --set gateway.className=istio

注意事项

• Istio版本：需要使用支持Inference Extension的Istio开发版本，稳定版本可能不支持。
• 权限要求：安装CRDs需要集群管理员权限。

其他支持的网关

除了Istio，理论上任何支持Gateway API和Gateway API Inference Extension的网关都可以使用，如： GKE Gateway（Google Kubernetes Engine）。

配置时只需将gateway.className设置为对应的GatewayClass名称即可。

推理引擎后端安装 ​

Hermes-router目前支持vLLM推理引擎，提供聚合与PD分离两种架构，用户可按需选择部署。

• 按照聚合架构（Aggregated）安装，执行如下命令。

  shell

  helm upgrade --install vllm examples/2_kv_aware/charts/vllm \
    -n ${NAMESPACE} --create-namespace \
    --set modelServer.name=$(MODEL) \
    --set modelServer.rootCachePath=/home/llm_cache

• 按照PD分离架构（Prefill-Decode Disaggregated）安装，执行如下命令。

  shell

  helm upgrade --install vllm-pd examples/1_pd_bucket/charts/vllm-pd \
      -n ${NAMESPACE} --create-namespace \
      --set modelServer.name=$(MODEL) \
      --set modelServer.rootCachePath=/home/llm_cache

在vLLM分离架构部署中，代理服务器需能解析EPP路由新增的请求头，以实现向P端和D端后端服务的精准路由。具体实现可参考：proxy_server_example。

安装cache-indexer（可选） ​

Hermes-router在使用KVCache aware路由策略时必须安装cache-indexer组件。

• 安装步骤：

  1. 获取openFuyao/cache-indexer组件helm chart部署包。

     shell

     helm fetch oci://cr.openfuyao.cn/charts/cache-indexer --version 0.20.0

  2. 配置cache-indexer以正确提供全局KVCache hit rate计算服务。在上一步获取的helm chart中打开charts/cache-indexer/values.yaml文件进行配置，下面对必须配置的参数进行说明：

     yaml

     app:
       serviceDiscovery: # 该类配置用于动态发现推理服务实例，并订阅kv cache消息
         labelSelector: "openfuyao.com/model=qwen-qwen3-8b" # 动态发现携带此标签的推理实例Pod
         portName: "zmq-pub" # 向名称为此值的vllm port中订阅kv cache消息；
         refreshInterval: 10 # 订阅间隔(s)

     service:
       name: cache-indexer-service # 运行时service资源的名称，hermes-router通过该名称请求cache-indexer
       port: 8080 # 对外端口

     # ... 其他配置

  3. 部署cache-indexer。

     shell

     helm upgrade --install cache-indexer ./charts/cache-indexer \
         -n ${NAMESPACE} --create-namespace

  4. 检查部署结果：确认Pod运行正常，且日志显示已成功发现推理服务后端实例。

配置路由策略 ​

KVCache aware agg ​

inferencepool:
  inferenceExtension:
    pluginsConfigFile: "epp-aggregate-kv-cache-aware.yaml"
    pluginsCustomConfig:
      epp-aggregate-kv-cache-aware.yaml: |
        apiVersion: inference.networking.x-k8s.io/v1alpha1
        kind: EndpointPickerConfig
        plugins:
        - type: scorer-aggregate-kv-cache-aware    # 评分插件
          parameters:                              # 评分参数
            kvCacheHitNotRateWeight: 1.0
            xpuCacheUsageWeight: 1.0
            waitingRequestWeight: 1.0
            kvCacheManagerIP: cache-indexer-service
            kvCacheManagerPort: 8080
            kvCacheManagerPath: /match_sort
            kvCacheManagerTimeout: 5000000000
        - type: picker-min-random                  # 选择器插件
        schedulingProfiles:
        - name: default
          plugins:
          - pluginRef: scorer-aggregate-kv-cache-aware
          - pluginRef: picker-min-random

• scorer-aggregate-kv-cache-aware：根据KVCache命中率、XPU缓存使用率和等待请求数对推理服务实例进行评分。

• picker-min-random：从评分最低的实例中随机选择一个，实现负载均衡。

表3 KVCache aware agg参数说明

权重参数说明：

• 增大权重：该指标在评分中的影响更大。
• 减小权重：该指标的影响降低。
• 示例：如果更关注KVCache命中率，可增大kvCacheHitNotRateWeight。

KVCache aware pd ​

inferencepool:
  inferenceExtension:
    pluginsConfigFile: "epp-pd-kv-cache-aware.yaml"
    pluginsCustomConfig:
      epp-pd-kv-cache-aware.yaml: |
        apiVersion: inference.networking.x-k8s.io/v1alpha1
        kind: EndpointPickerConfig
        plugins:
        - type: filter-by-pd-label              # PD标签过滤插件
        - type: scorer-pd-kv-cache-aware         # PD KV Cache 感知评分插件
        - type: picker-pd-kv-cache-aware         # PD KV Cache 感知选择器
        - type: pd-header-handler                # PD请求头处理插件
        schedulingProfiles:
        - name: default
          plugins:
          - pluginRef: filter-by-pd-label
          - pluginRef: scorer-pd-kv-cache-aware
          - pluginRef: picker-pd-kv-cache-aware
          - pluginRef: pd-header-handler

• filter-by-pd-label：根据PD角色（Prefill/Decode）和分组ID过滤推理服务实例。

• scorer-pd-kv-cache-aware：结合KVCache命中率、XPU缓存使用率和等待请求数，对Prefill和Decode Pod分别评分。

• picker-pd-kv-cache-aware：根据评分结果，智能选择最优的Prefill或Decode Pod。

• pd-header-handler：添加PD分离架构所需的请求头信息，用于指定路由后端

表4 filter-by-pd-label参数说明（PD KVCache感知路由）

表5 scorer-pd-kv-cache-aware参数说明

配置说明

PD标签配置：

• pdLabelName和pdGroupLabelName：必须与vLLM PD部署中的Pod标签一致。
• prefillValue、decodeValue：必须与Pod的openfuyao.com/pdRole标签值匹配。
• 确保vLLM PD部署的groupID与路由策略中的分组标签匹配。

权重参数调整：

• Prefill相关权重：调整Prefill阶段的路由决策。
  • prefillWaitingRequestWeight：Prefill等待请求数的影响。
  • prefillPodScoreWeight：Prefill Pod评分的影响。
• Decode相关权重：调整Decode阶段的路由决策。
  • decodeWaitingRequestWeight：Decode等待请求数的影响。
  • decodePodScoreWeight：Decode Pod评分的影响。
• 通用权重：同时影响Prefill和Decode。
  • kvCacheHitNotRateWeight：KV Cache未命中率的影响。
  • xpuCacheUsageWeight：XPU缓存使用率的影响。

KVCache Indexer配置与前述保持一致。

pd bucket ​

inferencepool:
  inferenceExtension:
    pluginsConfigFile: "epp-pd-bucket.yaml"
    pluginsCustomConfig:
      epp-pd-bucket.yaml: |
        apiVersion: inference.networking.x-k8s.io/v1alpha1
        kind: EndpointPickerConfig
        plugins:
        - type: filter-by-pd-label              # PD 标签过滤插件
        - type: scorer-pd-bucket                 # PD Bucket 评分插件
        - type: pd-header-handler                # PD 请求头处理插件
        schedulingProfiles:
        - name: default
          plugins:
          - pluginRef: filter-by-pd-label
          - pluginRef: scorer-pd-bucket
            weight: 1
          - pluginRef: pd-header-handler

• filter-by-pd-label：根据PD角色（Prefill/Decode）和分组ID过滤推理服务实例。

• scorer-pd-bucket：基于请求长度和Pod负载状态进行评分，将请求路由到负载最轻的Bucket。

• pd-header-handler：处理PD分离架构所需的请求头信息。

表6 filter-by-pd-label参数说明（PD Bucket路由）

表7 scorer-pd-bucket参数说明

PD标签配置：

• pdLabelName和pdGroupLabelName：必须与vLLM PD部署中的Pod标签一致。
• prefillValue、decodeValue：必须与Pod的openfuyao.com/pdRole标签值匹配。
• 确保vLLM PD部署的groupID与路由策略中的分组标签匹配。

评分算法参数：

• alpha：控制Pod当前负载在评分中的权重，值越大，负载影响越大。
• beta：控制请求长度在评分中的权重，值越大，请求长度影响越大。
• decayFactor：负载衰减因子，用于平滑负载变化，值越接近1，衰减越慢。
• bucketSeperateLength：请求长度阈值，用于区分长请求和短请求，将请求路由到不同的Bucket。

评分权重：

• weight: 1：评分插件在调度配置中的权重，可根据需要调整。

工作原理

1. 请求分类：根据请求长度与bucketSeperateLength比较，将请求分为长请求和短请求。
2. 负载评分：结合Pod的当前负载和负载衰减因子计算负载评分。
3. 综合评分：根据alpha和beta权重，综合负载评分和请求长度评分。
4. 路由选择：选择评分最低（负载最轻）的Pod进行路由。

其他路由策略 ​

接下来将介绍其他常用的路由策略及其配置方法。

random agg ​

inferencepool:
  inferenceExtension:
    pluginsConfigFile: "epp-aggregate-kv-cache-aware.yaml"
    pluginsCustomConfig:
      epp-aggregate-kv-cache-aware.yaml: |
        apiVersion: inference.networking.x-k8s.io/v1alpha1
        kind: EndpointPickerConfig
        plugins:
        - type: picker-min-random                  # 仅使用随机选择器
        schedulingProfiles:
        - name: default
          plugins:
          - pluginRef: picker-min-random

random pd bucket ​

inferencepool:
  inferenceExtension:
    pluginsConfigFile: "epp-random-pd-bucket.yaml"
    pluginsCustomConfig:
      epp-random-pd-bucket.yaml: |
        apiVersion: inference.networking.x-k8s.io/v1alpha1
        kind: EndpointPickerConfig
        plugins:
        - type: filter-by-pd-label              # PD 标签过滤插件
        - type: picker-random-pd-bucket         # 随机 PD Bucket 选择器
        - type: pd-header-handler                # PD 请求头处理插件
        schedulingProfiles:
        - name: default
          plugins:
          - pluginRef: filter-by-pd-label
          - pluginRef: picker-random-pd-bucket
          - pluginRef: pd-header-handler

• filter-by-pd-label：根据PD角色（Prefill/Decode）和分组ID过滤推理服务实例。

• picker-random-pd-bucket：从符合条件的Pod中随机选择一个，实现基础的负载均衡。

• pd-header-handler：处理PD分离架构所需的请求头信息。

使用AI推理服务 ​

部署完成后，可以通过如下两种方式向Inference Gateway发送推理请求。

• LoadBalancer访问：

  如果集群支持LoadBalancer，Istio Gateway会自动创建LoadBalancer类型的Service。

  shell

  # 获取External IP
  EXTERNAL_IP=$(kubectl get svc -n istio-system istio-ingressgateway -o jsonpath='{.status.loadBalancer.ingress[0].ip}')

  发送请求:

  shell

  curl -X POST http://${EXTERNAL_IP}/v1/chat/completions \
    -H "Content-Type: application/json" \
    -d '{
      "model": "Qwen/Qwen3-8B",
      "messages": [
        {"role": "user", "content": "你好"}
      ],
      "max_tokens": 100,
      "temperature": 0.7,
      "stream": false
    }'

• NodePort访问：

1. 获取节点IP和端口：

   shell

   kubectl get svc -n istio-system istio-ingressgateway

   查看PORT(S)列，例如80:30080/TCP，其中30080是NodePort。

   如果没有ExternalIP，使用InternalIP：

   shell

   NODE_IP=$(kubectl get nodes -o jsonpath='{.items[0].status.addresses[?(@.type=="InternalIP")].address}')
   NODE_PORT=$(kubectl get svc -n istio-system istio-ingressgateway -o jsonpath='{.spec.ports[?(@.port==80)].nodePort}')

2. 发送请求：

   shell

   curl -X POST http://${NODE_IP}:${NODE_PORT}/v1/chat/completions \
     -H "Content-Type: application/json" \
     -d '{
       "model": "Qwen/Qwen3-8B",
       "messages": [
         {"role": "user", "content": "你好"}
       ],
       "max_tokens": 100,
       "temperature": 0.7,
       "stream": false
     }'
