Mooncake Store V3架构双向数据传输 ​

特性介绍 ​

Mooncake Store V3架构在P2P跨机数据通路上进行了升级：在原有反向传输（由数据归属方TransferEngine（TE）发起传输，参见Mooncake P2P架构客户端远程调用）基础上，新增正向传输能力，实现了跨机Put/Get时由访问方或归属方灵活选择TE发起方向，覆盖更多网络拓扑与部署约束。

• 原有反向传输（REVERSE模式）：由数据归属端TE在单次RPC（WriteRemoteData/ReadRemoteData）内完成元数据协调与数据搬移——写时从访问端拉取数据、读时向访问端推送数据，为默认路径且与存量行为一致。
• 新增正向传输（FORWARD模式）：由数据访问端TE在归属端完成缓冲预留或锁定后，对归属端已注册缓冲发起Write/Read，以多阶段RPC配合异步TE完成跨机Put/Get。

该特性打破了Mooncake V3架构跨机数据面仅能由归属端单向发起的限制，在反向传输路径不可达或代价过高时仍可高效完成跨机读写。

应用场景 ​

• 在P2P部署下，部分超节点、特定网卡拓扑约束导致反向传输不可达或代价过高，需由访问端TE直接发起跨机传输。
• 高并发跨机读写场景，希望通过分阶段与分片record表降低元数据路径上的锁争用。

能力范围 ​

• 正向跨机写：通过PreWriteRPC先在归属端预留目标缓冲，再由访问端TE发起Write直接写入该缓冲，最后用WriteCommitRPC提交元数据，使远端数据正式可见；若TE失败或提交前放弃。
• 正向跨机读：通过PinKeyRPC先在归属端锁定目标数据并返回可读缓冲信息，支持同key多读共享，再由访问端TE发起Read将数据拉取到本地；成功读取后不再额外发送UnPinKeyRPC，归属端record由后台线程在租约超时后回收。
• 可配置传输方向：单次Put/Get及BatchPut/BatchGet可通过读写扩展配置指定FORWARD或REVERSE；缺省值为REVERSE。

亮点特征 ​

• 控制面/数据面解耦：RPC仅交换元数据、缓冲描述符与读写记录id，数据由TE在阶段间异步搬移，大块数据不经RPC通道，与RPC带宽、时延解耦。
• 传输方向可配置，默认反向：Put/Get可按请求指定FORWARD或REVERSE，缺省为REVERSE；反向路径控制面与TE均在归属端一次完成，RPC段数少、无多阶段record往返，与现有行为一致，仅在反向不可达或代价过高时用户指定切换成正向数据传输。
• 三阶段缩短持锁范围：仅元数据准备与完成阶段持分片锁/key锁，TE传输阶段不长时间占用key写锁，从而避免将网络与数据搬移时延放进锁内，降低热点key和高并发场景下的锁竞争，提升跨机读写吞吐。
• 会话操作id与租约防竞态：写路径write_operation_id、读路径read_operation_id与归属端deadline共同约束，避免旧请求误操作新会话、读取期间数据被提前回收，提升跨机读写过程中的一致性与安全性。

实现原理 ​

跨机正向写操作流程 ​

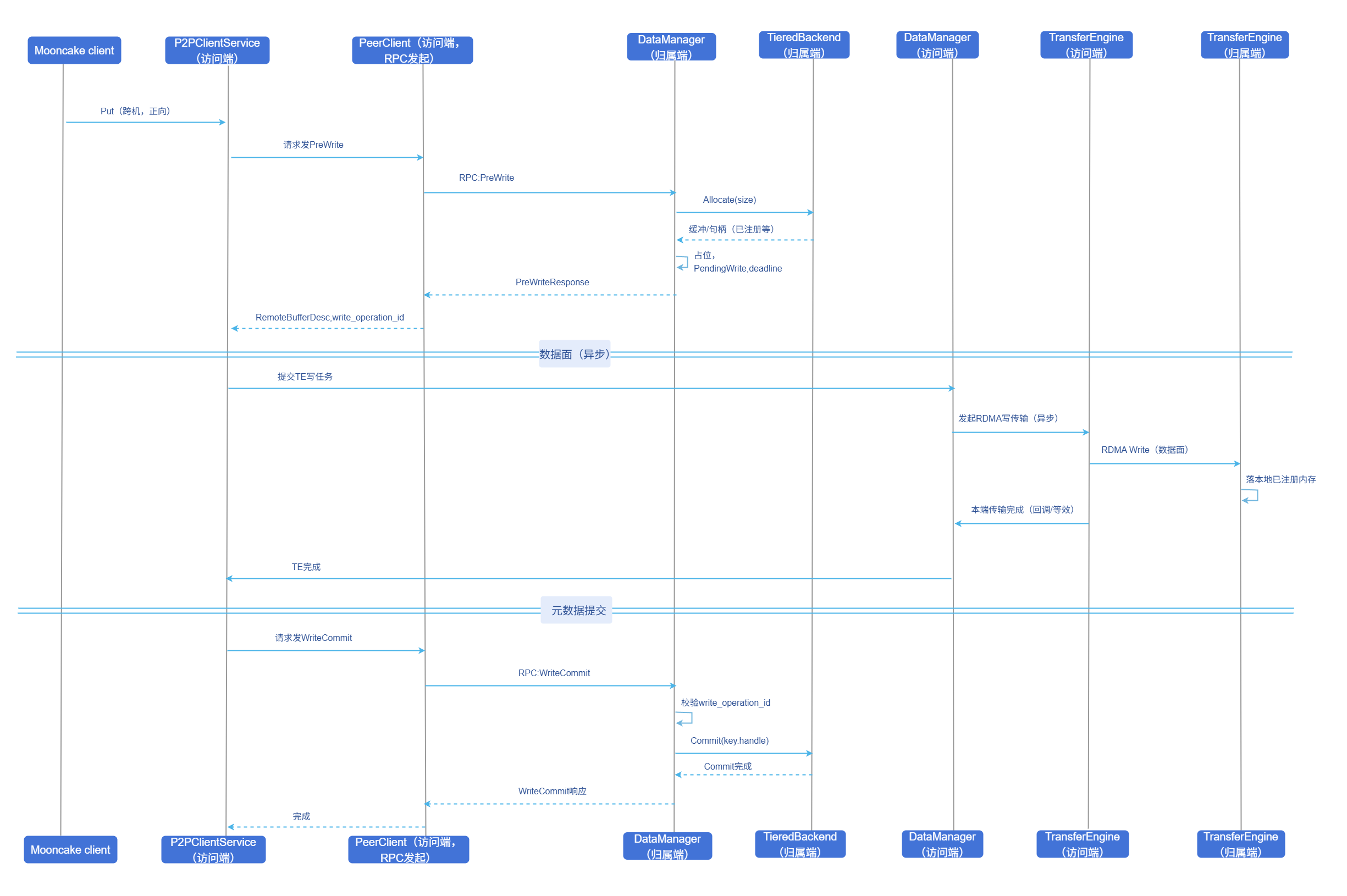

图1 跨机正向写操作时序图

流程说明：

1. 访问端准备跨机Put（配置为正向），由P2PClientService经PeerClient向归属端发起RPC PreWrite。
2. 归属端分配缓冲、创建PendingWriteRecord，返回RemoteBufferDesc与write_operation_id。
3. P2PClientService经本端DataManager向TransferEngine提交异步RDMA Write任务，数据写入归属端已注册内存（此阶段不长时间持有归属端key写锁）。
4. TE在访问端侧完成后，由P2PClientService再次经PeerClient发起RPC WriteCommit；归属端校验write_operation_id与租约后执行TieredBackend::Commit。
5. 异常路径：步骤3中TE失败或上层在提交前放弃时，访问端P2PClientService应对同一key与write_operation_id发起WriteRevoke，由归属端删除pending记录回滚；调用方仍收到原始TE错误。WriteRevoke对可恢复错误可做3次重试。

跨机正向读操作流程 ​

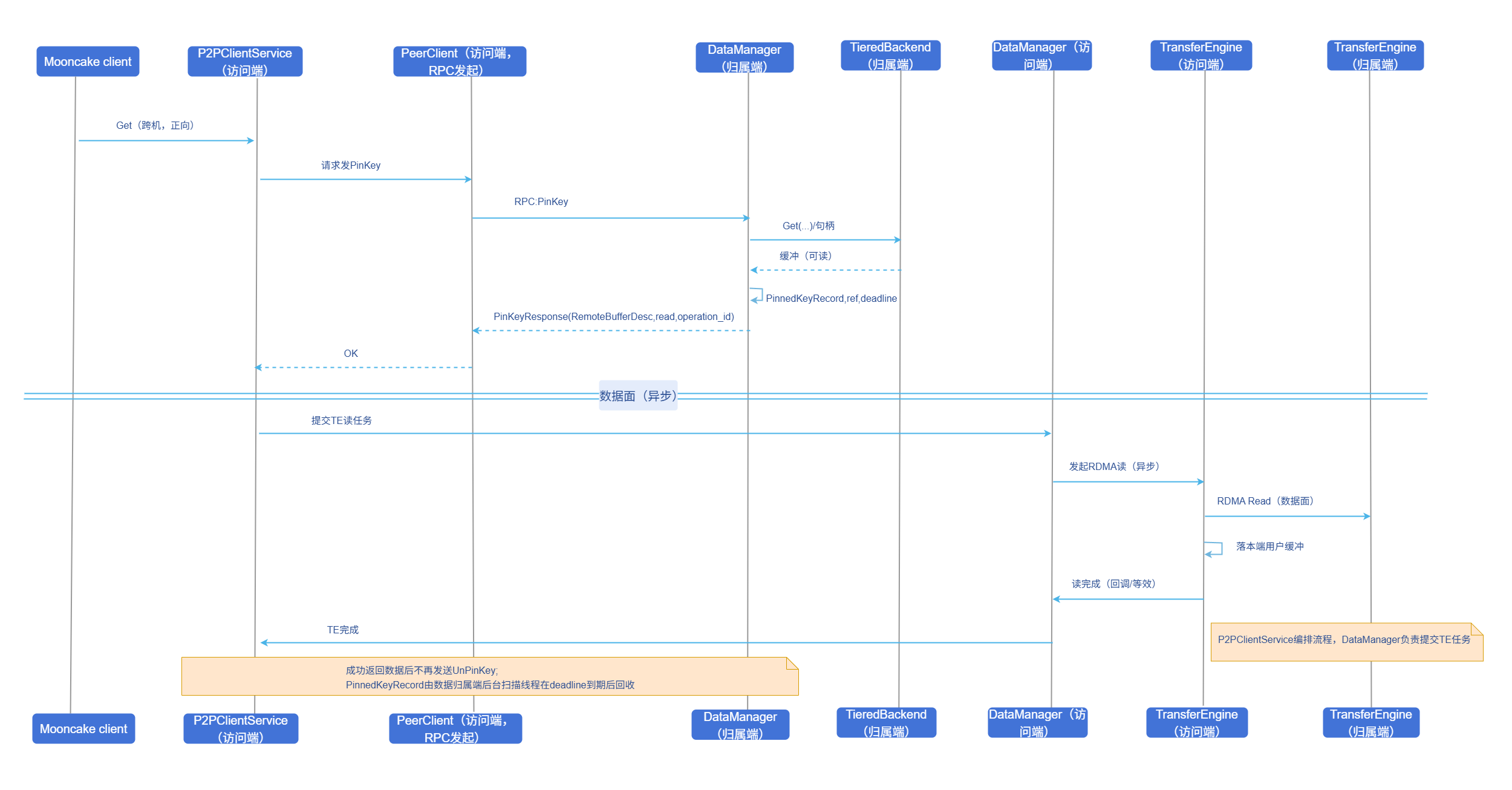

图2 跨机正向读操作时序图

流程说明：

1. 访问端Get（配置为正向）后，由P2PClientService经PeerClient向归属端发起RPC PinKey。
2. 归属端取得可读句柄、创建或续租PinnedKeyRecord，返回RemoteBufferDesc与read_operation_id。
3. P2PClientService经本端DataManager向TransferEngine提交异步RDMA Read任务，在租约有效期内将数据拉取到本端用户缓冲。
4. TE成功后，本次读请求即可直接返回，不再额外发送UnPinKey；归属端PinnedKeyRecord由后台扫描线程在deadline到期后回收。
5. 异常路径：步骤3中TE失败时，访问端P2PClientService才会重试UnPinKey清理pin（策略与写路径WriteRevoke重试次数对齐）；LEASE_EXPIRED可视为清理已生效。

租约与清理 ​

• 租约由归属端读写record内的deadline与操作id共同表达，用于约束中间态的有效期。写路径在WriteCommit时校验write_operation_id与租约；读路径成功后不再发送UnPinKey，而是由后台扫描在deadline到期后回收PinnedKeyRecord。若TE失败需要发送UnPinKey清理，归属端同样会基于read_operation_id与租约判定其是否有效。
• 前台：各阶段RPC命中record时若已过期则先删除再继续判定。
• 后台：按p2p_key_lease_scan_interval_ms周期扫描各shard的ordered_list头部，超时record被回收并释放AllocationHandle强引用。

正向与反向数据面对比 ​

表1 正向与反向数据面原理对比

与相关特性的关系 ​

• 依赖Mooncake P2P架构客户端远程调用：P2P部署、RPC通道、PeerClient/ClientRpcService与反向传输基线能力。
• 依赖TieredBackend：归属端缓冲分配、元数据提交可见与句柄RAII。详见Tier Backend介绍示例。
• 依赖TransferEngine：跨机数据传输整体依赖TE执行，正向与反向路径的数据面均通过TE完成。本特性不涉及TE改动。
• 本特性仅适用于Mooncake Store V3架构，不覆盖其他Store架构。

使用Mooncake Store V3架构双向数据传输 ​

前提条件 ​

• 部署模式：Mooncake Client与Mooncake Master配置deployment_mode为P2P。
• 硬件与网络：具备RDMA或TCP网卡或其他TE支持的硬件设备，集群内访问端与归属端TE互通；正向路径要求访问端TE能到达归属端缓冲。

背景信息 ​

未配置或显式配置为REVERSE时，仍走WriteRemoteData/ReadRemoteData反向单段路径，与启用本特性前一致。

使用限制 ​

• 架构范围：仅V3 P2P跨机路径；本地写、同进程短路径不强制与跨机正向三阶段一致。
• 写并发：同一key任一时刻最多一条有效PendingWriteRecord，并发PreWrite仅首个成功，其余失败需由调用方重试。
• 租约时长：网络RTT较大或负载高时，应适当增大p2p_key_lease_duration_ms，避免WriteCommit/TE完成前租约过期导致频繁重试。

操作步骤 ​

1. 部署模式：配置deployment_mode为P2P

   Master与Client均需以P2P模式启动。Client还需指定client_rpc_port与tiered_backend_config（本地DRAM等tier配置）。

   bash

   ./mooncake_master --deployment_mode P2P --rpc_port 50051

   ./mooncake_client \
     --master_server_address 127.0.0.1:50051 \
     --port 50052 \
     --client_rpc_port 12345 \
     --deployment_mode P2P \
     --tiered_backend_config '{"tiers":[{"type":"DRAM","capacity":536870912,"priority":100,"allocator_type":"OFFSET"}]}'

   可选环境变量：

   • MOONCAKE_DM_LOCK_SHARD_COUNT：DataManager锁分片数，默认1024（与gflag --lock_shard_count等价语义）。

2. 配置租约

   正向写PreWrite、正向读PinKey等中间态由租约保护。

   • p2p_key_lease_duration_ms：PreWrite/PinKey中间态最长存活时间（ms），超过该数值认为本次跨机读写失败，默认5000。
   • p2p_key_lease_scan_interval_ms：后台清理过期记录扫描周期（ms）；传0时使用内建默认，默认1000。

3. 传输方向

   跨节点数据面由谁发起TE传输：

   • reverse（默认）：反向传输，归属端TE发起；写走WriteRemoteData，读走ReadRemoteData。
   • forward：正向传输，访问端TE发起；写走PreWrite → TE Write → WriteCommit，读走PinKey → TE Read（成功后由归属端lease/扫描释放pin，不再RPC UnPinKey）。

   配置入口：

   • 二进制Client：gflag --p2p_transfer_direction_mode forward
   • Python：setup_p2p_real_client(..., p2p_transfer_direction_mode="forward")

使用示例 ​

V3架构Master启动 ​

下列命令以P2P模式启动Mooncake Master，并开启HTTP元数据服务，供Client在P2P握手与跨机TE建连时交换元数据。

./mooncake_master \
  --deployment_mode P2P \
  --rpc_port 50051 \
  --enable_http_metadata_server 1 \
  --http_metadata_server_port 8000

二进制Client启动 ​

下列命令在P2P模式下同时配置租约与正向传输（forward）。按需将protocol改为rdma并设置--device_names。

./mooncake_client \
  --master_server_address 127.0.0.1:50051 \
  --port 50052 \
  --client_rpc_port 12345 \
  --deployment_mode P2P \
  --tiered_backend_config '{"tiers":[{"type":"DRAM","capacity":536870912,"priority":100,"allocator_type":"OFFSET"}]}' \
  --p2p_key_lease_duration_ms 8000 \
  --p2p_key_lease_scan_interval_ms 1000 \
  --p2p_transfer_direction_mode forward

Python一体化部署 ​

from mooncake.store import MooncakeDistributedStore
import json

store = MooncakeDistributedStore()

tiered_backend_config = {
    "tiers": [
        {
            "type": "DRAM",
            "capacity": 64 * 1024 * 1024,
            "priority": 100,
            "allocator_type": "OFFSET",
        }
    ]
}

ret = store.setup_p2p_real_client(
    local_hostname="10.10.10.21",
    metadata_server="P2PHANDSHAKE",
    tiered_backend_config_json=json.dumps(tiered_backend_config),
    local_buffer_size=16 * 1024 * 1024,
    protocol="tcp",          # 使用RDMA时改为 "rdma" 并设置rdma_devices
    rdma_devices="",
    master_server_addr="127.0.0.1:50051",
    client_rpc_port=12345,
    client_rpc_thread_num=16,
    p2p_key_lease_duration_ms=8000,
    p2p_key_lease_scan_interval_ms=1000,
    p2p_transfer_direction_mode="forward",  # 或 "reverse"（默认）
)
print("setup ret =", ret)
