AI推理弹性伸缩 ​

特性介绍 ​

Elastic Scaler是一个通用的扩缩容决策框架，用于满足不同业务场景下的扩缩容决策需求。

• 在架构上，Elastic Scaler采用插件化机制，支持用户自定义扩缩容决策算法及自定义资源管理逻辑的灵活扩展。
• 在能力上，Elastic Scaler同时支持指标驱动与事件驱动两类扩缩语义，其中事件驱动主要服务于资源需求有显著波动或突发变化的业务场景。

应用场景 ​

Elastic Scaler适用于在Kubernetes集群环境中部署各类业务服务并需要动态资源管理的场景，具体包括：

• 动态负载场景：请求量随时间波动较大，需要根据实际负载动态调整服务实例数量。
• 成本优化场景：在保证服务性能的前提下，通过智能伸缩降低资源成本，提高资源利用率。
• 混合负载场景：长短请求混合、并发量变化的业务场景，需要根据请求特征和实例状态进行智能伸缩。
• 多租户场景：多个租户共享资源，需要根据各租户的SLA要求动态分配资源。
• PD分离架构：在Prefill-Decode分离架构下，需要独立调整P端和D端的资源配比。
• 明确副本数场景：基于外部状态直接指定目标副本数，用于潮汐流量或定时负载切换等需要明确容量目标的场景。

能力范围 ​

• 支持用户在K8s集群部署使用。
• 支持指标驱动扩缩（MetricsTrigger）；内置APA算法，兼容HPA算法。
• 支持事件驱动扩缩（StateTrigger）。
• 支持Resource、External、ExternalServer、Custom四类指标（HPA路径不支持ExternalServer）。
• 支持自定义伸缩算法插件开发与注册调用。
• 支持自定义资源插件开发（通过ResourceScalingGroup）。
• 兼容K8s原生HPA能力。

注意：

• MetricsTrigger下scalingAlgorithm为HPA时，指标类型支持Resource、External、Custom，不支持ExternalServer。
• 使用External、Custom指标时，集群需部署并可用对应的Metrics API（如external.metrics.k8s.io、custom.metrics.k8s.io）；使用ExternalServer时需确保指标端点可达且query可正确返回数值。

亮点特征 ​

• 插件化架构：支持对扩缩容决策算法的插件化接入，使用户能够根据业务特性灵活定义和演进扩缩算法。
• 多触发模式：支持指标驱动（MetricsTrigger）与状态驱动（StateTrigger）两类扩缩语义。
• 多指标体系：支持多种来源的指标（Resource、External、ExternalServer、Custom）作为扩缩决策输入。
• 泛资源管理能力：不再局限于特性资源类型，通过Resource插件机制支持任意自定义资源接入扩缩体系。
• K8s原生集成：基于K8s HPA（Horizontal Pod Autoscaler）和自定义资源扩展，完全兼容K8s生态。

实现原理 ​

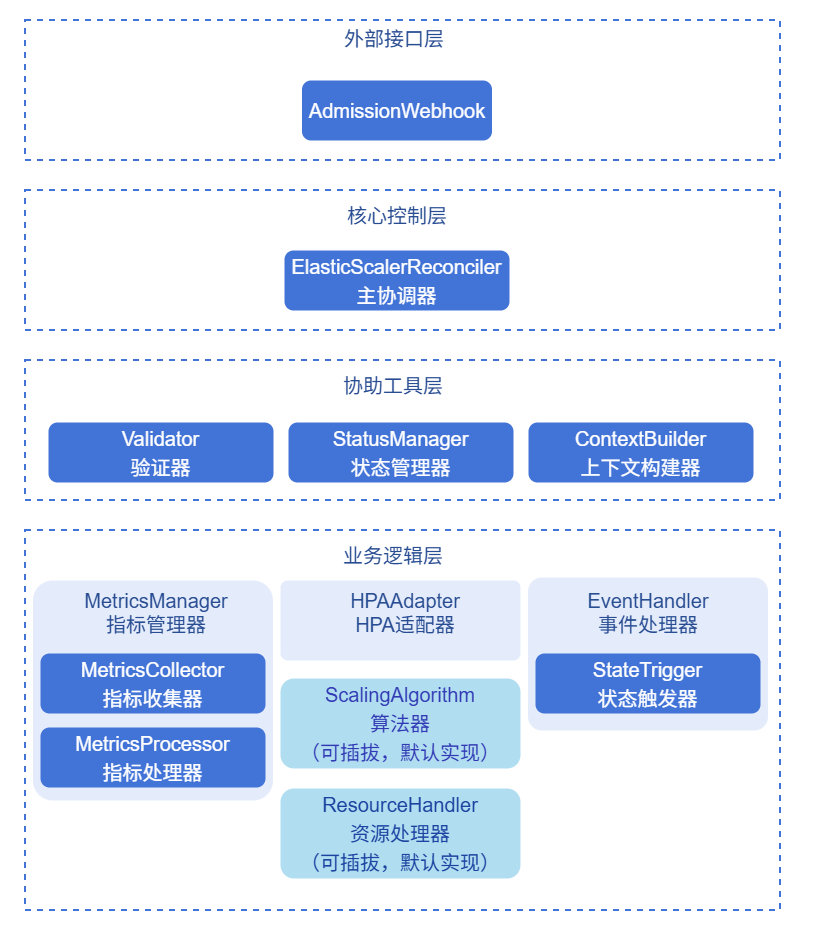

图1 组件架构图

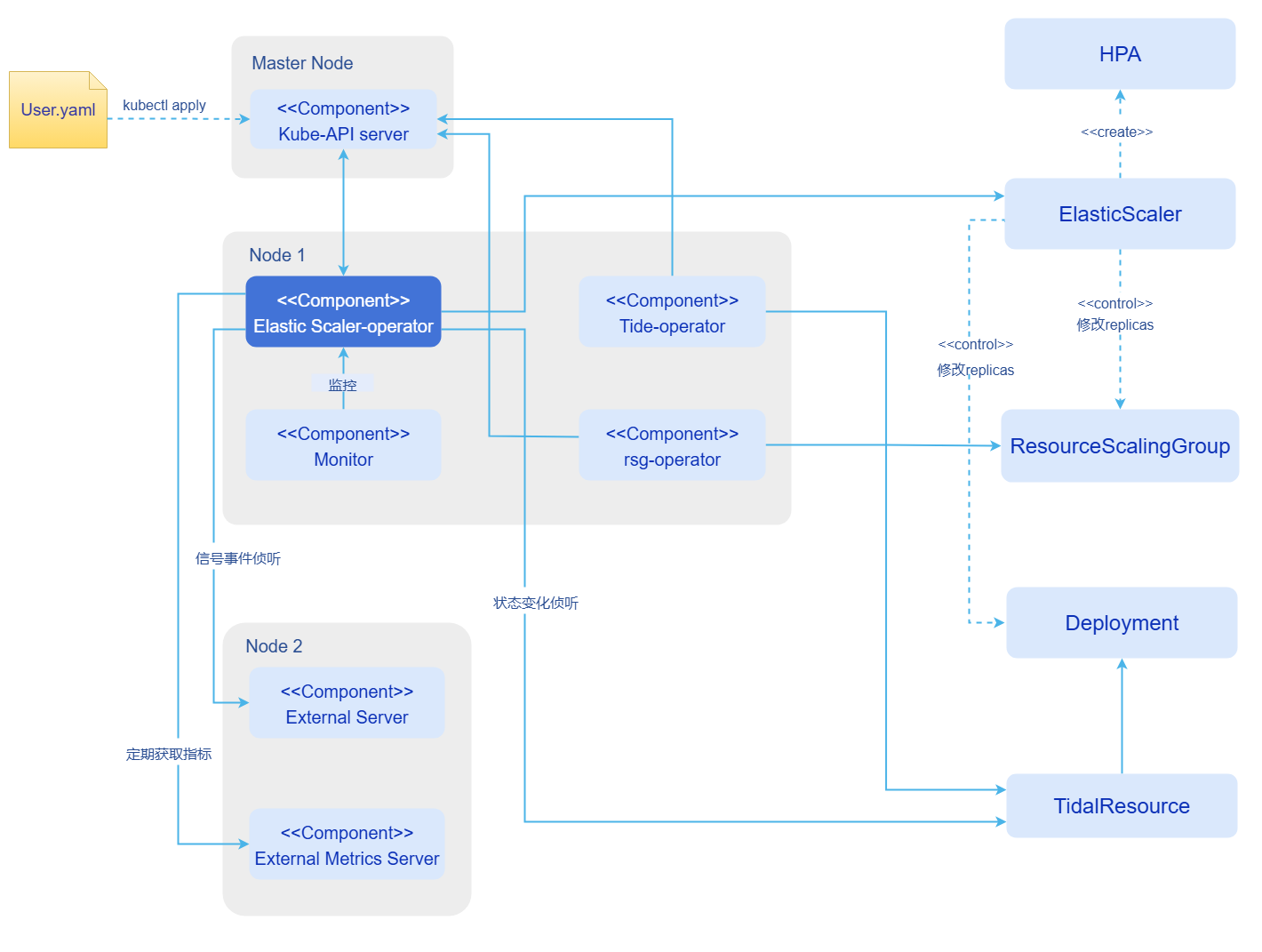

图2 组件部署视图

Elastic Scaler通过统一的Trigger抽象管理不同类型的扩缩容触发源。根据配置的Trigger类型，框架会选择不同的执行路径：

1. MetricsTrigger（指标驱动）：在自定义算法路径下，由ContextBuilder组装指标与算法上下文，由MetricsManager完成指标采集与稳定化，再经伸缩算法计算目标副本数并更新目标资源；在HPA算法路径下，由HPAAdapter创建并维护K8s HPA资源，实际扩缩决策由集群HPA Controller执行。两模块的职责与协作关系见下文ContextBuilder模块与MetricsManager模块。
2. StateTrigger（状态驱动）：Elastic Scaler侦听外部资源的状态变化，读取外部资源status.desiredReplicas字段，并将该值应用到目标资源。适用于潮汐流量、定时负载切换等场景。 具体流程如下:
   1. 外部控制器（如Tidal）计算期望副本数，并写入外部资源的status.desiredReplicas字段。
   2. 外部资源通过标签绑定到ElasticScaler（elasticscaler.io/namespace和elasticscaler.io/name）。
   3. Elastic Scaler侦听外部资源的状态变化，读取status.desiredReplicas字段。
   4. Elastic Scaler将期望副本数应用到目标资源。

从架构上看，Elastic Scaler划分为外部接口层、核心控制层、协调工具层与业务逻辑层。ElasticScalerReconciler位于核心控制层，负责驱动一次完整的协调流程；ContextBuilder位于协调工具层，为各执行组件提供统一上下文；MetricsManager位于业务逻辑层，专责指标驱动模式下的指标采集与稳定化处理。相较早期通过独立MetricsAdapter对外暴露external.metrics.k8s.io的方案，当前实现将MetricsCollector收敛为框架内部组件，由MetricsManager统一编排，降低组件职责重叠。

ContextBuilder模块 ​

ContextBuilder是跨组件交互的上下文管理服务，负责将ElasticScalerCR配置、运行态数据与策略参数组装为统一上下文对象，避免控制器、指标模块与算法模块之间的直接耦合。

主要职责

• 指标链路：通过BuildMetricsContext构建MetricsContext，汇聚Pod列表、ElasticScaler标识（namespace/name）、spec.trigger.metricsTrigger.metrics中的指标规格、指标处理策略（MetricsPolicyConfig）以及本轮采集时间锚点，供MetricsManager及其子模块在同一轮协调中共享。
• 算法决策：通过BuildScalingAlgorithmContext构建ScalingAlgorithmContext，在MetricsManager返回稳定化指标后，注入处理后指标、算法名称与algorithmConfig、副本上下界（minReplicas/maxReplicas）、当前副本数与上次扩缩时间等，供ScalingAlgorithm计算期望副本数。

指标处理策略（MetricsPolicyConfig）

指标稳定化参数在BuildMetricsContext阶段由ContextBuilder统一解析并注入MetricsContext，确保同一轮协调内MetricsProcessor策略一致。用户可在ElasticScaler对象的metadata.annotations中配置下列键（未配置或配置非法时回退内置缺省值）：

表1 指标处理策略注解说明

MetricsManager模块 ​

MetricsManager是指标链路的统一协调入口，仅在MetricsTrigger路径且由框架内完成指标采集与算法决策时发挥作用（典型为自定义算法路径）。对外暴露GetMetrics，对内固定串联MetricsCollector（采集）与MetricsProcessor（稳定化），屏蔽Resource、External、ExternalServer、Custom等指标类型在采集实现上的差异。

子模块职责

• MetricsCollector：按MetricsContext中的指标规格并发采集原始样本。Resource/External/Custom类型通过API Server查询；ExternalServer类型访问外部指标服务（如Prometheus）。采集采用有界并发（默认最多10路）与单指标超时（默认5秒），避免慢指标拖垮整轮协调；结果拆分为成功样本（Raw）与失败明细（Failures）。
• MetricsProcessor：在[CollectionTime - WindowSeconds, CollectionTime]时间窗口内对原始样本做时间归一化、滑动窗口聚合、缺失值处理与可选异常值过滤，输出ProcessedMetricsValue（指标名 + 稳定值），供算法消费；并按GCFactor回收长期不活跃的对象-指标键，防止缓存无限增长。

与ContextBuilder及控制器的协作

在一次MetricsTrigger协调中，指标相关主路径如下：

1. ElasticScalerReconciler调用ContextBuilder.BuildMetricsContext，得到MetricsContext。
2. 调用MetricsManager.GetMetrics(metricsContext)：内部先CollectMetrics再ProcessMetrics。
3. 若存在采集失败项，GetMetrics在返回处理后指标的同时附带MetricsDetail.CollectFailures，控制器据此更新状态（部分成功语义：成功样本仍进入算法，失败项写入状态便于排查）。
4. ContextBuilder.BuildScalingAlgorithmContext将处理后指标与副本信息封装为ScalingAlgorithmContext。
5. ScalingAlgorithm基于该上下文计算期望副本数，再由ResourceHandler应用到目标资源。

说明：

• 使用HPA算法时，扩缩决策由K8s HPA Controller执行，不经过上述MetricsManager→ScalingAlgorithm的完整链路；Elastic Scaler主要负责HPA资源生命周期管理与状态映射。
• 使用APA等内置或注册的自定义算法时，由MetricsManager采集并稳定化指标，再经AlgorithmManager.CalculateDesiredReplicas计算副本并由ResourceHandler执行扩缩。

与相关特性的关系 ​

• EagleEye：兼容EagleEye提供的推理服务近实时监控指标，包括业务运行态、系统运行态、硬件健康等不同粒度的关键指标。当前版本尚未实现与EagleEye的集成。
• Tidal：兼容Tidal组件，使用潮汐算法时Tidal通过status.desiredReplicas字段表达明确的容量目标，Elastic Scaler负责执行。
• ResourceScalingGroup：兼容ResourceScalingGroup CRD，使用自定义资源插件接入决策框架，用于AI资源精细化管理。

安装 ​

本章节分别介绍在已有集群中独立部署Elastic Scaler，以及通过InferNex套件集成部署Elastic Scaler的方法。

独立部署 ​

本节介绍如何在已有推理服务和监控组件的K8s集群中，独立部署Elastic Scaler。

前提条件 ​

在开始安装前，请确保满足以下条件：

• 环境要求:

  • Kubernetes集群：v1.28.0及以上版本。
  • 集群管理员权限：用于安装CRD和集群级资源。
  • Helm工具：用于部署Elastic Scaler和相关组件。

• 硬件要求:

  • Elastic Scaler本身对硬件环境无特殊要求，作为轻量级控制器组件，可运行在标准x86或ARM架构的节点上。

安装Elastic Scaler ​

执行如下命令，安装Elastic Scaler。

helm install elastic-scaler oci://cr.openfuyao.cn/charts/pd-orchestrator --version 26.6.0

从OCI仓库安装pd-orchestrator chart。该chart默认会安装ElasticScaler、RSG和Tidal三个组件，并默认创建一份RSG CR和ElasticScaler CR实例配置。

如果当前仅需部署ElasticScaler Controller，建议显式关闭其他组件和默认示例实例：

helm install elastic-scaler oci://cr.openfuyao.cn/charts/pd-orchestrator --version 26.6.0 \
  --set elastic-scaler.enabled=true \
  --set elastic-scaler.elasticScaler.enabled=false \
  --set resourcescalinggroup.enabled=false \
  --set resourcescalinggroup.instanceConfig.enabled=false \
  --set tidal.enabled=false

说明：

• 部署Elastic Scaler时需要正确配置监控数据源和伸缩目标。
• ElasticScaler CR需要配置正确的目标资源（Deployment、StatefulSet等）和Trigger配置。
• 伸缩策略的详细配置请参考配置伸缩策略章节。

InferNex集成部署 ​

InferNex是一键集成的智能路由、监控与弹性伸缩部署套件， 内部包含elastic-scaler组件。

前提条件 ​

• Kubernetes v1.28.0及以上版本。
• 每个推理节点至少一张推理芯片。
• 每个推理节点至少16GB内存，4CPU核。
• 在线安装能够访问镜像仓库：oci://cr.openfuyao.cn。
• 用户具备创建RBAC资源的权限。

快速安装InferNex ​

InferNex有以下两种途径独立部署：

• 从openFuyao官方制品仓库获取项目安装包。

  1. 从远端仓库安装。

     bash

     helm install infernex oci://cr.openfuyao.cn/charts/infernex --version xxx

     其中xxx需替换为具体项目安装包版本，如0.21.1，infernex为release名称。

     执行安装前请确保：

     • 集群已创建命名空间istio-system（Istio Gateway资源必须部署在此命名空间）和scaling-system。

• 从openFuyao GitCode仓库获取。

  1. 从仓库拉取项目。

     bash

     git clone https://gitcode.com/openFuyao/InferNex.git

  2. 安装部署。

     以release名称infernex为例，在InferNex同级目录下执行如下命令：

     bash

     cd InferNex/charts/infernex
     helm dependency build
     helm install -n <namespace> infernex .

配置伸缩策略 ​

本章节说明如何为不同业务场景配置Elastic Scaler的伸缩策略。

无论选择哪种触发方式，创建或更新ElasticScaler时都会经过准入校验（AdmissionWebhook）；控制器在协调过程中还会结合集群实际状态做补充校验（Validator）。具体规则与排查方式请参见指标驱动扩缩（MetricsTrigger）、事件驱动扩缩（StateTrigger）。

指标驱动扩缩（MetricsTrigger） ​

指标驱动扩缩基于实时指标变化自动调节副本数，适用于持续运行、负载平滑变化的业务场景。

指标处理策略注解配置 ​

指标稳定化策略通过ElasticScaler的metadata.annotations下发，由ContextBuilder模块在BuildMetricsContext阶段解析并注入MetricsContext，供MetricsManager的MetricsProcessor在同一轮协调中使用。注解键名、含义及架构说明见上文指标处理策略（MetricsPolicyConfig）；下列YAML为注解配置示例（可与自定义算法或HPA配置组合使用；策略主要作用于框架内指标采集与稳定化链路，HPA模式下实际扩缩仍由集群HPA Controller执行）。

apiVersion: elasticscaler.io/v1alpha1
kind: ElasticScaler
metadata:
  name: metrics-policy-example
  namespace: ai-inference
  annotations:
    # 滑动统计窗口（秒），须为正整数；未配置或非法时默认 60
    elasticscaler.io/metrics.windowSeconds: "120"
    # 窗口内聚合方式：Average / Max / Min / P90（大小写不敏感）
    elasticscaler.io/metrics.aggregationType: "Max"
    # 缺失样本策略：Ignore / TreatAsZero / Fail（大小写不敏感）
    elasticscaler.io/metrics.missingDataPolicy: "ignore"
    # 历史样本回收系数，须为正整数；未配置或非法时默认 5
    elasticscaler.io/metrics.gcFactor: "8"
    # 是否启用异常值过滤：true / false
    elasticscaler.io/metrics.enableOutlierFilter: "true"
    # 异常值判定阈值，须为正浮点数；未配置或非法时默认 1.5
    elasticscaler.io/metrics.outlierThreshold: "2.5"
spec:
  targetRef:
    apiVersion: apps/v1
    kind: Deployment
    name: vllm-inference

  minReplicas: 2
  maxReplicas: 10

  trigger:
    type: MetricsTrigger
    metricsTrigger:
      # 示例与内置 APA 算法配合；亦可替换为 HPA 或其他已注册算法名
      scalingAlgorithm: APA
      metrics:
      - type: Resource
        resource:
          metricsName: cpu
          target:
            type: Utilization
            averageUtilization: 70

表2 指标处理策略注解取值与缺省值

说明：

• 单个注解取值非法时，该键会被忽略并回退为对应缺省值，不会导致ElasticScaler创建失败。
• 仅配置部分注解时，未配置的项使用上表缺省值。

使用HPA算法 ​

HPA算法基于CPU/内存使用率进行伸缩，利用K8s原生HPA能力。

说明：

• Elastic Scaler在HPA算法模式下会自动创建并管理对应的Kubernetes HPA资源。
• 若将伸缩算法从HPA切换至其他模式（如自定义算法），必须先删除Elastic Scaler实例或手动清理已生成的HPA资源，否则会导致资源管理冲突。
• Elastic Scaler与被管理资源（Deployment、StatefulSet等）需保持一对一映射关系。
• HPA模式下，Elastic Scaler与被管理资源必须部署在同一命名空间内。

apiVersion: elasticscaler.io/v1alpha1
kind: ElasticScaler
metadata:
  name: hpa-scaling-example
  namespace: ai-inference
spec:
  # 伸缩目标
  targetRef:
    apiVersion: apps/v1
    kind: Deployment
    name: vllm-inference

  # 最小/最大副本数
  minReplicas: 2
  maxReplicas: 10

  # 指标驱动触发配置
  trigger:
    type: MetricsTrigger
    metricsTrigger:
      # 使用HPA算法
      scalingAlgorithm: HPA

      # 指标配置
      metrics:
      - type: Resource
        resource:
          metricsName: cpu
          target:
            type: Utilization
            averageUtilization: 70

表3 HPA策略参数说明

使用自定义算法 ​

当scalingAlgorithm不为HPA时，Elastic Scaler在控制器内完成指标采集、稳定化、副本计算与资源更新，不再创建K8s HPA对象。框架内置APA（Average Pod Autoscaling）算法，算法名大小写不敏感；scalingAlgorithm留空时默认使用APA。用户亦可实现ScalingAlgorithm接口并注册到DefaultAlgorithmManager，在CR中通过scalingAlgorithm指定算法名即可调用。

表4 内置APA算法algorithmConfig常用参数

下列示例使用内置APA算法，并通过ExternalServer从Prometheus查询业务指标（query字段用于承载PromQL，与oFEP-0044增强语义一致）：

apiVersion: elasticscaler.io/v1alpha1
kind: ElasticScaler
metadata:
  name: custom-scaling-example
  namespace: ai-inference
  annotations:
    elasticscaler.io/metrics.windowSeconds: "120"
    elasticscaler.io/metrics.aggregationType: "Max"
spec:
  targetRef:
    apiVersion: apps/v1
    kind: Deployment
    name: vllm-inference

  minReplicas: 2
  maxReplicas: 10

  trigger:
    type: MetricsTrigger
    metricsTrigger:
      scalingAlgorithm: APA
      algorithmConfig:
        upTolerance: "0.1"
        downTolerance: "0.1"
        maxScaleUpRate: "2.0"
        maxScaleDownRate: "2.0"
      metrics:
      - type: ExternalServer
        externalServer:
          metricsName: inference_qps
          target: "100"
          endpoint: "http://prometheus.monitoring.svc:9090/api/v1/query"
          query: "sum(rate(http_requests_total{job=\"vllm\"}[1m]))"
          protocol: http

表5 自定义算法（非HPA）策略参数说明

AdmissionWebhook与Validator补充说明 ​

AdmissionWebhook（创建/更新时）

• 使用kubectl apply、kubectl create或kubectl edit向集群提交ElasticScaler资源时，若spec校验未通过，API Server会拒绝该请求；常见错误提示为“admission webhook denied the request”。返回信息中会给出具体字段路径（如spec.trigger.metricsTrigger、invalid metric at index N），请据此修改您用于创建或更新该实例的ElasticScaler CR清单YAML（即通过上述命令提交的那份配置文件，而非集群内其他无关清单）。
• 与MetricsTrigger相关的规格要求包括：
  • spec.trigger.type为MetricsTrigger时，只能配置spec.trigger.metricsTrigger，不要同时填写stateTrigger。
  • scalingAlgorithm不能为空；metrics至少包含一条指标。
  • 每条metrics[]需按type只填对应子结构（Resource/External/ExternalServer），且必填字段齐全；若scalingAlgorithm为HPA，不能使用ExternalServer类型指标，否则会提示某条metric不合法。
• 以下字段所有触发方式都会校验：spec.targetRef的apiVersion、kind、name必填；minReplicas/maxReplicas取值合法且maxReplicas >= minReplicas；spec.trigger.type须为MetricsTrigger或StateTrigger。

Validator（控制器运行中）

• 准入通过后，控制器仍会校验：填写的targetRef在集群中是否真实存在；是否已有另一个ElasticScaler管理同一targetRef（需保持一对一）。
• 若scalingAlgorithm不是HPA，控制器会检查该算法名是否已在运行环境中注册；未注册时，对象可能创建成功，但会在.status.conditions中出现Validated=False、reason=ValidationFailed。
• 请执行命令kubectl describe elasticscalers <名称> -n <命名空间>，查看type=Validated条件；校验失败时，message字段中的说明即为原因。

事件驱动扩缩（StateTrigger） ​

状态驱动扩缩基于外部资源状态变化触发，适用于潮汐流量、定时负载切换等需要明确容量目标的场景。

apiVersion: tidal.io/v1alpha1
kind: Tidal
metadata:
  name: tidal-frequent-test
  namespace: ai-inference
  labels:
    elasticscaler.io/name: state-scaling-example
    elasticscaler.io/namespace: ai-inference
spec:
  targetRef:
    apiVersion: apps/v1
    kind: Deployment
    name: elastic-scaler-state-test   # 改成你要伸缩的 Deployment 名称
    namespace: ai-inference
  triggers:
    times:
      rules:
        - name: time1
          cron: "CRON_TZ=Asia/Shanghai 0 50 16 * * *"
          replicas: 3
          description: time1
        - name: time2
          cron: "CRON_TZ=Asia/Shanghai 0 0 8 * * *"
          replicas: 5
          description: time2

apiVersion: elasticscaler.io/v1alpha1
kind: ElasticScaler
metadata:
  name: state-scaling-example
  namespace: ai-inference
spec:
  # 伸缩目标
  targetRef:
    apiVersion: tidal.io/v1alpha1
    kind: Tidal
    name: tidal-frequent-test

  # 状态驱动触发配置
  trigger:
    type: StateTrigger
    stateTrigger: {}

表6 StateTrigger参数说明

AdmissionWebhook与Validator补充说明 ​

AdmissionWebhook（创建/更新时）

• 当spec.trigger.type为StateTrigger时，必须配置spec.trigger.stateTrigger（允许写成空对象{}）；不要同时配置metricsTrigger。
• 如与上述结构不一致，创建或更新会被拒绝，错误信息中通常会出现stateTrigger或only stateTrigger等提示。

Validator（控制器运行中）

• 除与所有模式相同的校验外（targetRef指向的资源必须存在、同一targetRef只能被一个ElasticScaler管理），StateTrigger还要求：targetRef指向的资源在集群中已有**status，且status下至少具备replicas或desiredReplicas**之一（供状态驱动读取期望副本）。若外部控制器尚未写入状态，可能出现Validated=False。
• 同样请执行命令kubectl describe elasticscalers <名称> -n <命名空间>，查看Validated条件，并根据message字段排查原因。

使用弹性伸缩 ​

本章节演示如何在集群中查看、监控和管理Elastic Scaler的伸缩行为。

查看伸缩策略 ​

# 查看所有ElasticScaler资源
kubectl get elasticscalers -n <NAMESPACE>

# 查看特定ElasticScaler详情
kubectl describe elasticscalers <SCALER_NAME> -n <NAMESPACE>

查看伸缩事件 ​

# 查看伸缩事件
kubectl get events -n <NAMESPACE> --field-selector involvedObject.kind=ElasticScaler

# 查看控制器日志
kubectl logs -n <NAMESPACE> -l control-plane=<RELEASE-NAME>-elastic-scaler-controller-manager -f

禁用/启用伸缩策略 ​

Elastic Scaler通过删除CR来禁用伸缩策略，创建CR来启用。

# 禁用伸缩策略（删除CR）
kubectl delete elasticscalers <SCALER_NAME> -n <NAMESPACE>

# 启用伸缩策略（创建CR）
kubectl apply -f <elastic-scaler-config>.yaml

常见问题 ​

1. 支持哪些类型的指标？

MetricsTrigger下支持四类指标：Resource（CPU/内存等）、External（external.metrics.k8s.io）、Custom（custom.metrics.k8s.io）、ExternalServer（HTTP/HTTPS访问外部指标服务，支持query承载PromQL）。其中HPA算法路径不支持ExternalServer；非HPA路径（如内置APA）四类均可配置，具体采集依赖集群Metrics API或外部端点可用性。

2. 如何调测伸缩策略？

可通过kubectl describe elasticscalers查看Validated、MetricsPipeline、ScalingCalculated等条件，结合Controller日志与K8s事件排查。非HPA路径下，MetricsPipeline会反映指标采集是全量成功还是部分成功（MetricsPartialSuccess）。

3. StateTrigger如何工作？

StateTrigger模式下，外部控制器（如Tidal）计算期望副本数并写入外部资源的status.desiredReplicas字段。Elastic Scaler侦听外部资源的状态变化，读取该字段并应用到目标资源。外部资源需要通过标签elasticscaler.io/namespace和elasticscaler.io/name绑定到ElasticScaler。

4. 如何开发自定义伸缩算法？

框架内置APA算法，可直接将scalingAlgorithm设为APA（或留空使用默认）。若需扩展，实现ScalingAlgorithm接口并通过DefaultAlgorithmManager.RegisterAlgorithm()注册后，在CR的scalingAlgorithm字段填写注册名即可；控制器经AlgorithmManager.CalculateDesiredReplicas调用。详细步骤见插件开发指南。

5. HPA与APA（自定义算法路径）如何切换？

自定义伸缩算法需要实现ScalingAlgorithm接口，并通过DefaultRegistry.Register()方法注册算法。详细开发指南请参考插件开发指南。

将scalingAlgorithm从HPA改为非HPA算法（或反向）前，建议先删除ElasticScaler实例，或手动清理残留的HPA资源，避免OwnerReference与副本管理冲突。切换后非HPA路径会由控制器直接更新目标资源副本。

6. 如何支持自定义资源类型？

通过实现ResourceHandler接口并使用RegisterResourceHandler()方法注册，可以支持任意自定义资源类型。自定义资源需要实现GetCurrentReplicas()、UpdateReplicas()等方法。
