AI推理KVCache索引管理 ​

特性介绍 ​

cache-indexer是面向大语言模型推理场景的全局KVCache索引组件，统一维护L1（推理实例本地HBM）与L3（推理实例内存缓存）两层KVCache视图。路由组件可调用cache-indexer查询候选推理实例的KVCache命中率，从而进行更准确的请求级调度。

应用场景 ​

cache-indexer适用于在Kubernetes集群中部署大语言模型推理服务，并需要基于KVCache命中情况优化请求路由的场景。

• 多实例推理后端：多个vLLM实例同时提供服务，需要根据请求前缀缓存命中情况选择更合适的实例。
• KVCache感知路由：Hermes-router等路由组件需要获取L1/L3命中率，用于KVCache aware类路由策略。
• 分布式缓存复用：推理服务使用Mooncake等分布式缓存管理系统，希望将已下沉到内存的KVCache纳入调度依据。
• 动态扩缩容场景：推理实例或Mooncake Master发生上下线时，需要cache-indexer自动发现并更新索引采集目标。

能力范围 ​

cache-indexer当前提供以下能力：

• 支持通过Kubernetes Pod label动态发现vLLM Pod与Mooncake Master Pod。
• 支持订阅vLLM ZMQ KV-event，维护L1 KVCache索引。
• 支持轮询Mooncake Master，维护L3 KVCache索引。
• 支持通过/kv-cache/hit-rate接口查询候选实例的L1/L3 KVCache命中率。
• 支持通过Helm Chart独立部署，也支持作为InferNex子组件集成部署。

说明：

• cache-indexer不包含tokenizer能力，调用方需要在请求中传入已经完成编码的token_ids。
• 因Mooncake V1暂未提供SSD层KVCache查询接口，L3索引不包含SSD中的KVCache信息。

软件依赖 ​

cache-indexer的L1/L3命中率依赖推理引擎、分布式缓存管理系统与自身配置保持一致。当前已验证组合如下。

表1 cache-indexer依赖组件

亮点特征 ​

• L1/L3双层视图：同时维护推理实例本地HBM缓存和分布式内存缓存视图。
• 统一KVCache block计算机制：复刻vLLM block hash计算逻辑，使查询侧计算结果与vLLM事件、Mooncake key对齐。
• 动态服务发现：周期发现vLLM Pod与Mooncake Master Pod，自动驱动订阅和轮询目标更新。
• 轻量接口：只接收token_ids、block_size、cache_salt等必要输入，不在cache-indexer内执行tokenizer。

实现原理 ​

cache-indexer位于路由决策路径上，主链路如下。

1. cache-indexer通过Kubernetes API Server列举带特定label的vLLM Pod与Mooncake Master Pod，构造发现快照。
2. 对每个vLLM Pod启动一路ZMQ SUB，订阅BlockStored / BlockRemoved / AllBlocksCleared事件，写入L1索引。
3. 对Mooncake Master周期调用GET /get_all_keys和GET /query_key，拉取block副本列表，并通过GET /get_all_segments解析vLLM Pod IP地址到Mooncake client传输端点的映射，写入L3索引。
4. 路由组件调用POST /kv-cache/hit-rate，cache-indexer在L1/L3两张索引上分别计算最长连续前缀命中并返回。

总体架构如下。

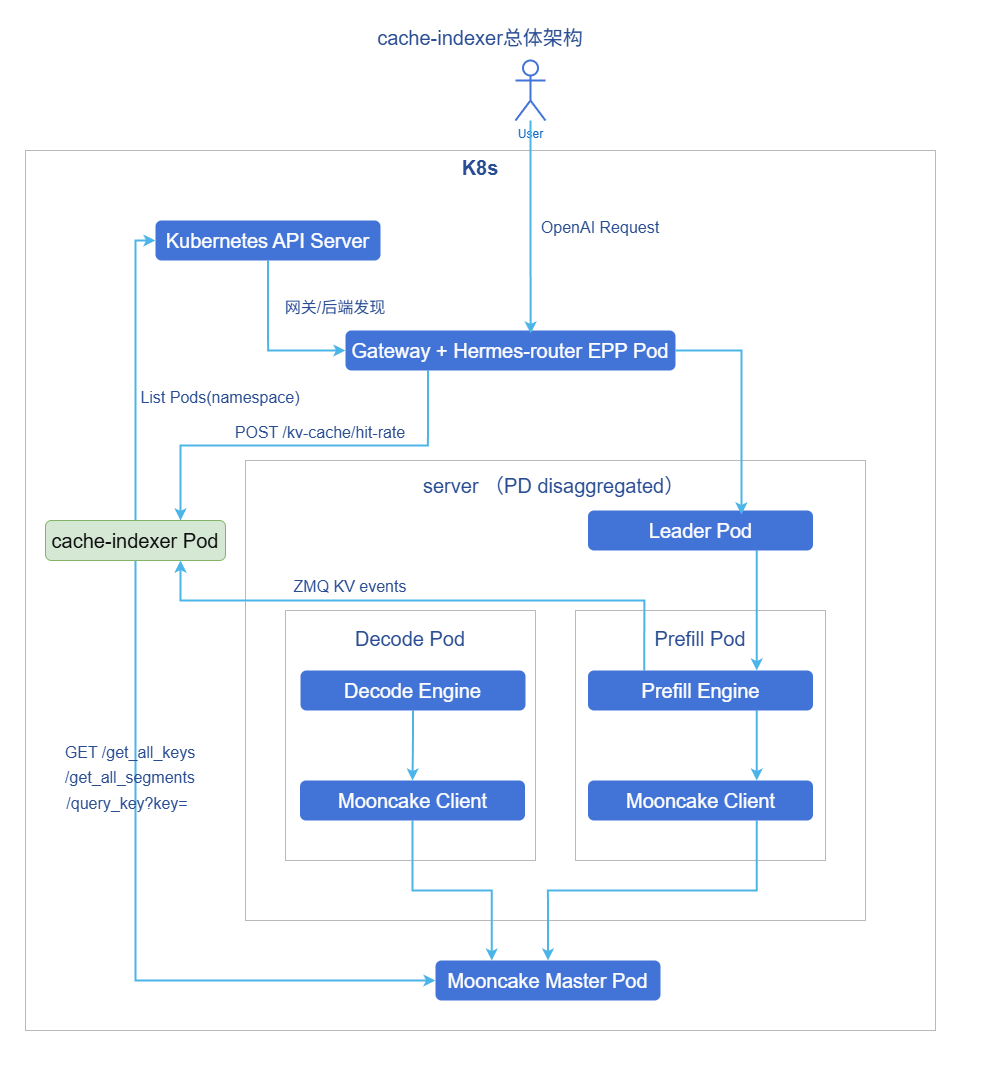

图1 cache-indexer总体架构

安装 ​

独立部署 ​

本节介绍在已有推理引擎和分布式缓存管理系统的集群中，单独部署cache-indexer。

组件规格 ​

cache-indexer独立部署时，需要配套组件提供可采集的L1/L3数据。

说明：

不部署推理引擎和分布式缓存管理系统时，cache-indexer Pod仍可启动，健康检查和查询接口可访问，但L1/L3命中率均为0。

前提条件 ​

在开始安装前，请确保满足以下条件。

• 环境要求

  • Kubernetes集群：1.28+。
  • Helm工具：用于部署cache-indexer chart。
  • 用户具备在目标命名空间创建Deployment、Service、ConfigMap、ServiceAccount、Role、RoleBinding的权限。

• 组件要求

  • 如需L1命中率，集群中需要部署vLLM推理实例，并按推理引擎（以vLLM为例）章节配置标签、环境变量、启动参数和ZMQ端口。
  • 如需L3命中率，集群中需要部署Mooncake Master与Mooncake client，并按分布式缓存管理系统（以Mooncake为例）章节配置标签、端口和client参数。
  • 如仅验证cache-indexer安装与接口连通性，可先不部署推理引擎和分布式缓存管理系统。

• 硬件要求

  • cache-indexer本身无特殊硬件要求，可运行在标准CPU节点上。

快速安装 ​

1. 拉取cache-indexer Helm Chart包。

   bash

   helm pull oci://cr.openfuyao.cn/charts/cache-indexer --version 26.6.0

2. 解压Chart包。

   bash

   tar -xzvf cache-indexer-26.6.0.tgz

3. 安装cache-indexer。

   bash

   helm -n <NAMESPACE> install <RELEASE_NAME> ./cache-indexer

   参数说明如下。

   • <NAMESPACE>：cache-indexer的安装命名空间，也是默认服务发现范围。
   • <RELEASE_NAME>：Helm release名称，主要影响Deployment、ConfigMap、ServiceAccount等资源名。
   • --create-namespace（可选）：新创建命名空间时使用。

4. 验证部署。

   bash

   kubectl -n <NAMESPACE> get pod -l app.kubernetes.io/name=cache-indexer
   kubectl -n <NAMESPACE> get svc cache-indexer-service

InferNex集成部署 ​

本节介绍通过InferNex集成部署cache-indexer。

组件规格 ​

InferNex是openFuyao社区提供的AI推理服务软件套件，现已集成cache-indexer。通过InferNex部署时，至少需要开启以下组件。

表2 通过InferNex部署时组件最小集

InferNex最新Chart中，vLLM、Mooncake、cache-indexer的关键联动配置已在values中暴露；部署时需要确保PYTHONHASHSEED、Hash算法、ZMQ端口名和Mooncake Master HTTP端口名保持一致。

前提条件 ​

• Kubernetes集群可访问oci://cr.openfuyao.cn或用户已准备离线Chart包。
• 已具备InferNex所需的推理硬件、镜像拉取权限和Helm安装权限。

快速安装 ​

1. 拉取InferNex Chart包。版本使用release-26.6.0。

   bash

   helm pull oci://cr.openfuyao.cn/charts/infernex --version 26.6.0

2. 解压Chart包。

   bash

   tar -xzvf infernex-26.6.0.tgz

3. 根据环境修改values.yaml。至少确认以下开关和参数。

   yaml

   inference-backend:
     services:
       - enabled: true
         kvTransferConfig:
           mooncake:
             use_store: true

   hermes-router:
     enabled: true

   cache-indexer:
     enabled: true

4. 安装InferNex。以下命令以release名称infernex为例。

   bash

   helm install -n <namespace> infernex ./infernex

具体部署方式与网关、后端、模型配置请参考InferNex用户手册。

使用KVCache命中率查询服务 ​

cache-indexer对外提供集群内部接口POST /kv-cache/hit-rate。该接口当前主要由Hermes-router等集群内部路由组件调用，不面向集群外部用户直接暴露。

调用流程如下。

1. 路由组件构造候选推理实例IP地址列表，调用cache-indexer的/kv-cache/hit-rate。

   请求示例如下。

   bash

   curl -X POST http://cache-indexer-service:8080/kv-cache/hit-rate \
     -H 'Content-Type: application/json' \
     -d '{
       "server_ip": ["this.is.pod.ip"],
       "body": {
         "token_ids": [9707, 0, 358, 3900, 374, 1234, 5678, 9012],
         "cache_salt": "",
         "block_size": 128
       }
     }'

   请求参数说明如下。

   表3 请求参数说明

   参数	说明
   server_ip	候选推理实例Pod 地址列表，cache-indexer按输入顺序返回评分结果。
   body.token_ids	已由上游tokenizer完成编码的token ID序列。
   body.cache_salt	与对应vLLM推理请求实际使用的cache_salt一致；未使用时传空字符串。
   body.block_size	与vLLM--block-size一致的KV block大小，建议为128的倍数。

2. cache-indexer根据token_ids、block_size、cache_salt计算请求block hash序列。

3. cache-indexer分别查询L1/L3索引，返回每个候选实例的命中率。 响应示例如下。

   json

   {
     "server_score_list": [
       {
         "server_ip": "this.is.pod.ip",
         "l1_hit_ratio": 1.0,
         "l3_hit_ratio": 1.0
       }
     ],
     "message": "",
     "status": 0
   }

   响应参数说明如下。

   表4 响应参数说明

   参数	说明
   server_score_list[].server_ip	候选推理实例Pod IP地址。
   server_score_list[].l1_hit_ratio	L1最长连续前缀命中率，范围[0,1]。
   server_score_list[].l3_hit_ratio	L3最长连续前缀命中率，范围[0,1]。
   message	业务提示信息，正常返回为空字符串。
   status	业务状态码。成功返回0；错误场景下按当前实现返回对应HTTP状态码，包括400（空请求体、非法JSON、未知字段、server_ip为空或block_size小于等于 0）、405（请求方法不是 POST）、413（请求体超过大小限制）和500（命中率计算失败）。

参数配置说明 ​

cache-indexer ​

对应配置文件见cache-indexervalues.yaml。

image:
  repository: "cr.openfuyao.cn/openfuyao/cache-indexer"
  tag: "26.6.0"
  pullPolicy: IfNotPresent

service:
  name: cache-indexer-service
  port: 8080
  targetPort: 28080

resources:
  limits:
    cpu: "1"
    memory: 2Gi
  requests:
    cpu: 100m
    memory: 128Mi

log:
  level: info

http:
  shutdownTimeout: 10s
  readHeaderTimeout: 10s
  readTimeout: 30s
  writeTimeout: 30s
  idleTimeout: 120s
  maxHeaderBytes: 1048576
  maxHitRateBodyBytes: 4194304

blockKey:
  pythonHashSeed: "0"
  prefixCachingHashAlgo: sha256_cbor
  useIntBlockHashes: true

discovery:
  refreshInterval: 10s
  segmentsFetchTimeout: 2s
  labels:
    engineKey: openfuyao.com/engine
    engineValue: vllm
    pdRoleKey: openfuyao.com/pdRole
    pdRoleValue: [prefill, aggregate]
    kvManagerKey: openfuyao.com/kvmanager
    kvManagerValue: mooncake
  vllm:
    zmqPortName: zmq-pub
  mooncakeMaster:
    httpPortName: http
    rpcPortName: rpc
    httpPort: 9003
    rpcPort: 0

ingest:
  l1:
    backoffInitial: 1s
    backoffMax: 30s
  l3:
    scheme: http
    pollInterval: 10s
    httpTimeout: 5s

serviceAccount:
  create: true
  name: ""

podAnnotations: {}
podLabels: {}
nodeSelector: {}
tolerations: []
affinity: {}

表5 Helm Chart关键参数说明

推理引擎（以vLLM为例） ​

以下片段示意vLLM Pod / Deployment中与cache-indexer联动的关键字段，不是一份完整部署清单。

metadata:
  labels:
    openfuyao.com/engine: vllm
    openfuyao.com/pdRole: aggregate

spec:
  containers:
    - name: vllm
      env:
        - name: PYTHONHASHSEED
          value: "0"
        - name: VLLM_KV_EVENTS_USE_INT_BLOCK_HASHES
          value: "1"
      args:
        - --enable-prefix-caching
        - --block-size=128
        - --prefix-caching-hash-algo=sha256_cbor
        - --kv-events-config={"enable_kv_cache_events":true,"publisher":"zmq","topic":"kv-events"}
      ports:
        - name: zmq-pub
          containerPort: 5557

表6 推理引擎（vLLM）关键参数说明

分布式缓存管理系统（以Mooncake为例） ​

以下片段分别示意Mooncake Master Pod / Deployment、Service和Mooncake client中与cache-indexer联动的关键字段，不是一份完整部署清单。

Mooncake Master Pod/Deployment ​

metadata:
  labels:
    openfuyao.com/kvmanager: mooncake

spec:
  containers:
    - name: mooncake-master
      args:
        - --port=50051
        - --metrics_port=9003
      ports:
        - name: rpc
          containerPort: 50051
        - name: http
          containerPort: 9003

表7 Mooncake Master关键参数说明

Mooncake Master Service ​

Mooncake Master需要对外提供admin HTTP Service端口，以支持cache-indexer轮询获取L3 KVCache信息。

service:
  ports:
    - name: rpc
      port: 30089
      targetPort: rpc
    - name: http
      port: 9003
      targetPort: http

表8 Mooncake Service关键参数说明

Mooncake client配置 ​

Mooncake client实际负责管理本地内存中的KVCache，需要配置以确保能被cache-indexer正确识别。

mooncake:
  use_store: true
  config: |
    local_hostname: "$POD_IP"
    metadata_server: "redis://redis-service:6379"
    master_server_address: "mooncake-master-service:30089"
    device_name: ""
    protocol: "ascend"
    global_segment_size: 42949672960
    use_ascend_direct: true

表9 Mooncake Client关键参数说明
