KubeVirt

特性介绍

KubeVirt是由云原生计算基金会（CNCF）赞助的开源项目，也是红帽OpenShift虚拟化技术的核心底座。它旨在将传统虚拟机（VM）工作负载无缝集成到Kubernetes生态中。通过KubeVirt，用户可以在同一个Kubernetes集群中同时管理容器化应用和传统虚拟机。虚拟机被封装在容器中运行，既保留了传统虚拟化的兼容性和隔离性，又能享受Kubernetes提供的编排、调度、网络策略及声明式API等云原生能力。这使得企业能够在统一的混合云平台上平滑迁移和运行遗留应用。

应用场景

边缘计算：在边缘计算场景中，往往同时存在新开发的云原生应用和难以容器化的传统服务。KubeVirt允许在边缘Kubernetes集群中统一运行这两类工作负载。例如：IoT边缘节点可以利用KubeVirt部署基于虚拟机的旧版操作系统服务，同时让该服务与容器化微服务共享底层的网络和存储资源，降低硬件成本并简化管理。
混合云与私有云：KubeVirt使Kubernetes成为统一的混合云控制平面。通过在裸金属服务器上部署集成了KubeVirt的Kubernetes集群，企业可以实现对虚拟机和容器的统一管理、调度和运维，打破虚拟化与容器化之间的孤岛。

能力范围

架构支持：支持通过声明式CRD（Custom Resource Definition）方式创建ARM64架构的虚拟机。
生命周期管理：提供完整的虚拟机基础生命周期管理能力，包括创建、删除、启动、停止及状态同步。
鲲鹏适配：支持在鲲鹏节点环境下运行虚拟化工作负载。
声明式部署与配置：支持通过 Helm Chart 进行声明式一键部署与全组件统一镜像参数化配置，支持 openFuyao 官方 OCI 制品仓库与传统 Helm 仓库。

亮点特征

ARM64原生支持：在鲲鹏等ARM64服务器上提供稳定的虚拟化基础能力。
统一管控：将VM纳入K8s管理体系，实现“一次部署，全域管理”。
云原生特性继承：虚拟机可复用K8s的网络插件（CNI）、存储插件（CSI）及调度策略。
Helm开箱即用与灵活配置：提供企业级 Helm Chart，一键交付 CRD、RBAC 权限、Operator 控制器及 CR 实例，支持通过 values.yaml 灵活定制软件仿真、副本数、镜像路径及热迁移等高级参数。

实现原理

KubeVirt通过扩展Kubernetes API来管理虚拟机，其核心组件部署在kubevirt命名空间中，如图1所示

图1 KubeVirt交互视图

核心组件说明

KubeVirt引入了一组新的CRD资源和核心控制器组件：

新增CRD资源

VirtualMachine(VM)：高阶资源对象，用于定义虚拟机的期望状态（如运行、停止）及配置变更。类似于K8s中的Deployment。
VirtualMachineInstance(VMI)：代表实际运行的虚拟机实例。类似于K8s中的Pod，是调度和执行的基本单元。
VirtualMachineInstanceReplicaSet：类似于Pod的ReplicaSet，用于批量管理和维持同构虚拟机实例的数量。

核心运行组件

virt-api：作为Kubernetes API的扩展入口。它注册CRD并通过Aggregator机制对外暴露虚拟机操作接口（如start，stop，migrate，console，vnc等），处理用户的REST请求。
virt-controller：集群级控制器。侦听VM和VMI资源的变化，负责协调状态一致性。例如，当用户创建VM时，它会创建对应的VMI和virt-launcher Pod。
virt-handler：以DaemonSet形式部署在每个计算节点上。负责节点级别的VMI生命周期操作（如启动、停止、监控），并提供本地REST接口供virt-api调用以执行控制台连接等操作。
virt-launcher：运行在每个VMI对应的Pod内部。它是一个轻量级容器，内部包含libvirtd和qemu进程，负责实际启动和管理虚拟机。它还启动一个gRPC服务器，供virt-handler进行通信和控制。
libvirtd/qemu：运行在virt-launcher Pod内。libvirt封装了Hypervisor的操作指令，并将其转化为对qemu的请求；qemu则依赖宿主机的KVM模块和硬件虚拟化特性来运行虚拟机。

创建与调度流程

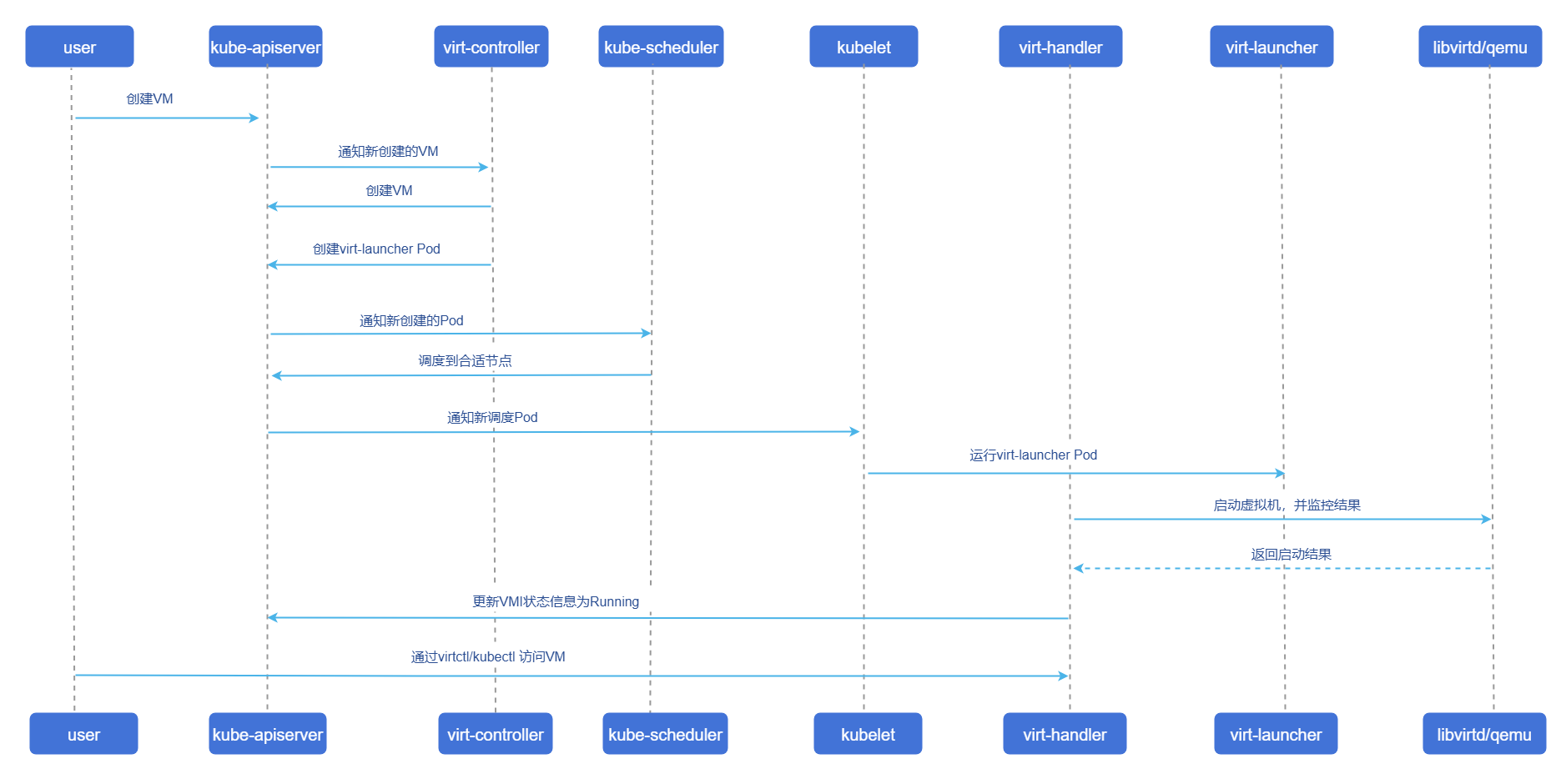

图2 创建与调度流程

与相关特性的关系

特权模式要求：Kubernetes API Server必须启用--allow-privileged=true参数，以允许KubeVirt的特权DaemonSet（virt-handler）运行。
硬件要求：节点必须支持硬件虚拟化（Intel VT-x或AMD-V），并在BIOS中开启。对于ARM64架构，需支持相应的虚拟化扩展。

使用KubeVirt

前提条件

Kubernetes版本：建议使用openFuyao社区推荐版本v1.34.3或兼容版本。
Helm版本：建议使用v3.8.0及以上版本。
安装docker用于构建虚拟机镜像

背景信息

KubeVirt基于Kubernetes原生扩展能力，实现VM与容器统一接入K8s声明式管理API，VM可复用集群编排、调度、网络策略等能力，并支持虚机开关机、热迁移等功能；现需在鲲鹏服务器环境适配落地使用。

使用限制

使用支持虚拟化的硬件。

操作步骤

基础环境准备

1.1 安装依赖软件包

执行如下命令，在所有节点上安装KVM（Kernel-based Virtual Machine）相关依赖。

yum install -y qemu-kvm libvirt virt-install bridge-utils

1.2 验证虚拟化支持

执行如下命令，检查节点是否具备虚拟化条件，确保所有关键项显示PASS：

virt-host-validate qemu

预期输出示例：

QEMU: Checking if device /dev/kvm exists                                   : PASS
QEMU: Checking if device /dev/vhost-net exists                             : PASS
QEMU: Checking if device /dev/net/tun exists                               : PASS
QEMU: Checking for cgroup 'cpu' controller support                         : PASS
QEMU: Checking for cgroup 'cpuacct' controller support                     : PASS
QEMU: Checking for cgroup 'cpuset' controller support                      : PASS
QEMU: Checking for cgroup 'memory' controller support                      : PASS
QEMU: Checking for cgroup 'devices' controller support                     : PASS
QEMU: Checking for cgroup 'blkio' controller support                       : PASS
...

KubeVirt部署

支持通过 Helm Chart 部署（推荐）以及原生 YAML 部署两种方式。

2.1 方式一：使用 Helm 部署（推荐）

openFuyao 提供了统一容器镜像与标准声明式 Helm Chart，支持开箱即用与集中参数管理。

2.1.1 部署方式

选项 1：直接通过 openFuyao 公网 OCI 仓库一键安装（推荐）

无需下载本地 Chart 文件，通过 Helm 客户端直接在线部署：

helm install kubevirt oci://cr.openfuyao.cn/charts/kubevirt \
  --version 0.0.0-of-dev-v1.7.1 \
  --namespace kubevirt \
  --create-namespace

选项 2：通过 openFuyao 社区官方 Helm 仓库安装

# 添加 openFuyao 社区开发仓库
helm repo add openfuyao-dev https://helm.openfuyao.cn/_dev
helm repo update

# 安装 KubeVirt
helm install kubevirt openfuyao-dev/kubevirt \
  --version 0.0.0-of-dev-v1.7.1 \
  --namespace kubevirt \
  --create-namespace

选项 3：拉取 Chart 到本地自定义参数安装

若需离线部署或在内网环境中修改配置后安装：

# 拉取并解压 Chart
helm pull oci://cr.openfuyao.cn/charts/kubevirt --version 0.0.0-of-dev-v1.7.1 --untar

# 修改 ./kubevirt/values.yaml 后执行本地安装
helm install kubevirt ./kubevirt -n kubevirt --create-namespace

2.1.2 自定义参数配置

在通过 Helm 部署时，可通过 --set key=value 或自定义 values.yaml 文件对核心组件及运行参数进行灵活配置。

表1 Helm核心配置参数说明

参数名	类型	默认值	说明
`image.repository`	string	`cr.openfuyao.cn/openfuyao/kubevirt`	KubeVirt 全组件统一容器镜像仓库路径
`image.tag`	string	`of-dev-v1.7.1`	镜像版本 Tag
`image.pullPolicy`	string	`IfNotPresent`	镜像拉取策略（`IfNotPresent` / `Always`）
`global.imagePullSecrets`	list	`[]`	私有镜像仓库凭据 Secret 列表
`operator.replicaCount`	int	`2`	`virt-operator` 高可用副本数
`operator.resources`	object	`requests: { cpu: 10m, memory: 450Mi }`	Operator 控制器最小资源请求
`kubevirt.create`	bool	`true`	是否在安装 Chart 时自动创建 `KubeVirt` CR 实例
`kubevirt.useEmulation`	bool	`true`	是否开启 QEMU 软件仿真（环境无 KVM 硬件虚拟化支持时必须设为 `true`）
`kubevirt.featureGates`	list	`[LiveMigration, Snapshot, HotplugVolumes, DataVolumes, Sidecars, GPU, VGPU]`	启用的 KubeVirt 特性门控列表
`kubevirt.configuration.migrations`	object	`{}`	虚拟机热迁移高级策略参数（如自动收敛、超时时间与并发度）

典型场景配置示例：

场景 1：无硬件虚拟化节点（开启 QEMU 软件仿真，开发/测试推荐）

helm install kubevirt oci://cr.openfuyao.cn/charts/kubevirt \
  --version 0.0.0-of-dev-v1.7.1 \
  -n kubevirt --create-namespace \
  --set kubevirt.useEmulation=true

场景 2：物理机生产环境（全硬件加速，开启热迁移自动收敛与并发调优）

helm install kubevirt oci://cr.openfuyao.cn/charts/kubevirt \
  --version 0.0.0-of-dev-v1.7.1 \
  -n kubevirt --create-namespace \
  --set kubevirt.useEmulation=false \
  --set kubevirt.configuration.migrations.allowAutoConverge=true \
  --set kubevirt.configuration.migrations.parallelMigrationsPerCluster=5

场景 3：离线环境与私有 Harbor 仓库替换

helm install kubevirt oci://cr.openfuyao.cn/charts/kubevirt \
  --version 0.0.0-of-dev-v1.7.1 \
  -n kubevirt --create-namespace \
  --set image.repository="harbor.mycompany.local/openfuyao/kubevirt" \
  --set image.tag="v1.7.1"

2.2 方式二：使用原生 YAML 部署

执行如下命令，下载 virt-operator 配置文件并应用：

# 下载 KubeVirt 1.7.1 版本官方 Operator 部署文件
wget https://github.com/kubevirt/kubevirt/releases/download/v1.7.1/kubevirt-operator.yaml
# 在 Kubernetes 集群中部署 KubeVirt Operator
kubectl apply -f kubevirt-operator.yaml

创建 kubevirt-cr.yaml 文件，定义 KubeVirt 实例：

yaml

# KubeVirt 自定义资源定义（CRD）配置文件
# 用于在 Kubernetes 集群中部署和配置 KubeVirt 虚拟化组件
apiVersion: kubevirt.io/v1
kind: KubeVirt
metadata:
  name: kubevirt
  namespace: kubevirt
spec:
  certificateRotateStrategy: {}
  configuration:
    developerConfiguration:
      useEmulation: false
      featureGates: []
  customizeComponents: {}
  imagePullPolicy: IfNotPresent
  workloadUpdateStrategy: {}

执行如下命令，创建应用配置：

kubectl apply -f kubevirt-cr.yaml

2.3 验证部署状态

执行如下命令，验证各层级组件与调谐状态：

检查 Helm Release 状态（若使用 Helm 部署）：

helm list -n kubevirt

预期输出中 STATUS 为 deployed。

检查 KubeVirt 自定义资源调谐状态：

kubectl get kubevirt -n kubevirt

预期输出中 PHASE 为 Deployed，表示组件及证书初始化就绪。

检查控制面与守护进程 Pod 状态：

kubectl get pods -n kubevirt -o wide

当 virt-operator、virt-api、virt-controller 及各节点 virt-handler 状态均为 Running 且探针 Ready 时，表示部署正常。

检查 CRD 注册情况：

kubectl get crd | grep kubevirt.io | wc -l

预期输出为 17，表明虚拟化 CRD 已全量注册。

2.4 安装 virtctl 客户端

virtctl 是管理 KubeVirt 虚拟机的专用命令行工具，执行如下命令安装 virtctl：

# 下载 ARM64 版本
wget https://github.com/kubevirt/kubevirt/releases/download/v1.7.1/virtctl-v1.7.1-linux-arm64

# 重命名并移动至系统路径
mv virtctl-v1.7.1-linux-arm64 /usr/local/bin/virtctl
chmod +x /usr/local/bin/virtctl

# 验证版本
virtctl version

输出版本信息且Platform显示为Linux/arm64，表示部署成功。

2.5 卸载与清理（可选）

若需从集群中卸载 KubeVirt，需按顺序执行关闭虚拟机、移除 KubeVirt CR 及卸载控制器组件等操作。

说明：
卸载前请确保所有业务虚拟机已正常关机并退出，删除虚拟机为不可逆操作，请谨慎核对后再执行。

执行如下命令进行卸载清理：

关闭并清理运行中的虚拟机：

# 关闭正在运行的虚拟机并确认退出
virtctl stop <vm-name>

# 确认虚拟机停止后，删除虚拟机资源
kubectl delete vm <vm-name>

移除 KubeVirt 自定义资源（CR）（Helm 与 YAML 部署均需执行此步）：

kubectl delete kubevirt kubevirt -n kubevirt

删除 KubeVirt CR 后，KubeVirt Operator 会自动回收并清理其拉起的核心组件（virt-api、virt-controller、virt-handler 等）。

卸载控制器组件：

若使用 Helm 部署，卸载 Helm Release：

helm uninstall kubevirt -n kubevirt

若使用原生 YAML 部署，删除 Operator：

kubectl delete -f kubevirt-operator.yaml

清理残余 Webhook 与 CRD（如需彻底清理集群环境）：

kubectl delete validatingwebhookconfiguration virt-operator-validator virt-api-validator --ignore-not-found=true
kubectl delete mutatingwebhookconfiguration virt-api-mutator --ignore-not-found=true
kubectl get crd -o name | grep kubevirt | xargs -r kubectl delete

制作KubeVirt镜像

3.1 执行如下命令，准备磁盘文件

wget https://dl-cdn.openeuler.openatom.cn/openEuler-22.03-LTS-SP3/virtual_machine_img/aarch64/openEuler-22.03-LTS-SP3-aarch64.qcow2.xz
xz -d openEuler-22.03-LTS-SP3-aarch64.qcow2.xz

3.2 编写Dockerfile

创建Dockerfile将qcow2镜像打包进容器：

FROM openeuler/openeuler:22.03
ADD openEuler-22.03-LTS-SP3-aarch64.qcow2 /disk/disk.qcow2
RUN chmod 644 /disk/disk.qcow2

说明：
此处路径需与4.1中oe-vm.yaml定义中的path保持一致。

3.3 构建并导出镜像

执行如下命令，构建并导出镜像

# 构建镜像
docker build -t openeuler2203-sp3:v1 .

# 导出镜像为tar包
docker save -o openeuler.tar openeuler2203-sp3:v1

3.4 导入镜像到容器运行时

执行如下命令，将镜像导入Kubernetes使用的容器运行时（此处以containerd为例）：

ctr -n k8s.io image import openeuler.tar

创建并运行openEuler虚拟机

4.1. 准备虚拟机定义文件 (oe-vm.yaml)

apiVersion: kubevirt.io/v1
kind: VirtualMachine
metadata:
  name: openeuler-vm
spec:
  running: false  # 初始状态为停止，创建后手动启动
  template:
    metadata:
      labels:
        kubevirt.io/domain: openeuler
    spec:
      domain:
        devices:
          disks:
            - name: rootfs
              disk:
                bus: virtio
            - name: cloudinit
              disk:
                bus: virtio
          interfaces:
            - name: default
              bridge: {}
        resources:
          requests:
            memory: 1Gi
          limits:
            memory: 1Gi
      networks:
        - name: default
          pod: {}
      volumes:
        - name: rootfs
          containerDisk:
            image: openeuler2203-sp3:v1
            path: /disk/disk.qcow2  # 必须与 Dockerfile 中的路径一致
        - name: cloudinit
          cloudInitNoCloud:
            userData: |-
              password: openEuler12#$
              chpasswd: { expire: False }
              ssh_pwauth: True
              packages:
                - nginx
              runcmd:
                - systemctl enable nginx
                - systemctl start nginx

4.2 创建并启动虚拟机

执行如下命令，创建并启动虚拟机

# 创建虚拟机资源
kubectl apply -f oe-vm.yaml

# 查看状态（此时应为 Stopped）
kubectl get vms

# 启动虚拟机
virtctl start openeuler-vm

# 再次查看状态，等待变为 Running
kubectl get vms

4.3 连接虚拟机虚拟机支持virtctl console（串口）、SSH两种登录方式。 openEuler镜像默认登录账号：root，默认密码：openEuler12#$

方式一：执行如下命令，使用virtctl console（串口连接）方式连接虚拟机

virtctl console openeuler-vm

显示以下结果，表示成功连接虚拟机：

[root@master ~]# virtctl console openeuler
Successfully connected to openeuler console. Press Ctrl+] or Ctrl+5 to exit console.

openeuler login: root
Password:
Last login: Thu Mar  5 09:02:51 from 76.3.165.18

Welcome to 5.10.0-182.0.0.95.oe2203sp3.aarch64

System information as of time:  Thu Mar  5 08:23:47 AM UTC 2026

System load:    0.00
Processes:      93
Memory used:    10.2%
Swap used:      0.0%
Usage On:       4%
IP address:     172.27.205.169
Users online:   1

方式二：使用SSH连接

执行如下命令，获取虚拟机IP地址：

kubectl get vmi openeuler-vm -o jsonpath='{.status.interfaces[0].ipAddress}'

显示以下结果，表示成功连接虚拟机

......
Welcome to 5.10.0-182.0.0.95.oe2203sp3.aarch64

System information as of time:  Thu Mar  5 08:23:47 AM UTC 2026

System load:    0.00
Processes:      93
Memory used:    10.2%
Swap used:      0.0%
Usage On:       4%
IP address:     172.27.205.169
Users online:   1

4.4 停止虚拟机

执行如下命令，停止虚拟机

virtctl stop openeuler-vm

使用高级虚拟化管理能力

KubeVirt在鲲鹏节点上运行，支持ARM64虚拟化的高级虚拟化管理特性，包含：网卡热插拔、支持macvlan、支持SR-IOV硬件直通及热迁移、虚机热迁移等。

网卡热插拔能力

背景介绍

为运行中的虚拟机添加网卡，从正在运行的虚拟机中删除网卡。

具体的实现就是给运行的Pod增加和删除网卡，通过增加注解k8s.v1.cni.cncf.io/networks，控制器侦听Pod变化后，获取容器信息（容器ID和Net NS），最后调用CNI接口为容器增加网卡，具体流程如下：

kubevirt社区网络热插拔用户指导请参见KubeVirt网络热插拔用户指导。

前提条件

部署Multus-cni thick plugin和Multus Dynamic Networks Controller

shell

wget https://github.com/k8snetworkplumbingwg/multus-cni/blob/master/deployments/multus-daemonset-thick.yml
kubectl apply -f multus-daemonset-thick.yml
# 其中使用的镜像为 ghcr.io/k8snetworkplumbingwg/multus-cni:snapshot-thick

wget https://github.com/k8snetworkplumbingwg/multus-dynamic-networks-controller/blob/main/manifests/dynamic-networks-controller.yaml
# 该yaml中镜像为 ghcr.io/k8snetworkplumbingwg/multus-dynamic-networks-controller:latest-amd64
# 修改镜像为 ghcr.io/k8snetworkplumbingwg/multus-dynamic-networks-controller:latest
kubectl apply -f dynamic-networks-controller.yaml

使用限制

目前仅支持对使用virtio模型并通过bridge绑定或SR-IOV绑定连接的接口进行热插拔。
目前仅支持对通过bridge绑定连接的接口进行热拔除。

操作步骤

集群中新建一个NetworkAttachmentDefinition。

yaml

apiVersion: k8s.cni.cncf.io/v1
kind: NetworkAttachmentDefinition
metadata:
  name: new-fancy-net
spec:
    config: '{
      "cniVersion": "0.3.1",
      "type": "bridge",
      "mtu": 1300,
      "name":"new-fancy-net"
    }'

部署VM，启动VM到running状态。

yaml

# 原始VM
apiVersion: kubevirt.io/v1
kind: VirtualMachine
metadata:
  name: vm-hotplug
spec:
  running: false  # 初始状态为停止，创建后手动启动
  template:
    metadata:
      labels:
        kubevirt.io/domain: openeuler
    spec:
      domain:
        devices:
          disks:
            - name: rootfs
              disk:
                bus: virtio
            - name: cloudinit
              disk:
                bus: virtio
          interfaces:
            - name: default
              masquerade: {}
        resources:
          requests:
            memory: 1Gi
          limits:
            memory: 1Gi
      networks:
        - name: default
          pod: {}
      volumes:
        - name: rootfs
          containerDisk:
            image: openeuler2203-sp3-test:v5
            path: /disk/disk.qcow2  # 必须与 Dockerfile 中的路径一致
        - name: cloudinit
          cloudInitNoCloud:
            userData: |-
              password: openEuler12#$
              chpasswd: { expire: False }
              ssh_pwauth: True
              packages:
                - nginx
              runcmd:
                - systemctl enable nginx
                - systemctl start nginx

添加网卡。

kubectl edit vm vm-hotplug添加网卡，更新VM的spec.domain.devices.interfaces 和 spec.networks如下：

yaml

    spec:
      domain:
        devices:
          disks:
            - name: rootfs
              disk:
                bus: virtio
            - name: cloudinit
              disk:
                bus: virtio
          interfaces:
            - name: default
              masquerade: {}
              # new interface
            - name: dyniface1
              bridge: {}
        resources:
          requests:
            memory: 1Gi
          limits:
            memory: 1Gi
      networks:
        - name: default
          pod: {}
          # new network
        - name: dyniface1
          multus:
            networkName: new-fancy-net

检查VM的网络接口是否添加成功：

virt-launcherPod中的annotations更新，出现新网卡的配置。
vmi的.status.interfaces中出现新网卡。
虚机中出现新网卡。

删除网卡。

kubectl edit vm vm-hotplug删除网卡，更新VM的spec.domain.devices.interfaces对应网卡状态为absent。

yaml

    spec:
      domain:
        devices:
          disks:
            - name: rootfs
              disk:
                bus: virtio
            - name: cloudinit
              disk:
                bus: virtio
          interfaces:
            - name: default
              masquerade: {}
              # set the interface state to absent
            - name: dyniface1
              bridge: {}
              state: absent
        resources:
          requests:
            memory: 1Gi
          limits:
            memory: 1Gi
      networks:
        - name: default
          pod: {}
        - name: dyniface1
          multus:
          networkName: new-fancy-net

检查VM的网络接口是否删除成功：

virt-launcherPod中的annotations更新，网卡删除。
vmi的.status.interfaces中网卡删除。
虚机中网卡删除。

macvlan

背景介绍

Macvlan是一种高效的Linux网络虚拟化技术，允许在一个物理网络接口（即"父接口"）上创建多个虚拟网络接口（即"子接口"）。每个子接口都被分配一个独立的MAC地址，并可以像普通网卡一样配置IP地址进行通信。这些虚拟设备，在外部看来就是多个独立的物理设备。这种机制的核心优势在于性能。它绕过了传统的Linux网桥，数据包可以直接通过物理网卡收发，减少了网络栈的处理环节，从而降低了延迟，提高了吞吐量。在KubeVirt环境中，它主要用于让虚拟机直接接入宿主机的底层（Underlay）网络，以获得接近于物理机的网络性能。

macvtap CNI包含一个设备插件，用于将macvtap接口暴露给Pod，由Multus这样的元插件会获取由设备插件分配的接口名称，并负责调用CNI插件时将该名称作为deviceID传递。

使用限制

macvtap类型网络接口不支持热插拔能力。

前提条件

创建macvtap CNI配置。

yaml

# 虚拟设备数量理论上限100万，推荐配置200以内
kind: ConfigMap
apiVersion: v1
metadata:
  name: macvtap-deviceplugin-config
data:
  DP_MACVTAP_CONF: |
    [ {
        "name" : "dataplane",
        "lowerDevice" : "enp1s0f0np0",
        "mode": "bridge",
        "capacity" : 20
    } ]

部署macvtap CNI。

shell

wget https://github.com/kubevirt/macvtap-cni/blob/main/manifests/macvtap.yaml
kubectl apply -f macvtap.yaml
# 其中使用的镜像为 quay.io/kubevirt/macvtap-cni:latest

操作步骤

集群中新建一个NetworkAttachmentDefinition。

yaml

kind: NetworkAttachmentDefinition
apiVersion: k8s.cni.cncf.io/v1
metadata:
  name: macvtapnetwork
  annotations:
    k8s.v1.cni.cncf.io/resourceName: macvtap.network.kubevirt.io/dataplane
spec:
  config: '{
      "cniVersion": "0.3.1",
      "name": "macvtapnetwork",
      "type": "macvtap",
      "mtu": 1500
    }'

更新kubevirt，新增network.binding配置。

yaml

  spec:
    certificateRotateStrategy: {}
    configuration:
      developerConfiguration:
        useEmulation: false
      network:  #新增network.binding配置
        binding:
          macvtap:
            domainAttachmentType: tap
    customizeComponents: {}
    imagePullPolicy: IfNotPresent
    imageRegistry: ttl.sh/openfuyao
    imageTag: v17
    workloadUpdateStrategy: {}

VM中配置macvtap接口，新增VM的spec.domain.devices.interfaces 和 spec.networks。

yaml

    spec:
      domain:
        devices:
          disks:
            - name: rootfs
              disk:
                bus: virtio
            - name: cloudinit
              disk:
                bus: virtio
          interfaces:
            - name: default
              masquerade: {}
            - name: macvtap-net    # 新增：macvtap 接口定义
              binding:             # 新增
                name: macvtap      # 新增
        resources:
          requests:
            memory: 1Gi
          limits:
            memory: 1Gi
      networks:
        - name: default
          pod: {}
        - name: macvtap-net        # 新增：macvtap 网络定义
          multus:                  # 新增：指定使用 Multus
            networkName: macvtapnetwork # 新增：对应 NetworkAttachmentDefinition 名称
      volumes:

启动VM到running状态，进入VM中查看，有macvtap类型网卡。

shell

virtctl start <vm-name>
virtctl console <vm-name>
ip a

SR-IOV

背景介绍

SR-IOV（Single Root I/O Virtualization），是一种让单个物理PCIe设备（比如网卡）在虚拟化环境中“分身”成多个独立设备的硬件规范。

核心在于两种新类型：

物理功能（Physical Function，PF）：PF是具备完整PCIe能力的实体功能，负责向宿主机提供硬件业务能力，同时用于创建、管理对应一组VF；支持SR‑IOV的PCIe硬件至少包含1个PF。
虚拟功能（Virtual Function，VF）：VF为轻量化PCIe逻辑设备，由PF派生生成；单个VF同一时刻仅可挂载至一台虚拟机，单台虚拟机可配置多个VF。虚拟机操作系统可将VF识别为标准物理硬件，例如SR‑IOV网卡拆分的VF，在客户机内呈现为原生网卡。

当虚拟机直接使用一个VF时，数据可以不经过宿主机复杂的软件模拟层（如Linux网桥、Open vSwitch），直接在虚拟机和物理网卡之间交换。这种绕过操作系统内核直接通信的方式，极大地降低了网络延迟，并减少了CPU的额外开销，实现了近乎物理机的性能。

使用限制

本特性需要Linux内核支持VFIO，BIOS中需打开SMMU，在grub里配置iommu.passthrough=1，启用passthrough模式。

前提条件

部署SR-IOV Network Operator属危险操作，会重启所有SR-IOV设备的节点。

shell

# 安装Operator-SDK
export ARCH=$(case $(uname -m) in x86_64) echo -n amd64 ;; aarch64) echo -n arm64 ;; *) echo -n $(uname -m) ;; esac)
export OS=$(uname | awk '{print tolower($0)}')
export OPERATOR_SDK_DL_URL=https://github.com/operator-framework/operator-sdk/releases/download/v1.42.2
curl -LO ${OPERATOR_SDK_DL_URL}/operator-sdk_${OS}_${ARCH}
chmod +x operator-sdk_${OS}_${ARCH} && mv operator-sdk_${OS}_${ARCH} /usr/local/bin/operator-sdk

# 安装operator，按如下步骤从源码生成manifests
# 也可直接获取yaml文件 https://gitcode.com/openFuyao/kubevirt/tree/of-dev%2Fv1.7.1/examples/sriov
git clone https://github.com/k8snetworkplumbingwg/sriov-network-operator.git
cd sriov-network-operator
make deploy-setup-k8s

# 需要SR-IOV的节点打标签
kubectl label node node node-role.kubernetes.io/worker=

操作步骤

创建SriovNetworkNodePolicy。

yaml

apiVersion: sriovnetwork.openshift.io/v1
kind: SriovNetworkNodePolicy
metadata:
  name: policy-mellanox
  namespace: sriov-network-operator
spec:
  nodeSelector:
    node-role.kubernetes.io/worker: ""
  resourceName: intel_sriov_vfio
  priority: 99
  mtu: 1500
  numVfs: 8  # 查询可分配的VF数量 cat /sys/class/net/<接口名>/device/sriov_totalvfs
  nicSelector:
    vendor: "15b3"      # 在sriovnetworknodestates资源中查看上报的vendor
    deviceID: "1015"    # 在sriovnetworknodestates资源中查看deviceID
    rootDevices:
    - "0000:01:00.0"    # 只使用第一个端口 enp1s0f0np0
  deviceType: vfio-pci  # kubevirt使用vfio-pci类型
  isRdma: false

创建SriovNetwork。

yaml

apiVersion: sriovnetwork.openshift.io/v1
kind: SriovNetwork
metadata:
  name: kubevirt-vfio-network
  namespace: sriov-network-operator  # 使用你的实际命名空间
spec:
  networkNamespace: default  # 根据你的虚拟机部署命名空间调整
  resourceName: intel_sriov_vfio
  ipam: ""

VM中配置sriov接口，新增VM的spec.domain.devices.interfaces 和 spec.networks。

yaml

apiVersion: kubevirt.io/v1
kind: VirtualMachine
metadata:
  name: vm-sriov
spec:
  running: false  # 初始状态为停止，创建后手动启动
  template:
    metadata:
      labels:
        kubevirt.io/domain: openeuler
    spec:
      domain:
        devices:
          disks:
            - name: rootfs
              disk:
                bus: virtio
            - name: cloudinit
              disk:
                bus: virtio
          interfaces:
            - name: default
              masquerade: {}
            - name: sriov-net
              sriov: {}
        resources:
          requests:
            memory: 1Gi
          limits:
            memory: 1Gi
      networks:
        - name: default
          pod: {}
        - multus:
            networkName: kubevirt-vfio-network  # 与SriovNetwork名字一致
          name: sriov-net
      volumes:
        - name: rootfs
          containerDisk:
            image: openeuler2203-sp3-test:v5
            path: /disk/disk.qcow2  # 必须与 Dockerfile 中的路径一致
        - name: cloudinit
          cloudInitNoCloud:
            userData: |-
              password: openEuler12#$
              chpasswd: { expire: False }
              ssh_pwauth: True
              packages:
                - nginx
              runcmd:
                - systemctl enable nginx
                - systemctl start nginx

启动VM到running状态，进入VM中查看有sriov类型功能完备的真实物理网卡接口。

shell

virtctl start <vm-name>
virtctl console <vm-name>
ip a

它有自己的固件版本。
它直接加载了厂商的mlx5_core驱动。
它的硬件卸载功能（如TC offload）已可用。
它的物理链路已正常连接 (Link up)。

SR-IOV实时迁移

背景介绍

配置SR‑IOV直通网卡的虚拟机支持在线热迁移。因VF采用硬件直通模式，虚拟机迁移至目标节点后无法自动重新挂载对应VF资源，需人工介入配置，迁移过程中将产生短时业务中断。为保障迁移后网络快速恢复，虚拟机需预先配置固定静态IP地址与静态MAC地址，避免迁移后网络参数变更导致业务异常。

使用限制

本特性需要Linux内核支持VFIO，BIOS中需打开SMMU，在grub里配置iommu.passthrough=1，启用passthrough模式。

前提条件

无

操作步骤

打开特性门控SRIOVLiveMigration。

yaml

# kubectl edit -n kubevirt kubevirt
  spec:
    certificateRotateStrategy: {}
    configuration:
      developerConfiguration:
        featureGates:
          - SRIOVLiveMigration  #添加SRIOVLiveMigration
        useEmulation: false
      migrations:
        unsafeMigrationOverride: true
      network:
        binding:
          macvtap:
            domainAttachmentType: tap

原始VM中配置sriov接口，写入静态的MAC地址和IP地址。

yaml

apiVersion: kubevirt.io/v1
kind: VirtualMachine
metadata:
  name: vm-sriov-ip-mac
spec:
  running: false  # 初始状态为停止，创建后手动启动
  template:
    metadata:
      labels:
        kubevirt.io/domain: openeuler
    spec:
      domain:
        devices:
          disks:
            - name: rootfs
              disk:
                bus: virtio
            - name: cloudinit
              disk:
                bus: virtio
          interfaces:
            - name: default
              masquerade: {}
            - name: sriov-net
              macAddress: "02:00:00:00:00:01"   # 指定静态mac地址
              sriov: {}
        resources:
          requests:
            memory: 1Gi
          limits:
            memory: 1Gi
      networks:
        - name: default
          pod: {}
        - multus:
            networkName: kubevirt-vfio-network
          name: sriov-net
      volumes:
        - name: rootfs
          containerDisk:
            image: openeuler2203-sp3-test:v5
            path: /disk/disk.qcow2  # 必须与 Dockerfile 中的路径一致
        - name: cloudinit
          cloudInitNoCloud:
            userData: |-
              password: openEuler12#$
              chpasswd: { expire: False }
              ssh_pwauth: True
              packages:
                - nginx
              runcmd:
                - systemctl enable nginx
                - systemctl start nginx
            networkData: |
              version: 2
              ethernets:
                sriov-net:
                  match:
                    macaddress: "02:00:00:00:00:01"
                  set-name: sriov-net
                  addresses:
                  - 76.3.165.23/32  # 指定静态ip
                  dhcp4: no

进入VM中查看sriov设备上指定了MAC地址和IP地址。

shell

virtctl console <vm-name>
ip a

部署VirtualMachineInstanceMigration执行热迁移。

yaml

apiVersion: kubevirt.io/v1
kind: VirtualMachineInstanceMigration
metadata:
  name: migration-sriov
spec:
  vmiName: vm-sriov-ip-mac

等待迁移完成。
确认VM迁移到另一个节点，进入迁移后的VM中，设备仍保持配置的MAC地址和IP地址。
shell
```
kubectl get vm <vm-name>
virtctl console <vm-name>
ip a
```

虚拟机热迁移

背景介绍

目前最新kubevirt官方已声明支持ARM64虚机热迁移，以及虚机暂停/恢复，快照等能力。

使用限制

无

前提条件

无

操作步骤

部署原始VM。

yaml

apiVersion: kubevirt.io/v1
kind: VirtualMachine
metadata:
  name: vm-migrate
spec:
  running: false  # 初始状态为停止，创建后手动启动
  template:
    metadata:
      labels:
        kubevirt.io/domain: openeuler
    spec:
      domain:
        devices:
          disks:
            - name: rootfs
              disk:
                bus: virtio
            - name: cloudinit
              disk:
                bus: virtio
          interfaces:
            - name: default
              masquerade: {}
        resources:
          requests:
            memory: 1Gi
          limits:
            memory: 1Gi
      networks:
        - name: default
          pod: {}
      volumes:
        - name: rootfs
          containerDisk:
            image: openeuler2203-sp3-test:v5
            path: /disk/disk.qcow2  # 必须与 Dockerfile 中的路径一致
        - name: cloudinit
          cloudInitNoCloud:
            userData: |-
              password: openEuler12#$
              chpasswd: { expire: False }
              ssh_pwauth: True
              packages:
                - nginx
              runcmd:
                - systemctl enable nginx
                - systemctl start nginx

启动VM到running状态。

shell

virtctl start <vm-name>

部署VirtualMachineInstanceMigration执行热迁移。

yaml

apiVersion: kubevirt.io/v1
kind: VirtualMachineInstanceMigration
metadata:
  name: migration-job
spec:
  vmiName: vm-migrate

等待迁移完成。
确认VM迁移到另一个节点，查看VirtualMachineInstance，其中.status.migrationState中包含了迁移的信息。

使用界面操作管理虚机能力

背景介绍

当前openFuyao容器平台的管理面支持对自定义资源的管理，通过kubevirt能力管理的虚机，在自定义资源页面显示virtualmachines.kubevirt.io资源，支持基础生命周期的管理操作。

操作限制

无

前提条件

已部署openFuyao容器平台的管理面。

注意事项

可通过页面权限管理设置VM的操作权限，避免未授权用户操作他人的VM：请参见RBAC管理。

操作步骤

登录openFuyao管理面：请参见注册和登录。
虚机生命周期管理操作。
- 创建虚机：
  1. 在openFuyao平台左侧导航栏“资源管理”中选择“自定义资源”，进入“自定义资源”界面”。
  2. 在自定义资源列表界面查找virtualmachines.kubevirt.io资源，进入“实例”页签。
  3. 单击右上角的创建，在yaml模板中填写虚机的配置信息。
- 删除虚机：
  1. 在“实例”页签中，选择要删除的虚机，单击删除按钮。
  2. 确认删除操作。
- 开机/关机/重启虚机：
  1. 在“实例”页签中，选择要操作的虚机，单击开机/关机/重启按钮。
  2. 界面弹出“开机/关机/重启成功”时，表示开机/关机/重启操作成功，界面弹出“开机/关机/重启未成功”时，表示操作失败，请进一步根据提示或者日志进行分析。

在GitCode上查看源文件

文档捉虫

KubeVirt ​

特性介绍 ​

应用场景 ​

能力范围 ​

亮点特征 ​

实现原理 ​

核心组件说明 ​

新增CRD资源 ​

核心运行组件 ​

创建与调度流程 ​

与相关特性的关系 ​

使用KubeVirt ​

前提条件 ​

背景信息 ​

使用限制 ​

操作步骤 ​

使用高级虚拟化管理能力 ​

网卡热插拔能力 ​

背景介绍 ​

前提条件 ​

使用限制 ​

操作步骤 ​

macvlan ​

背景介绍 ​

使用限制 ​

前提条件 ​

操作步骤 ​

SR-IOV ​

背景介绍 ​

使用限制 ​

前提条件 ​

操作步骤 ​

SR-IOV实时迁移 ​

背景介绍 ​

使用限制 ​

前提条件 ​

操作步骤 ​

虚拟机热迁移 ​

背景介绍 ​

使用限制 ​

前提条件 ​

操作步骤 ​

使用界面操作管理虚机能力 ​

背景介绍 ​

操作限制 ​

前提条件 ​

注意事项 ​

操作步骤 ​

KubeVirt

特性介绍

应用场景

能力范围

亮点特征

实现原理

核心组件说明

新增CRD资源

核心运行组件

创建与调度流程

与相关特性的关系

使用KubeVirt

前提条件

背景信息

使用限制

操作步骤

使用高级虚拟化管理能力

网卡热插拔能力

背景介绍

前提条件

使用限制

操作步骤

macvlan

背景介绍

使用限制

前提条件

操作步骤

SR-IOV

背景介绍

使用限制

前提条件

操作步骤

SR-IOV实时迁移

背景介绍

使用限制

前提条件

操作步骤

虚拟机热迁移

背景介绍

使用限制

前提条件

操作步骤

使用界面操作管理虚机能力

背景介绍

操作限制

前提条件

注意事项

操作步骤
