AI推理鹰眼 ​

特性介绍 ​

Eagle Eye是面向AI推理场景的可观测体系，提供全链路指标采集、近实时传输、智能诊断与端到端分布式链路追踪能力。

指标监控方面，融合了Prometheus的周期性指标采集与分布式消息队列系统的低延迟推送机制，实现从AI网关、推理引擎、Mooncake到基础设施（Ray、K8s、硬件）的全方位可观测，既支持扩缩容决策的趋势分析，也满足时效性要求高的模块（如智能路由）对秒级数据更新的需求。通过独立的硬件健康诊断模块，实现对NPU/GPU、温度、功耗、错误码等底层指标的持续监测与异常识别，构建"采集—传输—诊断—评估"的闭环监控能力。

链路追踪方面，基于OpenTelemetry提供非侵入式的端到端链路追踪能力，追踪推理请求从AI网关到推理引擎（vLLM-Ascend）的完整执行路径，记录各环节耗时和关键业务属性，支持性能调优和故障诊断。

应用场景 ​

• 系统资源健康监控：实时监控基础设施（Ray、K8s、硬件），确保系统资源的健康与稳定，及时发现并解决资源瓶颈，确保系统高效运行。
• 推理过程性能优化：实时监控推理流程中的各个阶段（如prefill、decode等）的性能指标（如延迟、吞吐量）和资源使用情况，识别并分析性能瓶颈，优化模型执行效率，提升推理任务的响应速度和计算效率。
• 硬件故障诊断与修复：查看硬件诊断模块提供的异常分析报告，报告中包含故障模式识别与处置建议，帮助快速定位并解决硬件故障。系统能够实时监测NPU/GPU、温度、功耗等硬件状态，生成详细的故障分析报告，提供具体的故障原因和修复方案，确保硬件的稳定性和可靠性。
• 自动扩缩容决策：获取SLA相关指标（如吞吐率、延迟等），将这些数据作为自动扩缩容决策的依据，确保推理服务根据负载和性能需求动态扩展或缩减，达到弹性伸缩的目标。
• 智能路由决策：通过分布式消息队列系统实现近实时数据更新，使智能路由能够基于最新的数据迅速做出决策，从而优化AI推理过程中的响应速度。
• 权重分发加速决策：通过分布式消息队列系统实现近实时数据传输，获取实时获取网络动态性能指标（如节点RDMA网卡的实际传输速率、剩余可用带宽等），并结合由NPU Feature Discovery以标签形式附加到节点上的静态指标（如节点RDMA网卡的理论传输速度、网卡的PCIe带宽等）。基于这些指标，模块对节点性能进行动态评估，最终选择性能最优的节点进行任务分配，从而确保资源的最优利用，最大化系统的稳定性与处理效率。
• 推理请求故障快速定位：当推理请求出现响应缓慢、超时或失败等问题时，通过Jaeger UI查看完整调用链路，快速定位是AI网关、路由决策还是推理引擎的哪个阶段出现瓶颈，分析各环节的耗时和关键属性（KVCache命中率、推理执行耗时、TTFT（Time to First Token，首token延迟）/ITL（Inter-Token Latency，token间延迟等性能指标），精准识别故障根因。

能力范围 ​

• 多层指标覆盖：覆盖AI网关（如性能、资源消耗、安全与合规审计、治理策略执行记录）、推理引擎（API Server、模型输入输出、推理过程、推理引擎状态）、Mooncake（Mooncake master、transfer engine、Mooncake client）和基础设施（Ray、K8s、硬件），实现全链路观测。
• 近实时指标传输：面向对时效性要求高的模块，通过分布式消息队列系统实现秒级指标推送，确保指标能够被及时感知并影响决策。
• 扩缩容决策支撑：将采集到的系统与运行态指标同步上报至Prometheus，用于周期性计算与趋势评估。
• 硬件健康检查与诊断：构建独立的硬件健康诊断模块，周期性采集NPU/GPU温度、功耗、错误码等底层指标，并通过分布式消息队列系统实时上报。诊断模块订阅并分析采集数据，结合设备型号、驱动与固件信息，基于阈值规则与异常指标分析，识别典型故障模式并输出诊断结论与处置建议，实现从数据采集到健康评估的闭环。
• 端到端分布式链路追踪：基于OpenTelemetry标准，提供从**AI网关到推理引擎（vLLM-Ascend）**的非侵入式请求级追踪能力，支持采集、存储与查询，记录关键性能指标和业务属性。

实现原理 ​

指标监控 ​

逻辑视图 ​

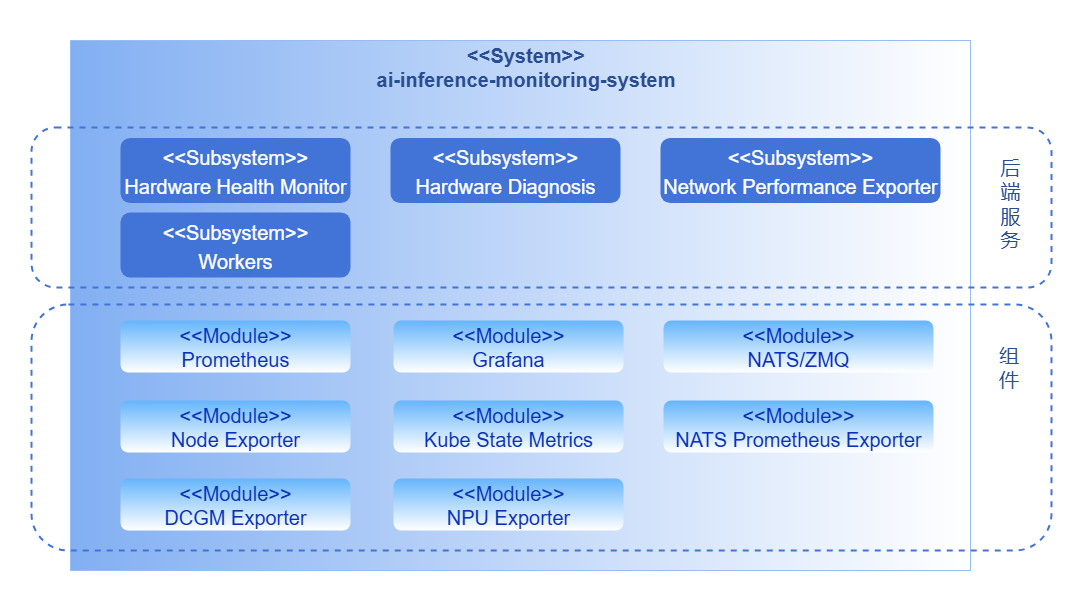

图1 0层逻辑视图

监控系统按照业务层次分为后端层和组件层。

后端层

• Hardware Health Monitor: 硬件健康检测模块作为独立运行的采集组件，以周期性任务方式主动执行指标采集与上报。模块在运行过程中会按照固定采集周期调用底层接口（DCMI、NVML）或解析系统日志（dmesg），获取设备运行状态与健康信息。采集结果通过分布式消息队列系统实时发布至诊断模块，实现采集与诊断的解耦。
• Hardware Diagnosis: 诊断模块订阅采集模块通过分布式消息队列系统发布的指标数据，结合设备型号、驱动及固件信息，对硬件健康状态进行实时分析。模块支持阈值判断与异常，识别典型故障模式并输出诊断结论与处置建议，实现从数据采集到健康评估的闭环。

组件层

组件层提供底层的指标采集，传输与展示能力，涵盖了以下关键模块：指标采集（Exporter）、高性能分布式消息队列系统、指标存储（Prometheus）以及展示（Grafana）。

数据流图 ​

NATS ​

图2 数据流图-NATS

ZMQ ​

图3 数据流图-ZMQ

全量数据列表 ​

表1 全量数据列表

注意： network performance exporter、hardware monitor、hardware diagnosis和npu exporter部署的时候都需要开启特权容器，否则DCMI无法加载，导致数据无法正确采集。

端到端链路追踪 ​

逻辑视图 ​

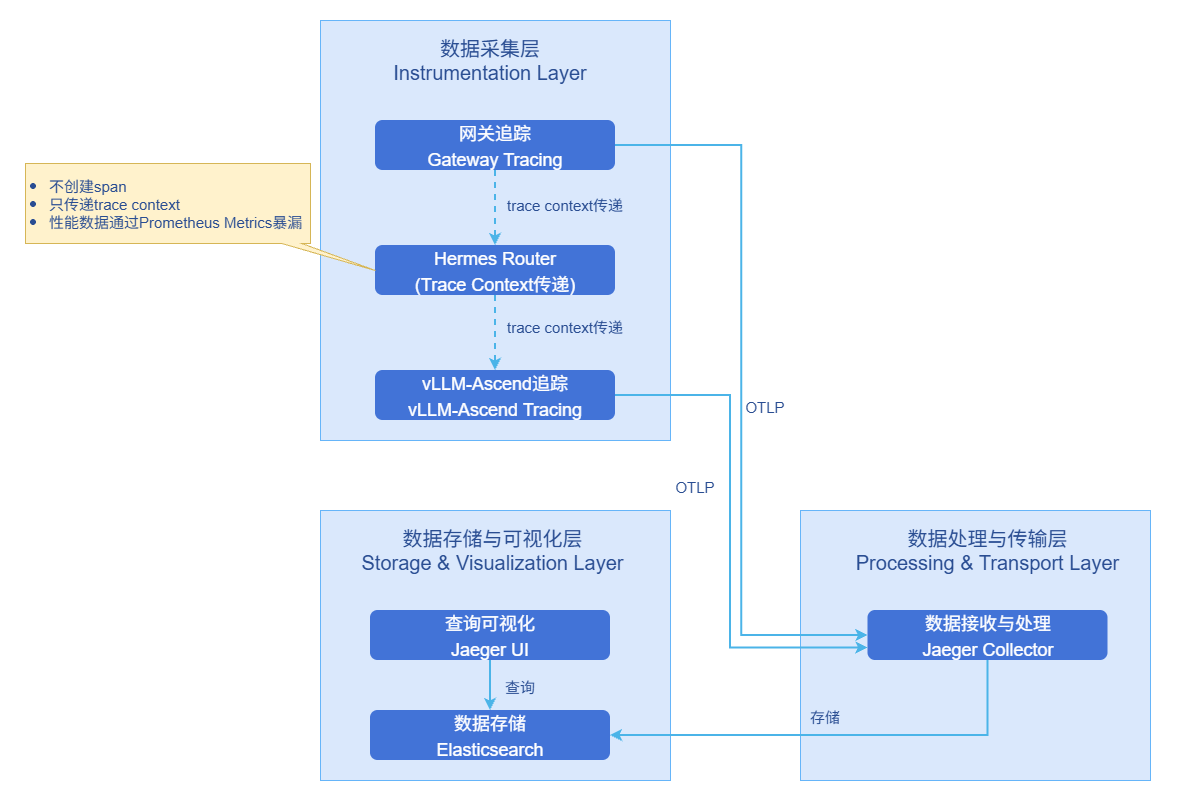

图4 0层逻辑视图

vLLM-Ascend Span结构 ​

vllm_ascend.request (API进程 - 完整请求生命周期)
├─ vllm_ascend.prefill_execution (API进程 - Prefill阶段，事后创建)
│  ├─ vllm_ascend.prefill.schedule (Prefill调度聚合统计，事后创建)
│  ├─ vllm_ascend.prefill.kv_cache (Prefill分配聚合统计，事后创建)
│  └─ vllm_ascend.prefill.ascend_store (AscendStore save操作，事后创建)
└─ vllm_ascend.decode_phase (API进程 - Decode阶段，事后创建)
 ├─ vllm_ascend.decode.schedule (Decode调度聚合统计，事后创建)
 ├─ vllm_ascend.decode.kv_cache (Decode分配聚合统计，事后创建)

vLLM-Ascend Span说明 ​

表2 vLLM-Ascend Span说明表

与相关特性的关系 ​

• 链路追踪：依赖推理引擎（如vLLM-Ascend 0.18.0）。

安装 ​

前提条件 ​

硬件要求 ​

Eagle Eye本身对硬件环境无特殊要求。

软件要求 ​

Kubernetes v1.33.0及以上版本。

开始安装 ​

openFuyao平台 ​

1. 登录openFuyao管理面。

2. 左侧导航栏选择“应用市场 > 应用列表”跳转到“应用列表”界面。

3. 勾选左侧“场景”中的“人工智能/机器学习”，查找“eagle-eye”卡片。或通过搜索框输入“eagle-eye”。

4. 单击“部署”进入“部署”界面。

5. 输入应用名称、选择安装版本和命名空间。命名空间可以选用已有命名空间或新建命名空间，创建命名空间请参见命名空间。

6. 在参数配置的“values.yaml”中对eagle-eye进行配置。

   注意： networkPerformanceExporter.collectInterval用于配置network-performance-exporter采集间隔（单位：秒），缺省值为15s。若将该值配置过短，可能导致上一轮采集任务尚未完成时即触发下一轮采集，造成指标数据不完整，建议不低于缺省值15s。

7. 单击“部署”完成安装。

独立部署 ​

除了openFuyao平台安装部署，本特性还提供独立部署功能，有以下两种途径：

• 从openFuyao官方镜像仓库获取项目安装包。

1. 执行如下命令，拉取项目安装包。

   helm pull oci://cr.openfuyao.cn/charts/eagle-eye --version xxx

   其中xxx需替换为具体项目安装包版本，如0.0.0-latest。拉取得到的安装包为压缩包形式。

2. 执行如下命令，解压安装包。

   cd

   tar -zxvf eagle-eye

3. 安装部署。

   执行如下命令，在eagle-eye同级目录下。

   helm install eagle-eye -n xxxxxx .

• 从openFuyao GitCode仓库获取。

1. 执行如下命令，从仓库拉取项目。

   git clone https://gitcode.com/openFuyao/eagle-eye.git

2. 安装部署。 执行如下命令，在eagle-eye同级目录下。

   helm install eagle-eye -n xxxxxx .

使用指标监控 ​

面向智能路由的高实时性指标采集与上报 ​

NATS ​

为满足智能路由等模块的高时效性要求，系统采用NATS进行关键性能指标的秒级推送。这使得等待请求数、NPU/GPU KVCache利用率等指标能被实时感知，从而动态调整决策。

目前只支持vLLM部署。

前置条件

• Kubernetes集群已部署并可正常访问。
• 已安装kubectl命令行工具并配置好集群访问权限。
• 节点上已安装Ascend驱动和相关依赖。
• NATS已部署并正常运行。

部署步骤

选用NATS发布/订阅模型作为指标传输方式。CustomStatLogger是在vLLM中通过继承StatLoggerBase抽象类实现的自定义统计数据记录器。作为发布者，CustomStatLogger会在每次解码批次结束后，主动生成结构化的运行指标消息，并将其发布到指定的NATS主题；Router作为订阅者，只需在该主题上注册侦听，即可在消息发布的瞬间接收并触发后续处理逻辑。

为避免首批消息丢失，订阅端（Router）需先于发布端（CustomStatLogger）完成连接与订阅。

1. Router (订阅端)。

   Router作为订阅者，主要负责接收发布的运行指标消息并触发相应的处理逻辑。参考以下代码示例来实现Router，并将其部署到Kubernetes集群中。

   import logging
   import json
   from nats.aio.client import Client as NATS_Client

   logger = logging.getLogger()

   class RouterSubscriber:
       def __init__(self, server_address: str, topic: str):
           """
           初始化RouterSubscriber实例
           :param server_address: NATS服务器地址
           :param topic: 订阅的主题
           """
           self.server_address = server_address
           self.topic = topic
           self.client = NATS_Client()

       async def connect(self):
           """
           建立与NATS服务器的连接
           """
           try:
               # 建立NATS长连接
               await self.client.connect(self.server_address)
               logger.info("Connected to NATS server at %s", self.server_address)
           except Exception as e:
               logger.error("Failed to connect to NATS server: %s", e)
               raise e

       async def subscribe(self, topic: str, message_handler):
           """
           订阅指定主题，并将接收到的消息交给业务逻辑处理
           :param message_handler: 业务逻辑处理函数，用于处理接收到的消息
           """
           try:
               async def on_message(msg):
                   """
                   消息回调函数，处理订阅到的消息
                   :param msg: NATS消息
                   """
                   logger.info("Received message on topic %s", topic)
                   await message_handler(msg)

               # 确保NATS连接
               if not self.client.is_connected:
                   await self.connect()

               # 注册订阅主题，并绑定消息回调函数
               await self.client.subscribe(topic, cb=on_message)
               logger.info("Successfully subscribed to NATS topic %s", topic)

           except Exception as e:
               logger.error("Failed to subscribe to NATS topic %s: %s", topic, e)
               raise e

       async def message_handler(self, msg) -> None:
           """
           NATS原始回调，负责：
           1. 从msg中解码数据；
           2. 调用parse_message做JSON反序列化；
           3. 将解析后的结构化数据交给后续业务逻辑处理。
           """
           try:
               data = msg.data.decode("utf-8")
           except Exception as exc:
               logger.error("Failed to decode NATS message: %s", exc)
               return

           data_dict = self.parse_message(data)
           if not data_dict:
               # 解析失败直接返回，避免后续逻辑异常
               return

           # TODO: 在这里处理具体业务逻辑，例如根据指标做路由决策
           ...

       def parse_message(self, data: str) -> Dict[str, Any]:
           """
           将NATS消息体从JSON字符串反序列化为字典。
           解析失败时记录日志并返回空字典。
           """
           try:
               return json.loads(data)
           except Exception as exc:
               logger.error("Failed to parse message: %s, raw: %r", exc, data)
               return {}

2. Customstatlogger (发布端)。

   CustomStatLogger是发布者，它负责生成并发布实时的运行指标数据。每次解码批次结束后，CustomStatLogger将结构化的指标消息发布到指定的NATS主题（该主题应与订阅方的主题匹配，当前主题eagle_eye.routing_metrics），供Router订阅。

   2.1 打包源代码。

   在项目根目录下执行以下命令，将源代码打包为压缩文件。

   bash

   tar -czf source_code.tar.gz src/ requirements.txt

   2.2 创建ConfigMap。

   将压缩包作为二进制文件导入到ConfigMap中。

   bash

   # 检查是否存在namespace，如果不存在则创建它
   kubectl get namespace ai-inference || kubectl create namespace ai-inference

   # 如果已存在同名ConfigMap，先删除
   kubectl delete configmap vllm-source-code -n ai-inference --ignore-not-found

   # 创建新的ConfigMap
   kubectl create configmap vllm-source-code \
     --from-file=source_code.tar.gz=source_code.tar.gz \
     -n ai-inference

   2.3 部署服务。

   应用部署YAML文件。

   bash

   kubectl apply -f ./docs/routing-metrics/vllm_eagle_eye.yaml

   2.4 检查部署状态。

   bash

   # 查看Pod运行状态
   kubectl get pods -n ai-inference -l app=vllm-eagle-eye

   # 查看Pod详细信息
   kubectl describe pod -n ai-inference -l app=vllm-eagle-eye

   # 查看Pod日志
   kubectl logs -n ai-inference -l app=vllm-eagle-eye -f

3. 验证步骤。

   3.1 方式一：使用临时Pod验证。

   3.1.1 获取服务Pod IP地址。

   bash

   kubectl get pod -n ai-inference -l app=vllm-eagle-eye -o wide

   记录输出中的IP地址（例如：10.244.1.5）。

   3.1.2 启动临时测试Pod。

   bash

   kubectl run curl-test --image=curlimages/curl -n ai-inference -it --rm --restart=Never -- sh

   3.1.3 在临时Pod中发送测试请求。

   在临时Pod的shell中执行（将<POD_IP>替换为实际IP地址）：

   bash

   curl -X POST http://<POD_IP>:8000/generate \
     -H "Content-Type: application/json" \
     -d '{"prompt": "Hello AI"}'

   3.2 方式二：使用port-forward验证。

   bash

   # 端口转发
   kubectl port-forward -n ai-inference deployment/vllm-eagle-eye 8000:8000

   # 在另一个终端发送请求
   curl -X POST http://localhost:8000/generate \
     -H "Content-Type: application/json" \
     -d '{"prompt": "Hello AI"}'

4. 清理资源。

   bash

   # 删除Deployment
   kubectl delete -f ./docs/routing-metrics/vllm_eagle_eye.yaml

   # 删除ConfigMap
   kubectl delete configmap vllm-source-code -n ai-inference

   # 删除临时Pod
   kubectl delete pod -n ai-inference curl-test

常见问题

1. Pod启动失败。

   bash

   # 查看Pod事件
   kubectl describe pod -n ai-inference -l app=vllm-eagle-eye

   # 查看init容器日志
   kubectl logs -n ai-inference <pod-name> -c code-extractor

2. 依赖安装失败。

   如果集群无法联网，需要提前将依赖包打入压缩包。

   bash

   # 下载依赖到本地
   pip download -r requirements.txt -d packages/

   # 打包时包含依赖
   tar -czf source_code.tar.gz src/ requirements.txt packages/

使用链路追踪 ​

vLLM-Ascend Trace数据上报配置 ​

Eagle Eye通过Helm Chart部署时会自动安装追踪后端组件（Jaeger + Elasticsearch）。用户需要在推理引擎侧配置OTLP上报地址，将Trace数据上报至Eagle Eye的Jaeger。

前置条件

• Kubernetes集群已部署并可正常访问。
• 已安装kubectl命令行工具并配置好集群访问权限。
• 节点上已安装Ascend驱动和相关依赖。
• Eagle Eye已通过Helm Chart成功部署（Eagle Eye追踪后端默认启用，包含Jaeger和Elasticsearch）。
• 推理引擎为vLLM-Ascend。

部署步骤

1. 获取Jaeger服务地址。

   bash

   kubectl get svc -n <release-namespace> | grep eagle-eye-tracing-collector

   记录Jaeger Collector服务的端口（默认OTLP/gRPC端口为4317）。

2. 修改vLLM-Ascend部署配置。

   在vLLM-Ascend的部署配置中添加追踪相关配置，包括initContainers、环境变量、启动参数、volume挂载等。

   完整示例如下（请根据实际情况替换占位符）：

   yaml

   apiVersion: apps/v1
   kind: Deployment
   metadata:
     name: vllm-ascend
     namespace: ai-inference
   spec:
     template:
       spec:
         # initContainer：复制tracing文件到共享目录
         initContainers:
         - name: install-tracing
           image: cr.openfuyao.cn/openfuyao/eagle-eye-tracing:latest
           imagePullPolicy: IfNotPresent
           command: ["cp", "-r", "/tracing-source/.", "/tracing-install/"]
           volumeMounts:
           - name: tracing-install
             mountPath: /tracing-install

         containers:
         - name: vllm
           image: <your-vllm-ascend-image>:<tag>
           imagePullPolicy: IfNotPresent
           command: ["/bin/bash", "-c"]
           args:
           - |
             set -euo pipefail

             # 将tracing文件安装到Python环境
             /tracing-install/install.sh

             # 其他初始化命令...

             # 启动vLLM，添加--otlp-traces-endpoint参数
             exec vllm serve <model-name> \
               --served-model-name <model-name> \
               --trust-remote-code \
               --otlp-traces-endpoint http://eagle-eye-tracing-collector.<release-namespace>.svc.cluster.local:4317 \
               --port 8000
               # 其他参数...

           # 添加环境变量
           env:
           - name: OTEL_SERVICE_NAME
             valueFrom:
               fieldRef:
                 fieldPath: metadata.name
           - name: VLLM_ASCEND_TRACING_ENABLED
             value: "1"
           - name: VLLM_ASCEND_TRACING_LOG_LEVEL
             value: "INFO"

           # 添加volume挂载
           volumeMounts:
           - name: tracing-install
             mountPath: /tracing-install
             readOnly: true

         # 添加volume定义
         volumes:
         - name: tracing-install
           emptyDir: {}

   说明：配置中的<your-vllm-ascend-image>:<tag>、<model-name>、<release-namespace>等占位符需替换为实际值。

   配置说明：

   表3 vLLM-Ascend追踪配置说明

   配置项	说明
   initContainers.install-tracing	从tracing镜像复制文件到共享volume。
   --otlp-traces-endpoint	Jaeger Collector的OTLP接收地址。
   OTEL_SERVICE_NAME	OpenTelemetry服务名称，使用Pod名称。
   VLLM_ASCEND_TRACING_ENABLED	启用vLLM-Ascend追踪。
   VLLM_ASCEND_TRACING_LOG_LEVEL	追踪日志级别。
   /tracing-install/install.sh	将tracing模块安装到Python site-packages。

3. 应用配置。

   bash

   kubectl apply -f vllm-ascend-deployment.yaml

   等待Pod启动完成，检查Pod运行状态：

   bash

   kubectl get pods -n ai-inference | grep vllm-ascend

   确认Pod状态为Running，且所有initContainer已成功完成。

查询Jaeger UI ​

1. 确认追踪相关Pod正常运行。

   bash

   kubectl get pods -n <release-namespace> | grep eagle-eye-tracing

   确认相关Pod状态均为Running。

2. 发送推理请求。

   bash

   curl -X POST http://<vllm-service-address>:8000/v1/completions \
     -H "Content-Type: application/json" \
     -d '{
       "model": "<model-name>",
       "prompt": "Hello, how are you?",
       "max_tokens": 50
     }'

   替换<vllm-service-address>为实际的vLLM服务地址。

3. 获取Jaeger UI访问地址。

   bash

   kubectl get svc -n <release-namespace> | grep eagle-eye-tracing-query

   记录输出中的NodePort端口号（如30686）和节点IP地址。

4. 访问Jaeger UI。

   在浏览器中访问http://<node-ip>:<node-port>（如http://192.168.1.100:30686），进入Jaeger UI。

5. 查看Trace数据。

   在Jaeger UI的Service下拉列表中选择vllm-ascend，单击Find Traces按钮，确认能看到Trace列表。

6. 查看Trace详情。

   单击某条Trace，展开查看详细信息，确认能看到各阶段的Span：

   • vllm_ascend.request：完整请求生命周期。
   • vllm_ascend.prefill_execution：Prefill阶段。
   • vllm_ascend.decode_phase：Decode阶段。
   • 以及各阶段的子Span（调度、KVCache分配等）。
