扩展组件开发指南
特性介绍
openFuyao算力容器平台（以下简称“openFuyao”）提供可插拔扩展能力，允许用户自主开发组件以扩展openFuyao的后端能力与前端界面，为用户提供更高效、灵活、定制化的云原生使用体验。openFuyao还提供相应的接口与模板，支持用户自行接入或开发第三方扩展组件。 详情请参见《扩展组件管理》。
约束与限制
- 开发或接入开发的扩展组件时，需按照openFuyao扩展组件标准改造前端代码并编写相关配置文件，具体规则请参见开发步骤。
- 使用非官方来源的第三方扩展组件时，openFuyao无法避免扩展组件自身问题带来的风险。
- 当启用的扩展组件过多或扩展界面资源过大时，可能导致网络请求时间过长，影响页面整体加载时间。
环境准备
环境要求
- 已有openFuyao集群环境。详情请参见安装指导。
- 开发扩展组件所需的开发工具：
- 前端开发：Node.js v18+
- 镜像构建：Docker v18+
- 软件打包：Helm v3.8+
搭建环境
访问软件官网安装环境要求所需的开发工具。
检验环境是否搭建成功
-
执行以下命令，查看openFuyao组件pod运行状态是否均为“Running”。
kubectl get pod -n openfuyao-system -
执行以下命令，查看开发软件版本，确认软件是否安装成功。
node -v
docker version
helm version
使用扩展组件
使用场景概述
现有的前端界面可以作为扩展界面挂载至openFuyao前端。当开发者完成扩展组件前端页面的开发后，为了能够被openFuyao前端发现并加载，需要进行部分改造与配置文件编写。

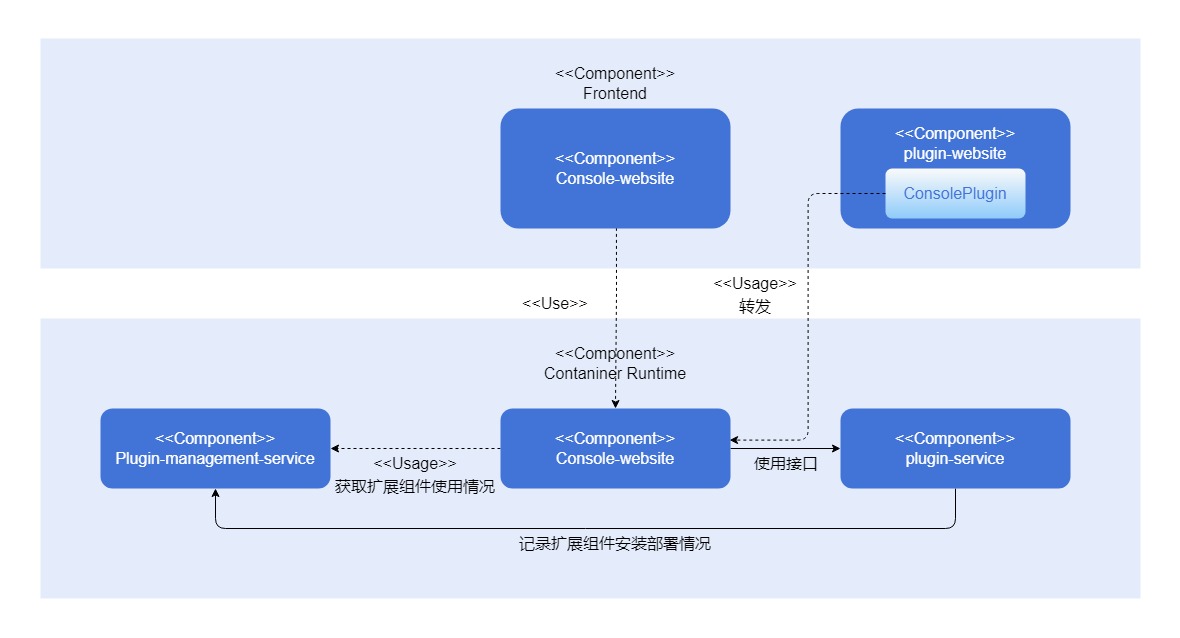

系统架构
扩展组件可以按需配置前后端服务数量、名称等，同时包含ConsolePlugin资源以提供前端界面渲染配置与后端转发规则。openFuyao平台中console-service模块将通过扩展管理plugin-management-service模块相关接口获取集群中的扩展前端启用情况，并返回给前端，同时console-service也将根据ConsolePlugin资源中的信息，将扩展组件的前端资源请求或后端接口调用转发到对应的服务上。
接口说明
无。
开发步骤
-
前端开发/改造。
openFuyao可插拔结构支持开发者在不对源码进行较大幅度修改的前提下，将独立的前端界面挂载至openFuyao前端管理面。若需接入扩展组件前端，需要先提供唯一的扩展组件名称，并在项目目录编写如下
extension.js文件:const config = {
menu: {
pluginName: <扩展组件名称>,
},
};
export default config;openFuyao前端基于扩展组件名称为扩展组件创建唯一的挂载点，html标签id为
<扩展组件名称>_root，因此扩展组件的前端入口函数需要更改渲染挂载点。以使用openInula开发的扩展前端为例，入口函数修改方式如下：// 修改前 index.html
<div id="root"></div>
// 修改后 index.html
<div id="xxxx_root"></div> // xxxx为扩展组件名
// 修改前 index.jsx
Inula.render(<App />, document.querySelector('#root'));
// 修改后 index.jsx
Inula.render(<App />, document.querySelector(`#${extensionConfig.menu.pluginName}_root`));扩展界面将以JavaScript ES Module形式动态引入openFuyao前端管理面，需要按以下配置打包。
-
安装CSS样式插件（以vite为例）。
npm install vite-plugin-css-injected-by-js postcss-prefix-selector -
添加
vite.config.js构建配置项。以下文为例，将在dist/{pluginName}路径构建{pluginName}.mjs文件，并生成扩展组件专用的样式表以避免挂载后可能发生的样式冲突。import cssInjectedByJsPlugin from 'vite-plugin-css-injected-by-js';
import postcssPrefixSelector from 'postcss-prefix-selector';
import extension from './src/extension.js';
const { pluginName } = extension.menu;
// vite.config.js
export default {
// 添加插件
plugins: [
cssInjectedByJsPlugin(),
// 其他插件
...
],
// 添加以下构建配置
build: {
lib: {
entry: path.resolve(__dirname, 'index.html'),
name: pluginName,
formats: ['es'],
},
rollupOptions: {
output: {
entryFileNames: `${pluginName}/${pluginName}.mjs`,
},
},
},
// 样式插件配置
css: {
postcss: {
plugins: [
postcssPrefixSelector({
prefix: `#${pluginName}_root`,
transform(prefix, selector, prefixedSelector) {
// 跳过body, html样式
if (selector.startsWith('body') || selector.startsWith('html')) {
return selector;
}
return prefixedSelector;
},
}),
],
},
},
define: {
'process.env': 'new Object({ NODE_ENV: "production" })',
},
// 其他配置
...
};
-
-
镜像模块构建。
扩展组件可包含若干扩展前端界面与扩展后端服务。开发者要为各服务构建镜像，以Deployment等方式部署在集群中，并以Service方式暴露。
须知：
现行的openFuyao扩展组件前、后端设计需要遵守以下规范：- 扩展组件后端接口须以
/rest/{pluginName}开头以允许openFuyao平台扩展组件相关模块识别，其中pluginName为扩展组件名称，与entension.js中保持一致。 - 扩展组件前端界面模块名称须为
{pluginName}.mjs，其中pluginName与entension.js中保持一致。（若使用步骤1中vite配置构建，ES Module文件名默认即为{pluginName}.mjs）。 - 从前端服务容器中获取前端界面模块时，请保证获取该文件的路径为
/dist/{pluginName}.mjs。（建议以Nginx提供，并将ES Module文件存放在Nginx容器html/dist/路径下，可参考日志组件Dockerfile）
- 扩展组件后端接口须以
-
资源配置。
ConsolePlugin自定义资源是openFuyao可插拔架构用于前端扩展发现与加载，以及声明扩展后端接口转发规则的配置文件。为了扩展组件的正确运行，开发者需要提供ConsolePlugin资源。
以日志组件为例，该组件名称为
logging，包含扩展前端界面，并提供/rest/logging开头的接口，以下为该扩展组件的ConsolePlugin配置。apiVersion: console.openfuyao.com/v1beta1
kind: ConsolePlugin
metadata:
name: logging
spec:
pluginName: logging
displayName: "日志"
entrypoint: /container_platform
subPages:
- pageName: logSearch
displayName: "日志查询"
- pageName: logSet
displayName: "日志配置"
backend:
type: Service
service:
name: logging-operator
namespace: logging-ns
port: 8080
enabled: true表 1 配置文件参数说明
参数 类型 是否必需 描述 pluginName string 是 扩展组件的唯一名称。 displayName string 是 展示在菜单上的扩展组件名称。 entrypoint string 是 导航按钮在页面上挂载的位置(目前支持 /,/container_platform)。order string 否 扩展组件在菜单上的顺位。 subPages subPage[] 否 展示在菜单上盖扩展组件的二级菜单。 subPages[].pageName string 是 扩展子页面的名称。 subPages[].diaplayName string 是 展示在菜单上的扩展子页面名称。 backend.type string 是 扩展后端访问方式（目前仅支持 Service）。backend.service.name string 是 扩展后端Service名称。 backend.service.namespace string 是 扩展后端Service命名空间。 backend.service.port int32 否，默认为80 扩展后端Service端口。 backend.service.basePath string 否，默认为/ 扩展后端Service路径后缀，将添加在 name.namespace.svc:port末尾。enable boolean 否，默认为true 该扩展是否启用。 参数补充说明：
pluginName为由数字、字母、_、-符号组成的唯一资源名称可以字段，且需要与上文构建的JavaScript文件名（{name}）相同。order字段若不提供则为null，此时扩展组件将渲染在菜单的最后。entrypoint为挂载页面的路由前缀，目前支持/（导航栏）与/container_platform（openFuyao平台左侧菜单）。subPages仅当扩展前端挂载在openFuyao平台左侧菜单（entrypoint: /container_platform）时生成，若subPage为空，则渲染内容为displayName的跳转按钮；若不为空则渲染为下拉按钮，展开后显示若干跳转按钮。enabled仅表示扩展前端界面是否启用，不影响扩展抓紧各模块的运行状态。
-
鉴权接入。
扩展组件可以接入openFuyao认证鉴权模块，以实现和openFuyao主系统一致的认证鉴权能力。扩展组件的鉴权接入不需要对扩展组件本身服务进行修改，仅通过引入openFuyao OAuth-Proxy模块对扩展请求进行代理。具体原理与改造流程请参见《认证鉴权开发指南》。
-
打包构建。
完成上面的步骤并安装相关资源后，打开或刷新openFuyao前端管理面，您可以在相应的位置看到扩展组件的按钮已成功挂载，单击后将在openFuyao前端管理面内展示扩展组件的前端页面。
推荐您将该扩展组件按以下规范打包为Helm Chart，并上传至openFuyao本地仓库内，从而达成更好的扩展组件生命周期管理体验。在打包为Helm Chart时，请在
Chart.yaml文件中添加openfuyao-extension关键词。以日志组件为例，其chart包中的Chart.yaml如下所示：apiVersion: v2
name: logging
description: A Helm chart for openFuyao logging extension. It includes the logging operator, Loki stack, and proxy frontend to deliver a complete logging solution.
type: application
appVersion: "latest"
version: 0.0.0-latest
keywords: ["openfuyao-extension", "log"]
调测验证
-
扩展前端界面挂载。
构建并部署扩展组件前端服务，提供ConsolePlugin资源后，访问或刷新openFuyao前端管理面，即可在对应位置看到扩展组件入口按钮或折叠菜单。根据
entrypoint字段配置，预期效果如下。-
顶部导航栏按钮（
entrypoint: /）图 1 顶部导航
-
openFuyao平台左侧导航栏按钮（
entrypoint: /container_platform，subPage为空）图 2 左侧导航
-
openFuyao平台左侧菜单折叠菜单（
entrypoint: /container_platform，subPage不为空）图 3 左侧折叠菜单
单击按钮，切换至扩展组件前端界面。若正常加载页面内容即说明挂载成功。若页面为空，可通过浏览器开发工具查看网络请求记录、openFuyao ingress-controller以及console-service等组件日志分析问题。
-
-
扩展组件打包。
根据openFuyao扩展组件打包规范打包Helm Chart后，上传至任意已添加到openFuyao平台的Helm仓库。在openFuyao平台“应用市场 > 仓库配置”中同步该仓库，即可在“应用市场 > 应用列表”中搜索查看改扩展组件，且应用卡片与详情界面可见“扩展组件”标记，同时支持列表左侧勾选“扩展组件”进行筛选。
集群中已安装的扩展组件，将不再通过“应用管理”而通过“扩展组件管理”页面进行生命周期管理。该界面除了支持对扩展组件进行应用升级、回退、卸载等操作，还允许对扩展界面进行启用、停用设置。具体使用说明请参见《扩展组件管理用户指南》。
