扩展组件管理

特性介绍​

为了支持日渐丰富的云原生使用场景，openFuyao允许用户通过组件的形式，扩展openFuyao前端管理面的能力，为用户提供更高效、灵活、定制化的云原生使用体验。用户可依据自身需求安装、卸载、或启停组件，以管理openFuyao前端与后台扩展功能。此外，openFuyao还提供相应的接口与模板，支持用户自行接入或开发第三方扩展组件。

应用场景​

扩展组件管理基于应用管理，针对扩展组件的运维支持以下应用场景。

  • 扩展组件信息获取：以列表形式获取扩展组件名称、状态、启停界面数量、更新时间信息，并支持筛选与排序，同时详情页提供YAML、资源列表、事件、监控等更多信息。

  • 扩展组件生命周期管理：对集群中安装的各扩展组件进行安装、卸载、升级与回退的操作。

  • 扩展界面启停：动态配置是否将组件的扩展界面挂载至openFuyao前端管理面。

能力范围​

为openFuyao前端管理面提供扩展的前端界面以及后台能力，可以根据用户需求动态装卸与启停，并提供接口与模板支持用户自行开发。

亮点特征​

openFuyao的可插拔架构提供标准扩展发现与挂载机制，允许开发者以扩展组件的形式，在不对openFuyao核心代码进行修改的前提下，动态扩展平台的前后端能力，并按需升级、回退以及启停已安装的扩展组件。

实现原理​

扩展组件构成

扩展组件基于Helm应用实现，相比标准Helm应用，需要额外包含openFuyao自定义资源ConsolePlugin。其中，该资源记录了该扩展组件的前端界面的名称、路由、挂载位置等前端渲染配置，以及扩展组件相关后端接口的转发规则。ConsolePlugin资源的配置请参见开发步骤。

前端发现

当浏览器加载openFuyao前端管理面时，界面将向openFuyao扩展管理服务（plugin-management-service）请求所有的ConsolePlugin资源，并根据每一个ConsolePlugin实例中的前端配置信息，动态的添加或挂载扩展组件的相关前端元素，并配置相应的前端路由。

前端加载

扩展组件的前端将打包为统一的ES Module，前端根据ConsolePlugin中的前端信息获取请求路径，动态地将模块加载到openFuyao前端管理面中。

扩展组件请求分发

扩展组件相关的请求分为两类：前端资源的获取和扩展后端接口的调用。当浏览器发送扩展组件的请求时，请求将通过Ingress根据请求路径的前缀匹配相应的扩展组件，并将请求转发到相应的扩展组件服务上。

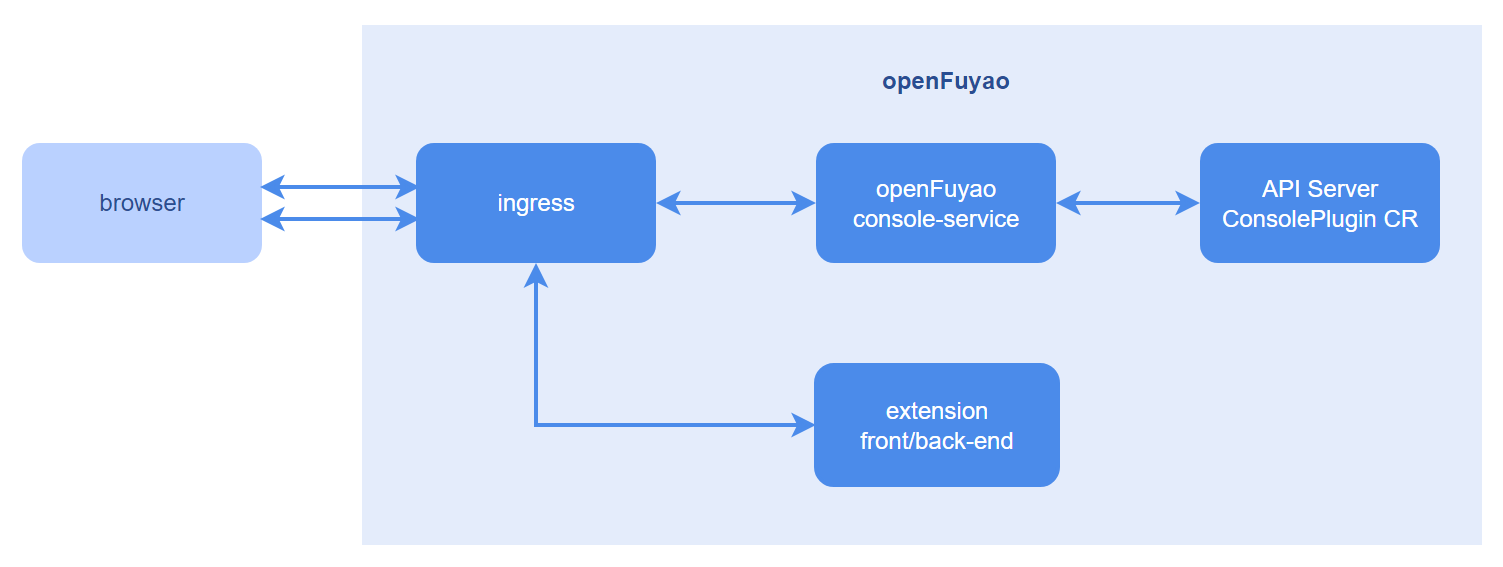

图 1 扩展组件管理实现原理

principle

与相关特性的关系​

应用管理：扩展组件基于应用管理特性实现安装卸载、升级回退等能力，同时基于ConsolePlugin CRD相关字段，支持运维人员启停前端扩展界面。

相关实例​

openFuyao日志扩展组件。

安装后，openFuyao平台在左侧导航栏显示“日志”菜单，用户可进入日志相关界面进行使用。

使用扩展组件管理​

左侧导航栏单击“扩展组件管理”，进入“扩展组件管理”界面。可查看已部署的扩展组件实例，包含应用的名称、状态、启动/停止界面数、更新时间，且支持按照名称和更新时间排序，以及按照安装状态进行筛选。

单击“扩展组件名称”，进入扩展组件“详情”界面，可查看扩展组件的详细信息，包括详情、YAML、资源、事件、监控。

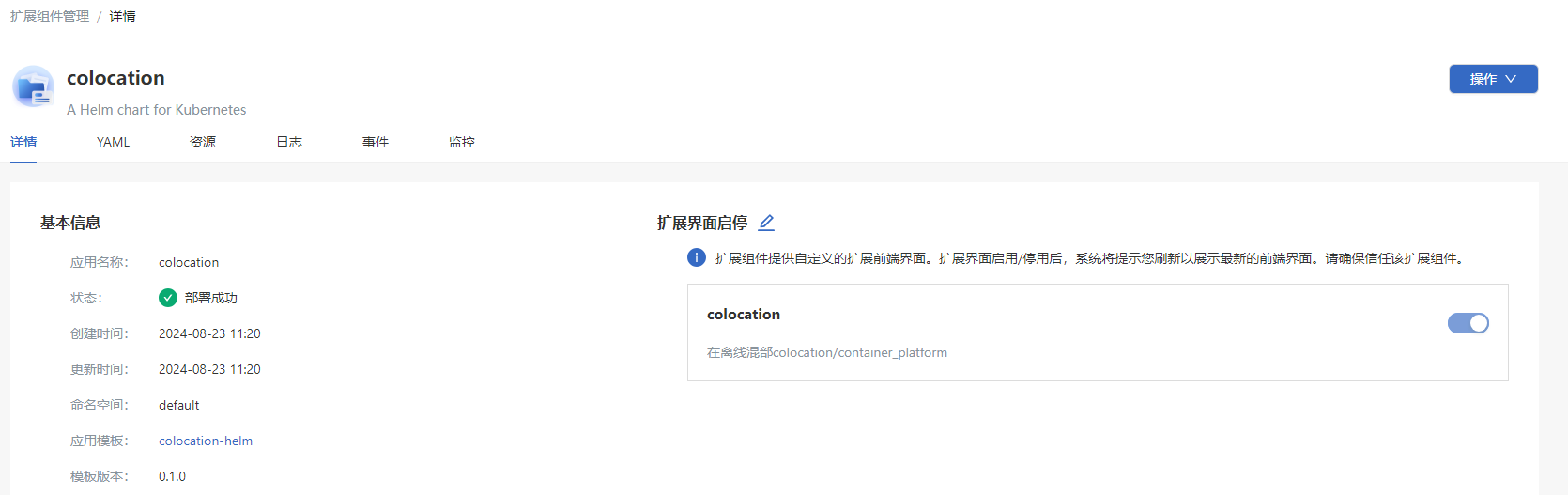

图 2 扩展组件详情

extension-detail

启停扩展界面​

前提条件​

  • 集群已安装Kubernetes 1.28以及Helm 3.14.2。
  • 集群中plugin-management-service运行正常。

背景信息​

openFuyao主界面通过集群中ConsolePlugin自定义资源发现扩展组件，扩展界面以ES Module引入。上述请求均在openFuyao主界面初始化加载时获取，当发生扩展组件安装、卸载、升级、回退、界面启停时，需要刷新页面重新获取扩展组件状态，才可见扩展组件相关的前端更新。

使用限制​

待安装软件格式为Helm Chart，当前仅支持上传到仓库软件的安装。

操作步骤​

  1. 入口1：在“扩展应用详情”界面“详情”标签页，单击“操作”选择“扩展界面启停”，进入扩展界面启停编辑状态。

    入口2：在“扩展应用详情”界面“详情”标签页，单击扩展界面启停输入图片说明，进入扩展界面启停编辑状态。

  2. 单击“开关”，切换扩展界面启动/停止状态。

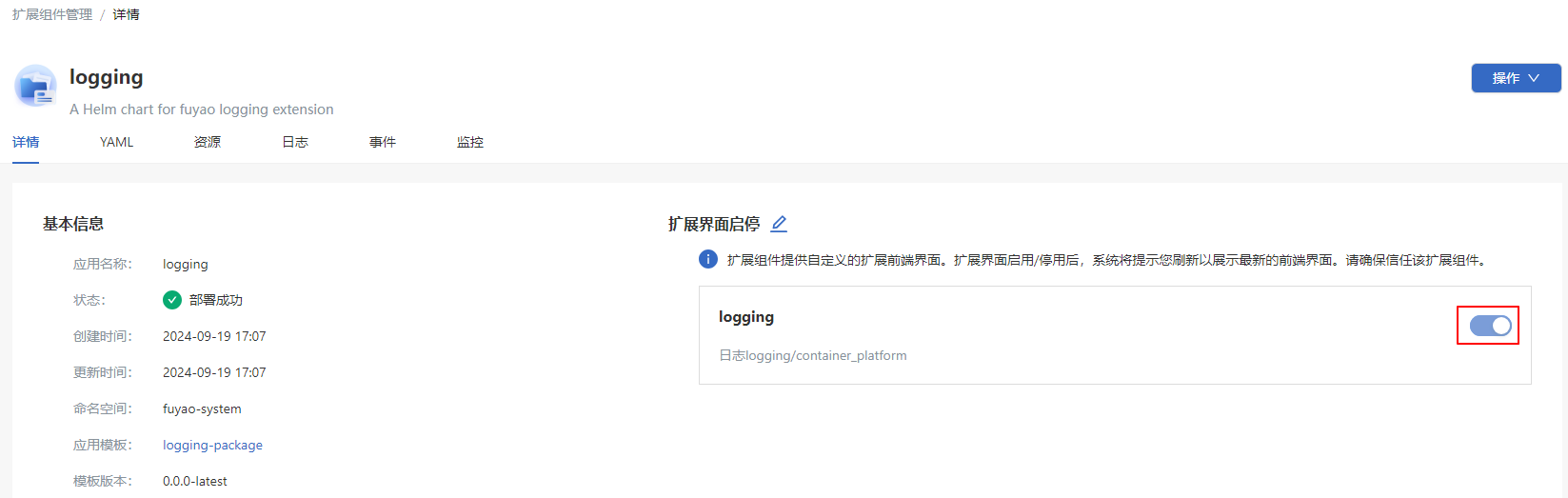

    图 3 扩展界面启停 extension-start-stop

  3. 单击“保存”保存操作。

相关操作​

您可以在列表页面单击操作列输入图片说明或在详情页面单击右上角的“操作”，按需升级、回退或卸载扩展应用。

表 1 相关操作说明

操作说明
升级升级之后需要刷新openFuyao管理面，扩展界面才会更新。
回退回退之后需要刷新openFuyao管理面，扩展界面才会更新。
卸载卸载扩展组件后，如果扩展组件启用了扩展界面，需要刷新openFuyao管理面，扩展界面才会消失。
