监控开发指南

特性介绍

监控系统是一套用于实时监控、收集和分析集群内各类资源和应用运行状态的工具。它能够提供关于节点、容器、应用程序和网络的详细性能指标，帮助了解集群的整体健康状况。同时，监控系统能够根据不同的业务需求进行调整和扩展，以适应不断变化的环境和要求。

高可用性和系统稳定性：通过实时监控集群中的各项指标，可以确保系统在出现问题时能够迅速响应和处理，避免因为单点故障或资源不足导致的系统崩溃。
提前预防和解决潜在问题：通过持续的数据收集和分析，监控系统能够识别潜在的性能瓶颈和故障点，提前预警并采取措施，从而避免问题扩大化。
灵活性与可扩展性：集群环境通常具有高度的动态性和复杂性，监控系统需要适应这些变化，能够自动发现和监控新部署的服务和应用，同时支持根据需求进行扩展。详情请参见《监控用户指南》。

约束与限制

无。

环境准备

监控系统随平台一起安装部署，详细安装步骤请参见《安装指导》。

任务场景

本章节介绍开发者部署自己的采集器并配置Servicemonitor来收集数据。

任务场景概述

开发者需要在Kubernetes环境中部署自定义数据采集器（Exporter），并通过配置Servicemonitor使Prometheus能够发现和收集这些监控数据。具体任务包括部署Exporter、创建并应用Servicemonitor以及验证。最终目标是确保Prometheus能够正确收集采集器的数据。

系统架构

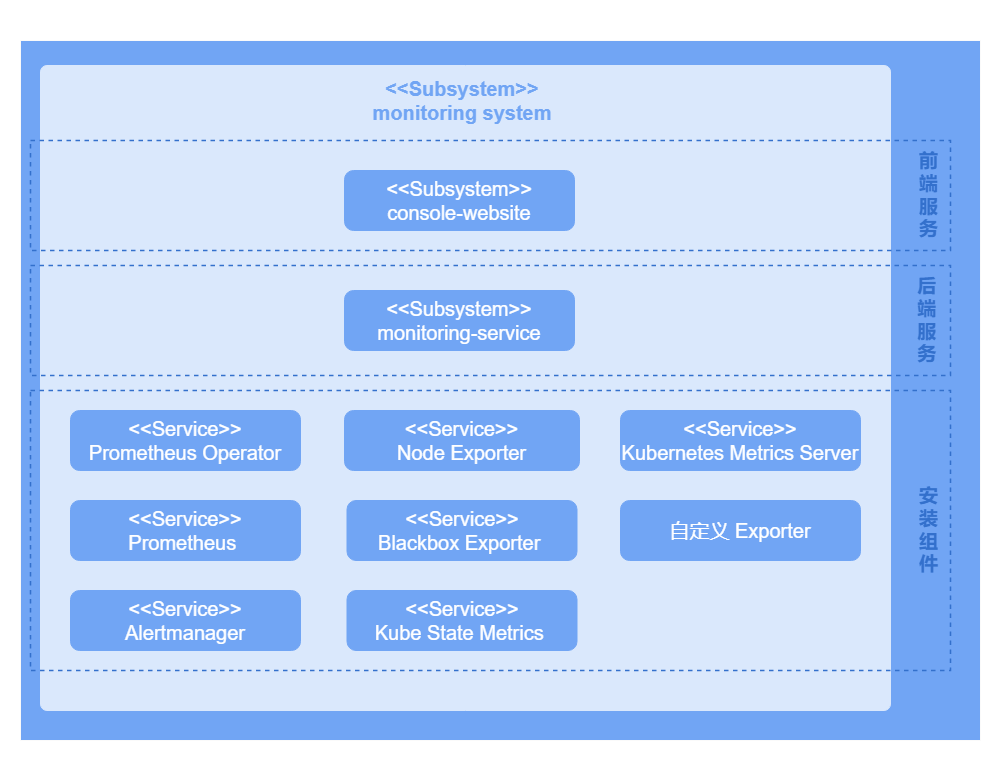

监控系统按照业务层次分为UI层、后端层、组件层，系统架构如下图所示。

图 1 监控系统架构

UI层

用户可以在console-website上进行监控操作。
后端层

monitoring-service以微服务的形式部署提供一些核心能力，包括指标查询、监控目标配置和告警规则配置。
组件层

组件层主要为监控层提供关键数据的支持。监控不同的目标，收集关于整个集群系统的各种度量指标，以便于后续的查询，分析和告警。

开发流程

部署自定义Exporter：确保自定义Exporter已经部署，并且它暴露了一个可以被Prometheus抓取的端点。
创建一个Kubernetes Service：为自定义Exporter创建一个Kubernetes Service，以便Prometheus可以发现并抓取它的指标。
配置Servicemonitor：编写并应用Servicemonitor以监控自定义Exporter。
验证监控数据：在openFuyao平台中，左侧导航栏选择“监控”，单击“监控目标”，查看监控目标是否存在以及它的健康状态是否为"up"。

接口说明

表 1 主要接口说明

接口名	描述
GET /rest/monitoring/v1/targets	获取监控目标。

开发步骤

部署自定义Exporter。

1.1 创建Exporter的YAML文件（以Deployment为例）。编写自定义Exporter的YAML文件，根据Exporter的特性选择合适的Kubernetes资源类型。创建一个名为“exporter-deployment.yaml”的YAML文件，内容如下：

  apiVersion: apps/v1
  kind: Deployment
  metadata:
    labels:
      app: my-exporter
    name: my-exporter
    namespace: my-exporter-namespace
    spec:
    replicas: 3
    selector:
      matchLabels:
        app: my-exporter
    template:
      metadata:
        labels:
          app: my-exporter
      spec:
        containers:
          - name: my-exporter
            image: my-exporter-image:latest
            ports:
              - containerPort: 9100

1.2 应用Exporter的YAML文件（以Deployment为例）。将Exporter应用到Kubernetes集群中，使其开始运行。

使用kubectl将Deployment资源应用到Kubernetes集群中，执行如下命令：

kubectl apply -f exporter-deployment.yaml

创建一个Kubernetes Service。

2.1 编写Exporter的Service，以便Prometheus可以发现并抓取它的指标。

创建一个名为exporter-service.yaml的YAML文件，内容如下：
```
  apiVersion: v1
  kind: Service
  metadata:
    labels:
      app: my-exporter
    name: my-exporter
    namespace: my-exporter-namespace
  spec:
    ports:
    - port: 9100
      targetPort: 9100
    selector:
      app: my-exporter
```
说明：
- app: my-exporter标签与Exporter的Deployment标签匹配。
- 端口号9100与Exporter使用的端口一致。
2.2 应用Exporter的Service应用到集群中，使Prometheus可以发现Exporter并抓取它的指标。

使用kubectl将Service资源应用到Kubernetes集群中，执行如下命令：
```
kubectl apply -f exporter-service.yaml
```
配置Servicemonitor以监控自定义Exporter。

3.1 定义Servicemonitor资源，编写Servicemonitor的YAML文件来定义监控目标。

创建一个名为service-monitor.yaml的YAML文件，内容如下：
```
  apiVersion: monitoring.coreos.com/v1
  kind: ServiceMonitor
  metadata:
    name: my-exporter-servicemonitor
    namespace: my-exporter-servicemonitor-namespace
  spec:
    endpoints:
      - interval: 30s
        port: 9100
        path: /metrics
    selector:
    matchLabels:
        app: my-exporter
    namespaceSelector:
      matchNames:
      - my-exporter-namespace
```
说明：
- 确保app: my-exporter标签与Exporter的Service标签匹配。
- 确保端口号9100与Exporter使用的端口一致。
3.2 应用Servicemonitor资源，使Prometheus可以发现Exporter并抓取监控数据。

使用kubectl将Servicemonitor资源应用到Kubernetes集群中，执行如下命令：
```
kubectl apply -f service-monitor.yaml
```

调测验证

在openFuyao平台界面的左侧导航栏“观测中心”中选择“监控 > 监控目标”，进入“监控目标”界面。在页面中找到对应的监控名称，并且状态显示为“up”，表明该监控目标配置成功。
